परिचय
एक प्रणाली में विभिन्न घटकों के समय के साथ अंतरक्रिया करने के तरीके को समझना लचीले, कुशल प्रणालियों के डिजाइन के लिए आवश्यक है। अनुक्रम आरेख अंतरक्रियाओं के क्रम का स्पष्ट और दृश्य प्रतिनिधित्व प्रदान करते हैं। चाहे आप एटीएम पर उपयोगकर्ता अंतरक्रियाओं का मॉडलिंग कर रहे हों या एंटरप्राइज एप्लिकेशन के पीछे के प्रक्रियाओं का विवरण दे रहे हों, इन आरेखों के द्वारा जटिल प्रवाहों को समझने योग्य, क्रमिक चरणों में बांटा जाता है। यह गाइड आपको अनुक्रम आरेखों के मूल तत्वों से परिचित कराएगी, एक व्यावहारिक केस स्टडी—बैंक निकासी प्रक्रिया—के माध्यम से चलेगी और अपने आरेख बनाने के लिए एक चरण-दर-चरण दृष्टिकोण प्रदान करेगी। अंत तक, आप अनुक्रम आरेखों के उपयोग के लिए एक मजबूत आधार बना लेंगे, जो प्रणाली विश्लेषण और डिजाइन के लिए एक उपकरण के रूप में कार्य करेगा।
नीचे एक पूर्ण गाइड है जो अनुक्रम आरेखों को चरण-दर-चरण समझाती है, जिसमें वास्तविक जीवन की केस स्टडी शामिल है। यह गाइड वस्तुओं या घटकों के बीच समय के साथ अंतरक्रियाओं के मॉडलिंग के तरीके का वर्णन करती है और आरेख बनाने के लिए उपयोग करने योग्य आरेख कोड प्रदान करती है।
─────────────────────────────
अवलोकन
अनुक्रम आरेखों का उपयोग वस्तुओं या प्रणाली घटकों के बीच आदान-प्रदान किए जाने वाले संदेशों के क्रम को कैप्चर और दृश्य रूप से प्रदर्शित करने के लिए किया जाता है। इनमें अंतरक्रियाओं के क्रमानुसार क्रम को दिखाया जाता है, आमतौर पर ऊपर से नीचे तक। इन आरेखों में लाइफलाइन वस्तुओं या सहभागियों का प्रतिनिधित्व करती हैं, और संदेश विधि कॉल या सिग्नल आदान-प्रदान का प्रतिनिधित्व करते हैं, जहां तीर संचार की दिशा को दर्शाते हैं।
─────────────────────────────

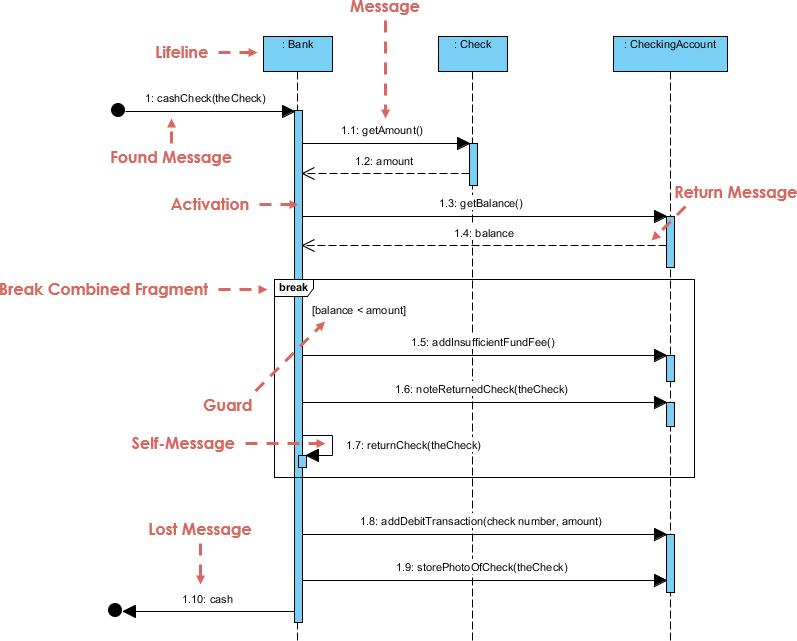

अनुक्रम आरेख के मूल तत्व
- सहभागी (किरदार, प्रणाली या वस्तुएं)
प्रत्येक सहभागी को नाम और लाइफलाइन के साथ दर्शाया जाता है। लाइफलाइन को एक ऊर्ध्वाधर बिंदीदार रेखा के रूप में दर्शाया जाता है। - एक्टिवेशन बार
जब कोई वस्तु सक्रिय होती है (विधि कॉल को प्रोसेस कर रही हो या घटना का निपटान कर रही हो), तो इसके एक्टिवेशन को आमतौर पर उसके लाइफलाइन के ऊपर एक आयत के रूप में दर्शाया जाता है। - संदेश
सहभागियों को जोड़ने वाले तीर संदेशों का प्रतिनिधित्व करते हैं। एक सिंक्रोनस कॉल (जो प्रतिक्रिया का इंतजार करता है) को ठोस रेखा और भरे हुए तीर के सिरे के साथ दर्शाया जाता है। प्रतिक्रिया संदेशों या एसिंक्रोनस कॉल के लिए अलग-अलग तीर शैलियां उपयोग की जा सकती हैं। - संयुक्त टुकड़े (वैकल्पिक)
लूप, शर्तों और विकल्पों जैसे टुकड़ों को जटिल अंतरक्रियाओं या निर्णय बिंदुओं को समझाने के लिए शामिल किया जा सकता है।
─────────────────────────────
केस स्टडी: बैंक निकासी प्रक्रिया
हमारे केस स्टडी में, हम एक बैंक निकासी प्रक्रिया का मॉडलिंग करेंगे जिसमें ग्राहक, एटीएम और बैंक प्रणाली शामिल हैं। ग्राहक एटीएम पर निकासी का अनुरोध शुरू करता है, एटीएम बैंक प्रणाली से संपर्क करता है निकासी की पुष्टि और प्रक्रिया के लिए, और प्रतिक्रियाएं एटीएम के माध्यम से वापस आती हैं ताकि ग्राहक को सूचित किया जा सके।
चरण 1: सहभागियों की पहचान करें
• ग्राहक
• एटीएम मशीन
• बैंक प्रणाली
चरण 2: अंतरक्रियाओं का चित्रण करें
• ग्राहक कार्ड डालता है और पिन दर्ज करता है।
• एटीएम बैंक प्रणाली को प्रामाणिकता अनुरोध भेजता है।
• बैंक प्रणाली प्रामाणिकता की जांच करती है और प्रामाणिकता परिणाम एटीएम को वापस भेजती है।
• ग्राहक निकासी राशि दर्ज करता है।
• एटीएम बैंक प्रणाली से धन निकासी के लिए अनुरोध करता है।
• बैंक सिस्टम अनुरोध को प्रसंस्कृत करता है, अनुमोदित होने पर नकदी निकालता है, और एटीएम को सूचित करता है।
• एटीएम ग्राहक को परिणाम वापस सूचित करता है।
चरण 3: प्रवाह को चरण दर चरण मॉडल करें
उपरोक्त संक्षिप्त चरणों का उपयोग करके, हम संदेशों के क्रम को जनरेट करते हैं और कभी-कभी स्पष्टता के लिए एक्टिवेशन बार शामिल करते हैं।
─────────────────────────────
अनुक्रम आरेख कोड उदाहरण
नीचे बैंक निकासी प्रक्रिया का प्रतिनिधित्व करने वाला आरेख कोड दिया गया है:
आरेख की व्याख्या
• आरेख ऊपर से शुरू होता है, जहां ग्राहक एटीएम पर कार्ड डालने और पिन दर्ज करके निकासी प्रक्रिया शुरू करता है।
• फिर एटीएम प्राथमिकता अनुरोध को बैंक सिस्टम को भेजता है, जो पिन की जांच करता है और प्रमाणीकरण प्रतिक्रिया वापस भेजता है।
• एक वैकल्पिक अंश (“alt”) का उपयोग दो संभावित परिदृश्यों का प्रतिनिधित्व करने के लिए किया जाता है: एक यदि पिन मान्य है, और दूसरा यदि पिन अमान्य है।
• मान्य शाखा में, ग्राहक निकासी राशि प्रदान करता है, और एटीएम अनुरोध को बैंक सिस्टम को भेजता है। प्रतिक्रिया (कि नकदी निकाली गई या कोई त्रुटि है) बैंक सिस्टम से एटीएम की ओर बहती है, जो फिर ग्राहक को सूचित करता है।
• यदि पिन अमान्य था, तो एटीएम तुरंत ग्राहक को सूचित करता है।
• अंत में, ग्राहक कार्ड निकालता है, जिससे क्रम समाप्त होता है।
─────────────────────────────
चरण दर चरण गाइड रिकॉप
- अपने भागीदारों को परिभाषित करें।
- संचार प्रक्रिया में चरणों की सूची बनाएं।
- ऊपर (पहला संदेश) से नीचे (अंतिम संदेश) तक क्रमिक क्रम में बातचीत को नक्शा बनाएं।
- निर्णय बिंदुओं पर संयुक्त अंशों (लूप, वैकल्पिक प्रवाह आदि) को शामिल करें।
- प्रसंस्करण अवधि को जोर देने के लिए आवश्यकता होने पर एक्टिवेशन बार जोड़ें।
- तर्क की जांच करें: सुनिश्चित करें कि क्रम बातचीत में सभी संभावित मार्गों का सही रूप से प्रतिनिधित्व करता है।
─────────────────────────────
निष्कर्ष
अनुक्रम आरेख बहुल घटकों के बीच बातचीत के प्रवाह को दृश्यीकृत करने के लिए एक उत्तम उपकरण है। चरणों, शर्तों और भागीदारों को सावधानी से नक्शा बनाकर, एक तंत्र के व्यवहार को स्पष्ट रूप से संचारित किया जा सकता है। इस केस स्टडी को अन्य प्रक्रियाओं के मॉडलिंग के लिए टेम्पलेट के रूप में उपयोग करें – बातचीत को अच्छी तरह परिभाषित चरणों में बांटने से समझ में सुधार होता है और तंत्र के संचालन का विस्तृत विश्लेषण सुनिश्चित होता है।
अनुक्रम आरेख जटिल बातचीत को स्पष्ट और संक्षिप्त तरीके से संचारित करने के लिए एक शक्तिशाली उपकरण के रूप में भी कार्य करते हैं। प्रक्रिया के हर चरण को नक्शा बनाकर – शुरुआती ट्रिगर से अंतिम परिणाम तक – आपको तंत्र के व्यवहार और संभावित विफलता के बिंदुओं के बारे में मूल्यवान दृष्टि मिलती है। इस गाइड ने भागीदारों की पहचान, बातचीत के रूपरेखा बनाने और विभिन्न परिदृश्यों को ध्यान में रखते हुए वैकल्पिक प्रवाहों के उपयोग को बल दिया। चाहे आप विकास टीम के साथ सहयोग कर रहे हों या प्रोजेक्ट के दौरान अपने डिज़ाइन को बेहतर बना रहे हों, इन आरेखों की संचार को सुगम बनाने और तंत्र सुधार के लिए मार्गदर्शन करने में मदद कर सकते हैं। यह संरचित दृष्टिकोण अपनाएं, और आप किसी भी प्रोजेक्ट के लिए प्रभावी अनुक्रम आरेख बनाने के लिए अच्छी तरह तैयार होंगे।
कोड पैरामीटर को समायोजित करने, नोट्स, लूप या शर्तों जैसे अतिरिक्त विवरण जोड़ने और आरेख में बातचीत को अपनी प्रणाली की जटिलता के अनुसार सुधारने के लिए स्वतंत्र महसूस करें।
