अनुक्रम आरेख केस स्टडी: एक व्यापक दृष्टिकोण

परिचय

एक सिस्टम में विभिन्न घटकों के समय के साथ अंतरक्रिया करने के तरीके को समझना लचीले, कुशल सिस्टम डिजाइन करने के लिए आवश्यक है। अनुक्रम आरेख अंतरक्रियाओं के क्रम का स्पष्ट और दृश्य प्रतिनिधित्व प्रदान करते हैं। चाहे आप एटीएम पर उपयोगकर्ता अंतरक्रियाओं के मॉडलिंग कर रहे हों या एंटरप्राइज एप्लिकेशन के बैकएंड प्रक्रियाओं का विवरण दे रहे हों, इन आरेखों के द्वारा जटिल प्रवाहों को समझने योग्य, क्रमिक चरणों में बांटा जाता है। यह गाइड आपको अनुक्रम आरेखों के मूल तत्वों से परिचित कराएगा, एक व्यावहारिक केस स्टडी—बैंक निकासी प्रक्रिया—के माध्यम से चलेगा और अपने आरेख बनाने के लिए चरण-दर-चरण दृष्टिकोण प्रदान करेगा। अंत तक, आप अनुक्रम आरेखों के उपयोग के लिए सिस्टम विश्लेषण और डिजाइन के लिए एक मजबूत आधार बना लेंगे।

नीचे एक पूर्ण गाइड दिया गया है जो अनुक्रम आरेखों को चरण-दर-चरण समझाता है, जिसमें वास्तविक जीवन की केस स्टडी शामिल है। यह गाइड वस्तुओं या घटकों के बीच समय के साथ अंतरक्रियाओं के मॉडलिंग करने के तरीके का वर्णन करता है और आपके द्वारा दृश्य उत्पन्न करने के लिए उपयोग करने योग्य संबंधित आरेख कोड प्रदान करता है।

─────────────────────────────
अवलोकन

अनुक्रम आरेखों का उपयोग वस्तुओं या सिस्टम घटकों के बीच आदान-प्रदान किए जाने वाले संदेशों के क्रम को कैप्चर और दृश्य रूप से प्रदर्शित करने के लिए किया जाता है। इनमें अंतरक्रियाओं के क्रमानुसार क्रम को दिखाया जाता है, आमतौर पर ऊपर से नीचे तक। इन आरेखों में लाइफलाइन वस्तुओं या भागीदारों का प्रतिनिधित्व करती हैं, और संदेश विधि कॉल या सिग्नल आदान-प्रदान का प्रतिनिधित्व करते हैं, जहां तीर संचार की दिशा को दर्शाते हैं।

─────────────────────────────

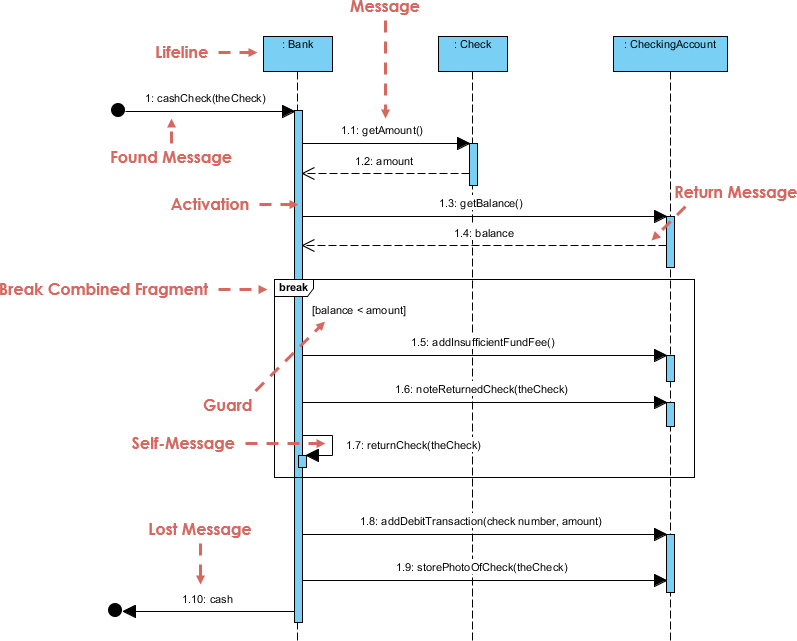

अनुक्रम आरेख के मूल तत्व

1. भागीदार (क्रियाकलापकर्ता, सिस्टम या वस्तुएं)
   प्रत्येक भागीदार को नाम और लाइफलाइन के साथ दर्शाया जाता है। लाइफलाइन को एक ऊर्ध्वाधर बिंदी रेखा के रूप में दर्शाया जाता है।
2. एक्टिवेशन बार
   जब कोई वस्तु सक्रिय होती है (विधि कॉल को प्रोसेस कर रही हो या घटना का निपटान कर रही हो), तो इसके एक्टिवेशन को आमतौर पर उसके लाइफलाइन के ऊपर एक आयत के रूप में दर्शाया जाता है।
3. संदेश
   भागीदारों को जोड़ने वाले तीर संदेशों का प्रतिनिधित्व करते हैं। एक सिंक्रोनस कॉल (जो प्रतिक्रिया का इंतजार करता है) को एक ठोस रेखा और भरे हुए तीर के सिरे के साथ दर्शाया जाता है। प्रतिक्रिया संदेशों या एसिंक्रोनस कॉल के लिए अलग-अलग तीर शैलियां उपयोग की जा सकती हैं।
4. संयुक्त अंश (वैकल्पिक)
   लूप, शर्तों और विकल्पों जैसे अंशों को जटिल अंतरक्रियाओं या निर्णय बिंदुओं को दर्शाने के लिए शामिल किया जा सकता है।

─────────────────────────────
केस स्टडी: बैंक निकासी प्रक्रिया

हमारे केस स्टडी में, हम एक बैंक निकासी प्रक्रिया का मॉडलिंग करेंगे जिसमें एक ग्राहक, एटीएम और बैंक सिस्टम शामिल हैं। ग्राहक एटीएम पर निकासी का अनुरोध शुरू करता है, एटीएम बैंक सिस्टम से संचार करता है निकासी की प्रामाणिकता और प्रक्रिया के लिए, और प्रतिक्रियाएं एटीएम के माध्यम से वापस आती हैं ताकि ग्राहक को सूचित किया जा सके।

चरण 1: भागीदारों की पहचान करें
• ग्राहक
• एटीएम मशीन
• बैंक सिस्टम

चरण 2: अंतरक्रियाओं का रूपरेखा बनाएं
• ग्राहक कार्ड डालता है और पिन दर्ज करता है।
• एटीएम बैंक सिस्टम को प्रामाणिकता अनुरोध भेजता है।
• बैंक सिस्टम प्रामाणिकता की जांच करता है और प्रामाणिकता परिणाम एटीएम को वापस भेजता है।
• ग्राहक निकासी राशि दर्ज करता है।
• एटीएम बैंक सिस्टम से धन निकासी के लिए अनुरोध करता है।
• बैंक सिस्टम अनुरोध को प्रसंस्कृत करता है, अनुमोदित होने पर नकदी निकालता है, और एटीएम को सूचित करता है।
• एटीएम ग्राहक को परिणाम वापस सूचित करता है।

चरण 3: प्रवाह को चरण दर चरण मॉडल करें
उपरोक्त संक्षिप्त चरणों का उपयोग करके, हम संदेशों के क्रम को जनरेट करते हैं और कभी-कभी स्पष्टता के लिए एक्टिवेशन बार शामिल करते हैं।

─────────────────────────────
अनुक्रम आरेख कोड उदाहरण

नीचे बैंक निकासी प्रक्रिया का प्रतिनिधित्व करने वाला आरेख कोड दिया गया है:

आरेख की व्याख्या

• आरेख ऊपर से शुरू होता है, जहां ग्राहक एटीएम पर कार्ड डालने और पिन दर्ज करके निकासी प्रक्रिया शुरू करता है।
• फिर एटीएम प्राथमिकता अनुरोध को बैंक सिस्टम को भेजता है, जो पिन की जांच करता है और प्रमाणीकरण प्रतिक्रिया वापस भेजता है।
• एक विकल्पीय अंश (“alt”) का उपयोग दो संभावित परिदृश्यों का प्रतिनिधित्व करने के लिए किया जाता है: एक यदि पिन मान्य है, और दूसरा यदि पिन अमान्य है।
• मान्य शाखा में, ग्राहक निकासी राशि प्रदान करता है, और एटीएम अनुरोध को बैंक सिस्टम को भेजता है। प्रतिक्रिया (कि नकदी निकाली गई है या कोई त्रुटि है) बैंक सिस्टम से एटीएम की ओर बहती है, जो फिर ग्राहक को सूचित करता है।
• यदि पिन अमान्य था, तो एटीएम ग्राहक को तुरंत सूचित करता है।
• अंत में, ग्राहक कार्ड निकालता है, जिससे अनुक्रम समाप्त होता है।

─────────────────────────────
चरण दर चरण गाइड सारांश

1. अपने भागीदारों को परिभाषित करें।
2. संचार प्रक्रिया में चरणों की सूची बनाएं।
3. ऊपर से (पहला संदेश) से नीचे तक (अंतिम संदेश) तक अंतरक्रियाओं को क्रमबद्ध तरीके से नक्शा बनाएं।
4. निर्णय बिंदुओं पर संयुक्त अंशों (लूप, वैकल्पिक प्रवाह आदि) को शामिल करें।
5. प्रसंस्करण अवधि को जोर देने के लिए आवश्यकता होने पर एक्टिवेशन बार जोड़ें।
6. तर्क की जांच करें: सुनिश्चित करें कि अनुक्रम अंतरक्रिया में सभी संभावित मार्गों का सही रूप से प्रतिनिधित्व करता है।

─────────────────────────────
निष्कर्ष

अनुक्रम आरेख बहुल घटकों के बीच अंतरक्रिया के प्रवाह को दृश्यात्मक रूप से दर्शाने के लिए एक उत्कृष्ट उपकरण है। चरणों, शर्तों और भागीदारों को सावधानी से नक्शा बनाकर, एक स्पष्ट तरीके से सिस्टम के व्यवहार को संचारित किया जा सकता है। इस केस स्टडी का उपयोग अन्य प्रक्रियाओं के मॉडलिंग के लिए टेम्पलेट के रूप में उपयोग करें – अंतरक्रियाओं को अच्छी तरह परिभाषित चरणों में बांटने से समझ में सुधार होता है और सिस्टम के संचालन का विस्तृत विश्लेषण सुनिश्चित होता है।

अनुक्रम आरेख जटिल अंतरक्रियाओं को स्पष्ट और संक्षिप्त तरीके से संचारित करने के लिए एक शक्तिशाली उपकरण के रूप में भी कार्य करते हैं। प्रक्रिया के हर चरण को नक्शा बनाकर – शुरुआती ट्रिगर से अंतिम परिणाम तक – आपको सिस्टम के व्यवहार और संभावित विफलता के बिंदुओं के बारे में मूल्यवान दृष्टि मिलती है। इस गाइड ने भागीदारों की पहचान, अंतरक्रियाओं के चार्ट बनाने और विभिन्न परिदृश्यों को ध्यान में रखते हुए वैकल्पिक प्रवाहों के उपयोग को बल दिया है। चाहे आप विकास टीम के साथ सहयोग कर रहे हों या प्रोजेक्ट के दौरान अपने डिज़ाइन को बेहतर बना रहे हों, इन आरेखों की संचार को सुगम बनाने और सिस्टम सुधार के लिए मार्गदर्शन करने में मदद कर सकते हैं। यह संरचित दृष्टिकोण अपनाएं, और आप किसी भी प्रोजेक्ट के लिए प्रभावी अनुक्रम आरेख बनाने के लिए अच्छी तरह तैयार होंगे।

कोड पैरामीटर को समायोजित करने, नोट्स, लूप या शर्तों जैसे अतिरिक्त विवरण जोड़ने और आरेख में अंतरक्रियाओं को अपनी सिस्टम की जटिलता के अनुसार सुधारने के लिए स्वतंत्रता महसूस करें।
