केस स्टडी: UML स्टेट मशीन डायग्राम्स के साथ स्मार्ट थर्मोस्टेट सिस्टम का मॉडलिंग

स्मार्ट घरों और IoT-संचालित आराम के युग में, स्मार्ट थर्मोस्टेटउपयोगकर्ता सुविधा, ऊर्जा दक्षता और स्वायत्त निर्णय लेने के बीच मिलाने वाले एम्बेडेड सिस्टम के सबसे सफल उदाहरणों में से एक हैं। नेस्ट, इकोबी या हनीवेल होम जैसे उपकरण केवल सीधे आदेशों का उत्तर देने के साथ-साथ पैटर्न से सीखते हैं, शेड्यूल के अनुसार अनुकूलित होते हैं, पर्यावरणीय परिवर्तनों का पता लगाते हैं और बिजली के बाधाओं या सेंसर विफलताओं जैसी त्रुटियों से बेहतरीन तरीके से बचते हैं।

इस तरह के उपकरण के केंद्र में उसका नियंत्रण तर्क— एक प्रतिक्रियाशील, घटना-आधारित व्यवहार जो विभिन्न परिस्थितियों को विश्वसनीय तरीके से संभालना चाहिए: उपयोगकर्ता द्वारा शेड्यूल को हस्ताक्षरित करना, सुबह 7 बजे दैनिक कार्यक्रम शुरू होना, कमरे का तापमान आराम के क्षेत्र से बाहर जाना, या हार्डवेयर समस्या का पता लगाने के बाद सिस्टम एक सुरक्षित बंद होना।

जबकि फ्लोचार्ट या प्रोग्रामिंग भाषा के अनुरूप कोड इस तर्क के कुछ हिस्सों को चित्रित कर सकते हैं, तो ओवरलैपिंग शर्तों, घटनाओं के प्राथमिकता और रिकवरी पथों के साथ काम करते समय वे तेजी से जटिल हो जाते हैं। यहीं पर UML स्टेट मशीन डायग्राम्स (जिसे स्टेटचार्ट्स भी कहा जाता है) अत्यंत महत्वपूर्ण सिद्ध होते हैं। वे सिस्टम के जीवनचक्र के लिए एक सटीक, दृश्य और कार्यान्वित विवरण प्रदान करते हैं — ठीक से निर्धारित करते हैं कि कौन-से स्थितियाँ वैध हैं, कौन-सी घटनाएँ परिवर्तन को ट्रिगर करती हैं, किन शर्तों के तहत स्थिति परिवर्तन होते हैं, और प्रवेश, निकास या स्थिति के दौरान कौन-से कार्य किए जाते हैं।

यह केस स्टडी एक वास्तविक स्मार्ट थर्मोस्टेट वर्कफ्लो का अध्ययन करती है जिसे UML स्टेट मशीन डायग्रामPlantUML नोटेशन के साथ मॉडल किया गया है। उदाहरण में मुख्य संचालन मोड (आराम, उपयोगकर्ता कॉन्फ़िगरेशन, स्वचालित शेड्यूलिंग, हस्ताक्षरित ओवरराइड), त्रुटि प्रतिरोध (त्रुटि स्थिति), और ऊर्जा प्रबंधन (अक्षम स्थिति) को शामिल किया गया है, जबकि UML की मूल अवधारणाओं को दर्शाता है, जैसे:

• प्रारंभिक और अंतिम स्पष्ट अवस्थाएँ
• घटना-द्वारा ट्रिगर किए गए स्थिति परिवर्तन
• हायरार्किकल संभावना (भविष्य के उप-अवस्थाओं जैसे हीटिंग/कूलिंग के लिए निहित)
• उपयोगकर्ता-चालित बनाम सिस्टम-चालित व्यवहार का स्पष्ट अलगाव
• स्पष्ट त्रुटि और समाप्ति प्रबंधन

इस डायग्राम के विश्लेषण के माध्यम से हम दिखाते हैं कि स्टेट मशीन्स एम्बेडेड सिस्टम डिजाइन में स्पष्टता लाती हैं, कार्यान्वयन बग्स को कम करती हैं, औपचारिक सत्यापन की अनुमति देती हैं और डेवलपर्स, टेस्टर्स और स्टेकहोल्डर्स के लिए जीवंत दस्तावेज़ के रूप में कार्य करती हैं।

इसके अतिरिक्त, हम आधुनिक AI-सहायता वाले उपकरणों के बारे में अन्वेषण करते हैं — विशेष रूप से विजुअल पैराडाइम के AI स्टेट मशीन डायग्राम चैटबॉट/जनरेटर— ऐसे मॉडलों के निर्माण, सुधार और विस्तार को तेजी से बढ़ाते हैं। जो कभी घंटों के हस्तचालित ड्राइंग में लगता था, अब एक एकल प्राकृतिक भाषा विवरण के साथ शुरू हो सकता है और चरणबद्ध चर्चा के माध्यम से विकसित होता है, मिनटों में पेशेवर, मानक-अनुपालन वाले डायग्राम उत्पन्न करता है।

चाहे आप अगली पीढ़ी के कनेक्टेड होम उपकरणों के लिए फर्मवेयर डिजाइन कर रहे हों, प्रतिक्रियाशील सिस्टम सिद्धांतों को पढ़ा रहे हों, या बस डायनामिक व्यवहार को विस्तृत करने का एक विश्वसनीय तरीका ढूंढ रहे हों, यह केस स्टडी वास्तविक परियोजनाओं में UML स्टेट मशीन्स के प्रभावी उपयोग के लिए एक व्यावहारिक संदर्भ मॉडल और नमूना प्रदान करती है।

चलिए थर्मोस्टेट के जीवनचक्र में गहराई से जाएं — बिजली चालू आराम से लेकर स्वायत्त आराम नियंत्रण और निर्भीक त्रुटि रिकवरी तक।

यह व्यापक केस स्टडी यह अन्वेषण करती है कि UML स्टेट मशीन डायग्राम्स (जिसे स्टेटचार्ट्स के रूप में भी जाना जाता है) एक स्मार्ट थर्मोस्टेट — स्मार्ट घरों में एक सामान्य एम्बेडेड IoT उपकरण। प्रदान किया गया PlantUML कोड उपयोगकर्ता नियंत्रण, स्वचालित संचालन, त्रुटि प्रबंधन और ऊर्जा प्रबंधन के बीच संतुलन बनाए रखने वाले वास्तविक जीवनचक्र का प्रतिनिधित्व करता है।

हम इस पर चर्चा करेंगे:

• वास्तविक दुनिया का संदर्भ और प्रेरणा

• प्रदर्शित मुख्य UML स्टेट मशीन अवधारणाएँ

• आरेख का विस्तृत विश्लेषण

• ऐसे आरेख बनाने के चरण-दर-चरण दिशानिर्देश

• लाभ और सामान्य विस्तार

• कैसे विजुअल पैराडाइम के AI स्टेट मशीन डायग्राम चैटबॉट / जनरेटर पूरे मॉडलिंग प्रक्रिया को तेज कर सकता है और उसे सुधार सकता है



1. व्यावसायिक और तकनीकी संदर्भ

आधुनिक स्मार्ट थर्मोस्टैट (उदाहरण के लिए, नेस्ट, इकोबी, हनीवेल होम) करने चाहिए:

• प्रतिक्रिया करें उपयोगकर्ता इनपुट (तापमान सेट करना, मोड बदलना, बंद करना)

• चलाएं स्वतंत्र रूप से आरेखों, सीखे गए पैटर्न या वर्तमान कमरे के तापमान पर आधारित

• निपटें त्रुटियों सुंदरता से (सेंसर विफलता, नेटवर्क खो जाना, बिजली बंद होना)

• ऊर्जा उपभोग को कम करें

केवल कोड कमेंट्स या फ्लोचार्ट के साथ इस व्यवहार को व्यक्त करने की कोशिश करने से तेजी से निर्वाह योग्य तर्क बनता है रखरखाव योग्य तर्क नहीं. एक UML स्टेट मशीन डायग्राम प्रदान करता है:

• एक दृश्य, कार्यान्वित विनिर्देश

• मान्य अवस्थाओं और संक्रमणों की स्पष्ट परिभाषा

• अमान्य अनुक्रमों को रोकना (उदाहरण के लिए, बिजली बंद होने पर गर्मी नहीं दी जा सकती)

• कोड उत्पादन, सिमुलेशन और औपचारिक सत्यापन का आधार

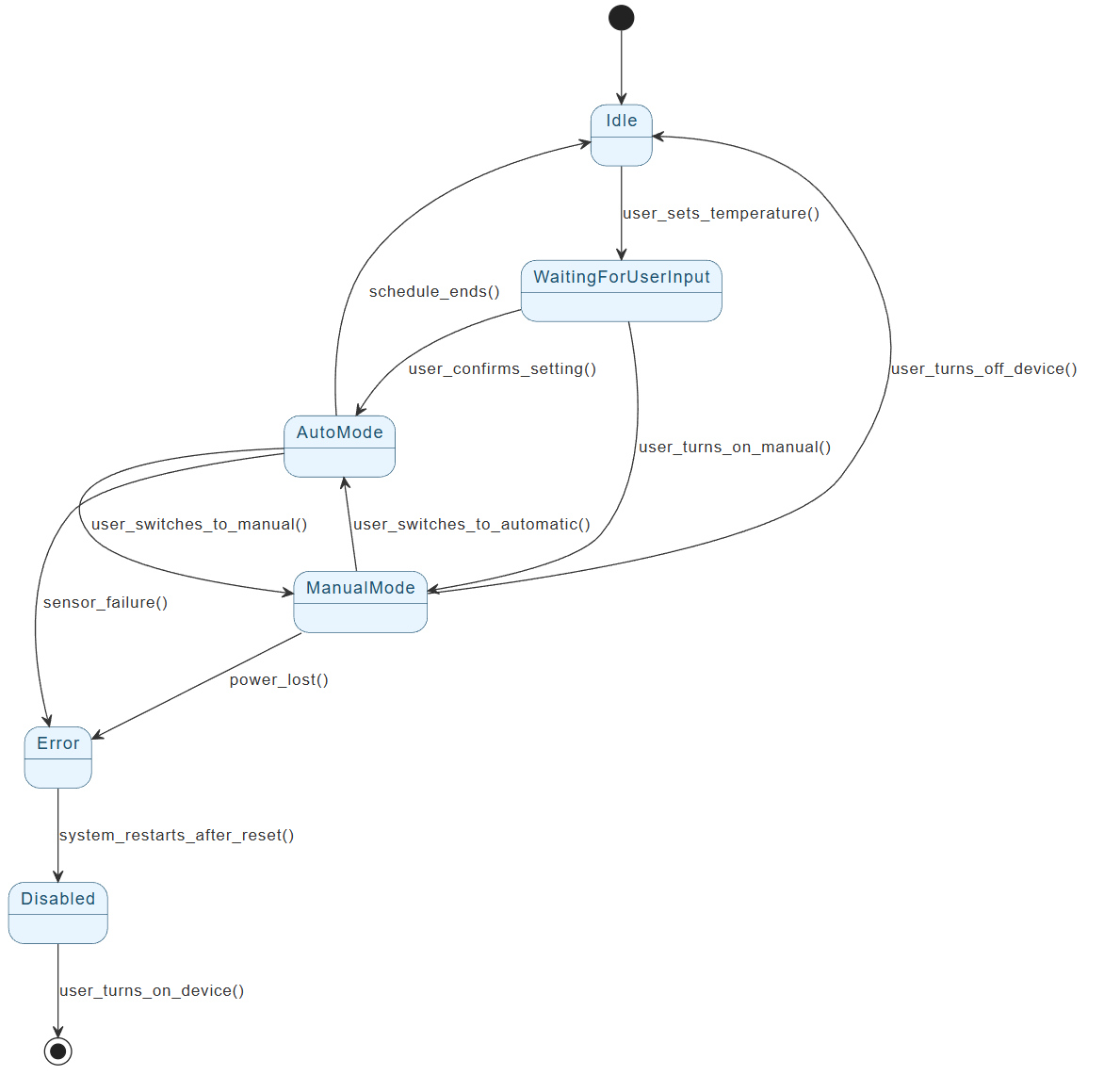

नीचे दिए गए आरेख एक प्रामाणिक स्मार्ट थर्मोस्टैट चक्र को एक स्पष्ट, वर्गीकृत और घटना-आधारित तरीके से प्रदर्शित करता है।

प्रदान किया गया PlantUML आरेख (स्मार्ट थर्मोस्टैट)

@startuml

skinparam {
  ' समग्र शैली
  ' रंग
  ArrowColor #333333
  ArrowFontColor #333333
  BackgroundColor #FFFFFF
  BorderColor #333333

  ' अवस्था शैली
  State {
    BorderColor #005073
    BackgroundColor #E6F5FF
    FontColor #005073
  }
}

[*] --> Idle

Idle --> WaitingForUserInput : user_sets_temperature()
WaitingForUserInput --> AutoMode : user_confirms_setting()
WaitingForUserInput --> ManualMode : user_turns_on_manual()

AutoMode --> Idle : schedule_ends()
AutoMode --> ManualMode : user_switches_to_manual()
ManualMode --> AutoMode : user_switches_to_automatic()
ManualMode --> Idle : user_turns_off_device()

AutoMode --> Error : sensor_failure()
ManualMode --> Error : power_lost()

Error --> Disabled : system_restarts_after_reset()
Disabled --> [*] : user_turns_on_device()

@enduml

2. प्रदर्शित मुख्य UML अवस्था मशीन अवधारणाएँ

अवधारणा	विवरण	आरेख में यह कैसे दिखाई देता है	यह क्यों महत्वपूर्ण है
प्रारंभिक झूठी अवस्था	अवस्था मशीन का प्रारंभिक बिंदु	[*] --> आराम	अस्पष्ट प्रवेश बिंदु को निर्धारित करता है
सरल अवस्थाएँ	कोई उप-अवस्था नहीं वाली परमाणु अवस्थाएँ	आराम, उपयोगकर्ता इनपुट का इंतजार, त्रुटि, अक्षम	मूल ऑपरेशनल मोड
संयुक्त अवस्थाएँ (निहित)	उप-अवस्थाओं को समाहित कर सकने वाली अवस्थाएँ (यहाँ नहीं दिखाई गई हैं, लेकिन सामान्य हैं)	स्वचालित मोड और मैनुअल मोड उप-अवस्थाओं के साथ संयुक्त हो सकते हैं जैसे गर्म करना/ठंडा करना	हायरार्किकल मॉडलिंग का समर्थन करता है
संक्रमण	स्रोत से लक्ष्य अवस्था में परिवर्तन दिखाने वाली दिशात्मक तीर	जैसे आराम --> उपयोगकर्ता इनपुट की प्रतीक्षा : user_sets_temperature()	घटना-आधारित व्यवहार का मॉडलिंग करता है
ट्रिगर / घटनाएँ	संक्रमण के कारण (उपयोगकर्ता क्रिया, समयान्तर, सेंसर पठन)	user_sets_temperature(), sensor_failure(), power_lost()	व्यवहार को स्पष्ट करता है
गार्ड (यहाँ नहीं दिखाया गया है)	संक्रमण पर बूलियन शर्तें	जैसे जोड़ा जा सकता है, उदाहरण के लिए [currentTemp < setTemp - hysteresis]	अमान्य संक्रमणों को रोकता है
अंतिम / अंतिम अवस्था	जीवनचक्र का अंत (एक से अधिक हो सकता है)	अक्षम --> [*]	स्पष्ट रूप से बंद करने का मॉडलिंग करता है
सेल्फ-ट्रांजिशन्स (दिखाई नहीं दे रहा है)	एक अवस्था से उसी अवस्था में संक्रमण	उदाहरण के लिए उपयोगी है, ऑटोमोड --> ऑटोमोड : तापमान_बदला()	आंतरिक परिवर्तनों को संभालता है
प्रवेश / निकास / करने वाली गतिविधियाँ (दिखाई नहीं दे रहा है)	अवस्था में प्रवेश, निकास या अवस्था में रहते समय की क्रियाएँ	उदाहरण के लिए, गर्मी : प्रवेश / हीटर_चालू_करो()	पक्ष प्रभावों को संकलित करता है

3. स्मार्ट थर्मोस्टैट अवस्थाओं का विस्तृत विश्लेषण

अवस्था	अर्थ / जिम्मेदारियाँ	प्रवेश/निकास क्रियाएँ (सामान्य)	संभावित उत्पादक घटनाएँ
आराम	चालू, कोई सक्रिय नियंत्रण नहीं, पर्यावरण का निरीक्षण	—	उपयोगकर्ता अंतरक्रिया
उपयोगकर्ता इनपुट का इंतजार	उपयोगकर्ता सक्रिय रूप से सेटिंग कर रहा है (तापमान, योजना, मोड)	यूआई प्रदर्शित करें, वर्तमान सेटिंग दिखाएँ	पुष्टि / रद्द करें
ऑटोमोड	योजना या एआई-आधारित अनुकूलित नियंत्रण पर चल रहा है	योजना लोड करें, तापमान नियंत्रण शुरू करें	योजना समाप्ति, हस्ताक्षर अधिकार, खराबी
मैनुअल मोड	उपयोगकर्ता ने एक विशिष्ट तापमान को बाध्य कर दिया है	स्थिर सेटपॉइंट बनाए रखें, शेड्यूल को अनदेखा करें	ऑटो में स्विच करें, बंद करें, खराबी
त्रुटि	खराबी पाई गई (सेंसर विफलता, संचार नुकसान, बिजली की समस्या)	त्रुटि लॉग करें, डिस्प्ले पर चेतावनी दिखाएं	रीसेट / पुनरारंभ
अक्षम	उपयोगकर्ता ने स्पष्ट रूप से बंद कर दिया है; कोई संचालन नहीं	अंतिम सेटिंग्स सहेजें, कम ऊर्जा नींद में प्रवेश करें	पावर चालू करें

4. एक राज्य मशीन आरेख बनाने के लिए चरण-दर-चरण गाइडलाइन्स

1. वस्तु / प्रणाली की पहचान करें
   → एक एकल एकाई पर ध्यान केंद्रित करें (यहाँ: थर्मोस्टैट कंट्रोलर).

2. मुख्य राज्यों की सूची बनाएं
   → जीवनचक्र चरणों पर विचार करें (आराम → सक्रिय मोड → त्रुटि/बंद).

3. संक्रमण और ट्रिगर को परिभाषित करें
   → पूछें: “कौन सी घटना इस राज्य से बदलाव का कारण बनती है?”
   → उपयोगकर्ता घटनाओं, टाइमर, सेंसर पठन शामिल करें।

4. गार्ड जोड़ें (आवश्यकता होने पर)
   → शर्तें जैसे [तापमान < 18°C].

5. क्रियाओं को निर्दिष्ट करें
   → प्रवेश/निकास/क्रिया करें (उदाहरण के लिए, पंखा चालू करें, घटना लॉग करें)।

6. हायरार्की का उपयोग करें (संयुक्त राज्य)
   → समूहित गर्मी/ठंडाकरण अंदर स्वचालित मोड.

7. त्रुटियों और समाप्ति का प्रबंधन करें
   → हमेशा त्रुटि पुनर्स्थापना और अंतिम अवस्थाओं को शामिल करें।

8. सत्यापित करें
   → सुनिश्चित करें कि कोई मृत अवस्थाएँ, पहुँच नहीं बनाने वाली अवस्थाएँ या अमान्य संक्रमण न हों।

9. चक्र और सुधार करें
   → लंबवत क्षेत्र जोड़ें (उदाहरण के लिए, “प्रदर्शन” और “नियंत्रण” व्यवहार को अलग करें)।

5. वास्तविक दुनिया के विस्तार और उत्तम व्यवहार

• लंबवत क्षेत्र जोड़ें
  → एक क्षेत्र के लिए गर्मी/ठंडाकरण, दूसरा के लिए वाई-फाई कनेक्टिविटी (कनेक्टेड / डिस्कनेक्टेड)।

• इतिहास झूठी अवस्था
  → अंतिम उप-अवस्था पर लौटें (उदाहरण के लिए, बिजली बहाल होने के बाद गर्मी बिजली बहाल होने के बाद)।

• समय सीमा
  → आराम --> अक्षम: 30 मिनट के बाद (स्वचालित बिजली बंद)।

• एक साथ अवस्थाएँ
  → प्रदर्शन नियंत्रण तर्क से स्वतंत्र रूप से अपडेट होता है।

• कोड उत्पादन
  → कई उपकरण (विजुअल पैराडाइम के साथ) आरेख से अवस्था पैटर्न कोड उत्पन्न कर सकते हैं।

6. विजुअल पैराडाइग्म के एआई स्टेट मशीन डायग्राम जनरेटर / चैटबॉट इस प्रक्रिया को कैसे स्वचालित और सुधारता है

विजुअल पैराडाइग्म (वीपी) एक बहुत ही परिपक्व एआई-संचालित यूएमएल मॉडलिंग सॉफ्टवेयर सेट 2026 में, विशेष समर्थन के साथ स्टेट मशीन डायग्राम दोनों के माध्यम से:

• एआई डायग्राम जनरेटर (डेस्कटॉप प्रोफेशनल संस्करण)

• एआई चैटबॉट (ऑनलाइन chat.visual-paradigm.com पर)

इस केस स्टडी के लिए वीपी एआई का उपयोग करने के मुख्य लाभ

1. प्राकृतिक भाषा से तत्काल उत्पादन
   प्रॉम्प्ट उदाहरण:

   “एक बनाएंयूएमएल स्टेट मशीन डायग्राम एक स्मार्ट थर्मोस्टेट के लिए जिसमें अवस्थाएं: आराम, उपयोगकर्ता इनपुट की प्रतीक्षा, ऑटो मोड, मैनुअल मोड, त्रुटि, अक्षम। संक्रमण: उपयोगकर्ता आराम से उपयोगकर्ता इनपुट की प्रतीक्षा में तापमान सेट करता है, ऑटो मोड या मैनुअल मोड में पुष्टि करता है, त्रुटि में खराबी, अक्षम में पुनरारंभ, अक्षम से बिजली चालू करता है।”

   → एआई सेकंडों में एक साफ, संपादित करने योग्य डायग्राम उत्पन्न करता है — अवस्थाएं, संक्रमण, घटनाएं और लेआउट।

2. चैट के माध्यम से चरणबद्ध सुधार

   • “ऑटो मोड के लिए एक संयुक्त अवस्था जोड़ें जिसमें उप-अवस्थाएं हीटिंग और कूलिंग हों”

   • “गार्ड शामिल करें: हीटिंग से कूलिंग तब जब [वर्तमान तापमान > सेट तापमान + 2]”

   • “हीटिंग में एंट्री एक्शन जोड़ें: turnOnHeater()”
     → डायग्राम चैट इंटरफेस में लाइव अपडेट होता है।

3. मानकों के अनुरूप और पेशेवर आउटपुट

   • सही यूएमएल 2.5 नोटेशन का उपयोग करता है

   • स्वचालित रूप से पेशेवर स्टाइलिंग लागू करता है (गोल आयत, सही तीर)

   • हायरार्किकल अवस्थाओं, इतिहास, प्रवेश/निकास बिंदुओं का समर्थन करता है

4. डुअल व्यू और प्लांटयूएमएल स्रोत

   • दाहिना पैनल: रेंडर किया गया डायग्राम + प्लांटयूएमएल टैब

   • आवश्यकता हो तो प्लांटयूएमएल को सीधे संपादित करें, या वीपी प्रोजेक्ट में निर्यात करें

5. एकीकरण और निर्यात

   • सिमुलेशन, कोड जनरेशन, ट्रेसेबिलिटी के लिए उत्पादित डायग्राम को VP डेस्कटॉप में आयात करें

   • PNG/SVG/PDF के रूप में निर्यात करें या दस्तावेज़ीकरण में एम्बेड करें

6. सीखने और मान्यता सहायता

   • पूछें: “हमें यहाँ अंतिम अवस्था की आवश्यकता क्यों है?” या “त्रुटि प्रतिरोध के लिए सुधार सुझाएं”

   • छात्रों, वास्तुकारों या आईओटी उपकरण के व्यवहार की समीक्षा करने वाली टीमों के लिए उत्तम

समर्थित डायग्राम प्रकार (2026 स्थिति)

VP AI समर्थित है13+ UML और संबंधित प्रकार, जिसमें शामिल हैं:

• स्टेट मशीन डायग्राम

• क्लास, उपयोग केस, अनुक्रम, गतिविधि, घटक, डेप्लॉयमेंट

• आवश्यकता, वस्तु, ईआरडी, पर्ट, निर्णय तालिका, सी4, आर्कीमेट, सिसएमएल

के लिए स्मार्ट होम / आईओटी प्रणालियों, आप त्वरित रूप से सहायक आरेख बना सकते हैं (उदाहरण के लिए घटक आरेख हार्डवेयर मॉड्यूल के लिए, अनुक्रम आरेख उपयोगकर्ता ↔ क्लाउड अंतरक्रिया के लिए).

अंतिम बात

द विजुअल पैराडाइग्म एआई अवस्था मशीन आरेख चैटबॉट / जनरेटर बहुत घंटों के हाथ से बनाए गए मॉडलिंग कार्य को एक मिनटों की बातचीत में बदल देता है. यह व्याकरणिक त्रुटियों को दूर करता है, यूएमएल मानकों को लागू करता है, और आपको सही व्यवहार पर ध्यान केंद्रित करने देता है तीर बनाने के बजाय। वास्तविक दुनिया के प्रोजेक्ट्स जैसे स्मार्ट थर्मोस्टैट्स के लिए, इसका अर्थ है तेज़ प्रोटोटाइपिंग, बेहतर दस्तावेज़ीकरण और उत्पादन फर्मवेयर में कम बग।

क्या आप इस थर्मोस्टैट आरेख के अनुकूलित संस्करण (संयुक्त, क्रियाएँ और रक्षक के साथ) बनाने के लिए एक सुधारित प्रॉम्प्ट चाहते हैं विजुअल पैराडाइग्म एआई? या एक सहायक आरेख प्रकार?
