事例研究：UML状態機械図を用いたスマートサーモスタットシステムのモデル化

スマートホームとIoTによる快適性の時代において、スマートサーモスタットユーザーの利便性、エネルギー効率、自律的な意思決定を融合した組み込みシステムの最も成功例の一つとして位置づけられる。NestやEcobee、Honeywell Homeなどのデバイスは、直接的な命令に応答するだけでなく、パターンから学習し、スケジュールに適応し、環境の変化を検出し、電源の中断やセンサーの故障などの障害から円滑に回復する。

このようなデバイスの核心には、その制御論理——反応的でイベント駆動の動作であり、多様な状況を確実に処理しなければならない。たとえば、ユーザーがスケジュールを手動で上書きする、毎朝7時にプログラムが開始する、部屋の温度が快適範囲外に逸脱する、またはハードウェアの異常を検出した後に安全停止状態に入るなどである。

フローチャートや擬似コードはこの論理の一部を描くことができるが、重複する条件やイベントの優先順位、回復経路を扱う際にはすぐに複雑になりがちである。このような場面で役立つのがUML状態機械図（別名：Statecharts）である。これらはシステムのライフサイクルを正確で視覚的かつ実行可能な仕様として提供する——どの状態が有効か、どのようなイベントが状態変化を引き起こすか、どのような条件下で遷移が発生するか、および状態への進入、退出、または状態内での実行時に実行されるアクションを明確に定義する。

本事例研究では、UML状態機械図を用いた現実的なスマートサーモスタットのワークフローを検討する。この例は、基本的な運用モード（アイドル、ユーザー設定、自動スケジューリング、手動オーバーライド）、障害耐性（エラー状態）、電源管理（無効状態）を捉えつつ、UMLの基本的な概念を示している。

初期状態および終了擬似状態
イベント駆動の遷移
階層的潜在性（将来的なサブステート、たとえば暖房／冷房などに示唆されている）
ユーザー主導とシステム主導の動作の明確な分離
明示的なエラー処理および終了処理

この図を詳細に分析することで、状態機械が組み込みシステム設計に明確さをもたらし、実装バグを減らし、形式的検証を可能にし、開発者、テスト担当者、ステークホルダーにとっての動的ドキュメントとして機能することを示す。

さらに、現代のAI支援ツール——特にVisual ParadigmのAI状態機械図チャットボット／ジェネレーター——が、このようなモデルの作成、精緻化、拡張を劇的に加速することを検証する。かつて数時間にわたって手作業で描かれていたものが、今や単一の自然言語記述から始まり、反復的な会話によって進化し、数分でプロフェッショナルで標準準拠の図を生成できる。

次世代の接続型ホームデバイスのファームウェア設計、反応型システムの原理の教育、あるいは動的動作を確実に定義する方法を探している場合でも、本事例研究は実際的な参照モデルと、UML状態機械を実際のプロジェクトで効果的に活用するための設計図を提供する。

サーモスタットのライフサイクルに立ち入ろう——電源投入後のアイドル状態から自律的な快適性制御、そして円滑な障害回復までを。

本包括的な事例研究では、UML状態機械図（別名：Statecharts）が、スマートサーモスタット——スマートホームに一般的に見られる組み込みIoTデバイスの動的動作を正確にモデル化できる。提供されたPlantUMLコードは、ユーザー制御、自動操作、エラー処理、電源管理のバランスを取った現実的なライフサイクルを表している。

以下の内容をカバーします：

現実世界での文脈と動機
示される主要なUML状態機械の概念
図の詳細な分解
このような図を作成するためのステップバイステップのガイドライン
利点と一般的な拡張
どのようにVisual ParadigmのAI状態機械図チャットボット / ジェネレータは、全体のモデリングプロセスを加速し、改善できます

1. ビジネスおよび技術的文脈

現代のスマートサーモスタット（例：Nest、Ecobee、Honeywell Home）は次のようにする必要があります：

に応答するユーザー入力（温度設定、モード切り替え、電源オフ）
自律的に動作する自律的にスケジュール、学習されたパターン、または現在の部屋の温度に基づいて
障害を適切に処理する（センサー障害、ネットワーク障害、停電）
エネルギー消費を最小限に抑える

コードコメントやフローチャートのみでこの動作を表現しようとすると、すぐに保守不能な論理。AUML状態機械図は以下の機能を提供します：

視覚的で実行可能な仕様
有効な状態と遷移の明確な定義
無効なシーケンスの防止（例：電源がオフの状態で加熱できない）
コード生成、シミュレーション、形式的検証の基盤

以下の図は、典型的なスマートサーモスタットのライフサイクルを、明確で階層的かつイベント駆動的な方法で捉えています。

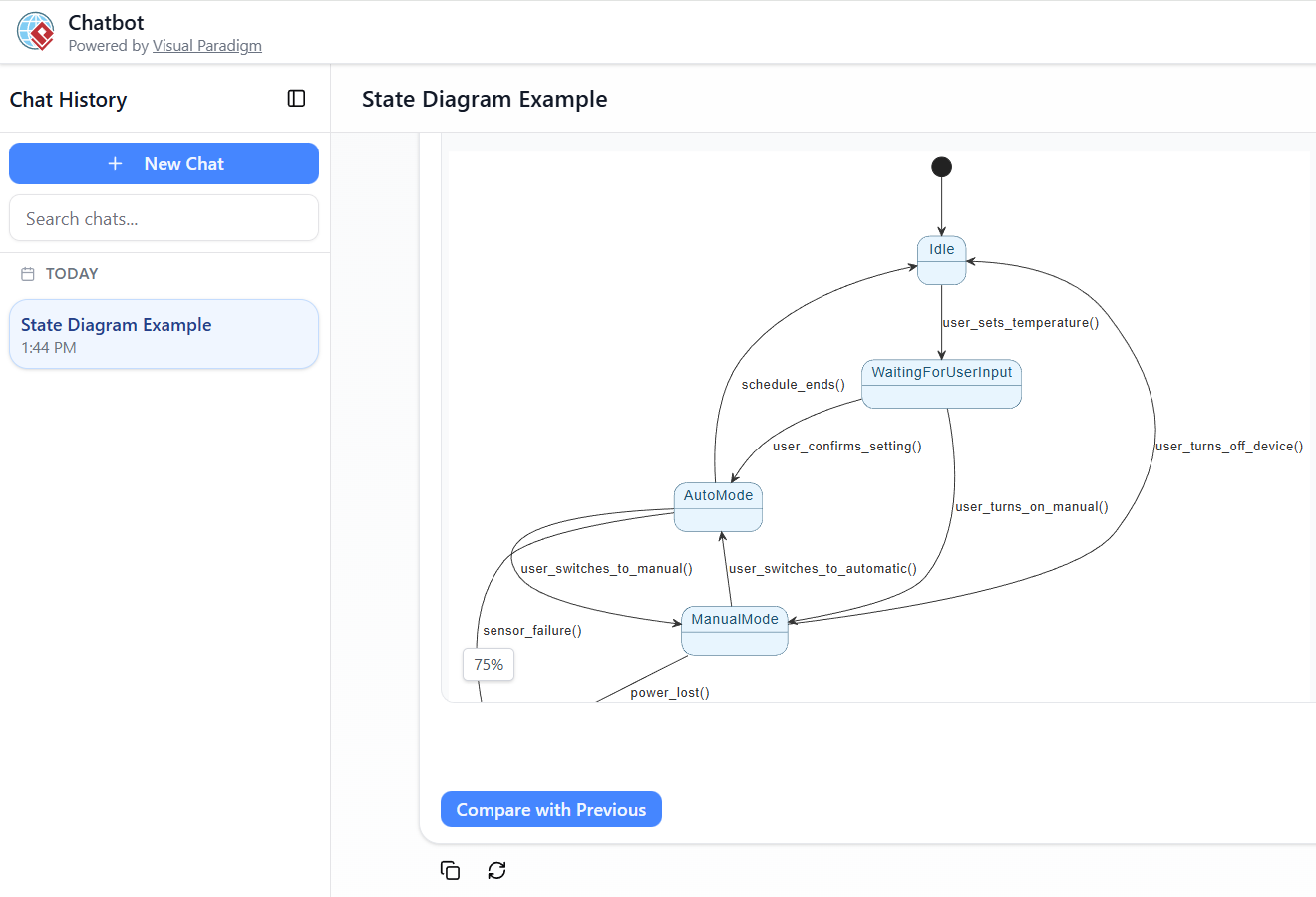

提供されたPlantUML図（スマートサーモスタット）

@startuml

skinparam {
  ' 全体のスタイル
  ' 色
  ArrowColor #333333
  ArrowFontColor #333333
  BackgroundColor #FFFFFF
  BorderColor #333333

  ' 状態のスタイル
  State {
    BorderColor #005073
    BackgroundColor #E6F5FF
    FontColor #005073
  }
}

[*] --> Idle

Idle --> WaitingForUserInput : user_sets_temperature()
WaitingForUserInput --> AutoMode : user_confirms_setting()
WaitingForUserInput --> ManualMode : user_turns_on_manual()

AutoMode --> Idle : schedule_ends()
AutoMode --> ManualMode : user_switches_to_manual()
ManualMode --> AutoMode : user_switches_to_automatic()
ManualMode --> Idle : user_turns_off_device()

AutoMode --> Error : sensor_failure()
ManualMode --> Error : power_lost()

Error --> Disabled : system_restarts_after_reset()
Disabled --> [*] : user_turns_on_device()

@enduml

2. 主要なUML状態機械の概念の説明

概念	説明	図における表示方法	なぜ重要なのか
初期擬似状態	状態機械の開始点	`[*] --> Idle`	明確なエントリポイントを定義
単純な状態	サブ状態を持たない原子的な状態	`アイドル`, `ユーザー入力待機`, `エラー`, `無効`	基本的な運用モード
複合状態（暗黙的）	サブ状態を含むことができる状態（ここでは表示されていないが一般的）	`自動モード`　および　`手動モード`　サブステートを持つ複合状態になり得る、たとえば　`加熱`/`冷却`	階層的モデリングをサポート
遷移	元状態から目的状態への変化を示す矢印	たとえば　`アイドル --> ユーザー入力待機 : user_sets_temperature()`	イベント駆動型の動作をモデル化
トリガー／イベント	遷移を引き起こす要因（ユーザー操作、タイマー、センサー読み取り）	`user_sets_temperature()`, `sensor_failure()`, `power_lost()`	動作を明示的にする
ガード　（ここでは表示されていない）	遷移におけるブール条件	たとえば追加できる、　`[currentTemp < setTemp - hysteresis]`	無効な遷移を防止
終端状態／最終状態	ライフサイクルの終了（複数存在可能）	`無効 --> [*]`	シャットダウンを明示的にモデル化
自己遷移 (表示なし)	状態から自身に戻る遷移	例えば、有用なのは `AutoMode --> AutoMode : temperature_changed()`	内部変更を処理する
入力／退出／実行アクティビティ (表示なし)	状態への入力、退出、または状態内でのアクション	例えば `加熱 : 入力 / turnOnHeater()`	副作用をカプセル化する

3. スマートサーモスタットの状態の詳細な分解

状態	意味／責任	入力／退出アクション（一般的な例）	可能な発信トリガー
アイドル	電源オン、アクティブな制御なし、環境を監視中	—	ユーザーの操作
ユーザー入力待ち	ユーザーが積極的に設定中（温度、スケジュール、モードの設定）	UIを表示、現在の設定を表示	確認／キャンセル
自動モード	スケジュールまたはAIベースの適応制御で動作中	スケジュールを読み込み、温度制御を開始	スケジュール終了、手動オーバーライド、故障
手動モード	ユーザーが特定の温度を強制しました	固定された設定値を保持し、スケジュールを無視する	自動モードに切り替え、電源をオフ、故障
エラー	故障が検出されました（センサー故障、通信喪失、電源問題）	エラーを記録し、ディスプレイにアラートを表示	リセット／再起動
無効	ユーザーが明示的に電源をオフにした；動作なし	最後の設定を保存し、低消費電力スリープモードに入る	電源オン

4. 状態機械図を作成するためのステップバイステップガイド

対象／システムを特定する
→ 1つのエンティティに注目する（ここでは：ThermostatController).
主要な状態をリストアップする
→ ライフサイクルの段階を検討する（アイドル → 動作モード → エラー／オフ）。
遷移とトリガーを定義する
→ 質問：「この状態から変化を引き起こすイベントは何ですか？」
→ ユーザーのイベント、タイマー、センサーの読み取り値を含める。
ガードを追加する（必要に応じて）
→ 条件として、例えば[温度 < 18°C].
アクションを指定する
→ エントリ／エグジット／実行アクティビティ（例：ファンを起動、イベントを記録）。
階層構造を使用する（複合状態）
→ 組み合わせる加熱/冷却　内部　自動モード.
エラーと終了の処理
→ エラー回復と最終状態を常に含める。
検証
→ 死んだ状態、到達不能な状態、または無効な遷移がないことを確認する。
反復と改善
→ 直交領域を追加する（例：「表示」と「制御」の動作を別々にする）。

5. 実世界での拡張とベストプラクティス

直交領域の追加
→ 1つの領域を　加熱／冷却、もう1つの領域を　Wi-Fi接続（接続中／切断中）。
履歴擬似状態
→ 最後の部分状態に戻る（例：電源復旧後に　加熱　を再開する）。
タイムアウト
→ アイドル → 無効化：30分後（自動電源オフ）。
並行状態
→ 表示の更新は制御論理とは独立して行われる。
コード生成
→ 複数のツール（Visual Paradigmを含む）は、図から状態パターンのコードを生成できる。

6. Visual ParadigmのAI状態機械図生成ツール／チャットボットがこのプロセスを自動化・改善する方法

Visual Paradigm (VP)は最も成熟したものの一つを提供していますAI搭載のUMLモデリングスイート2026年には、専用のサポートを備えて状態機械図以下の両方の方法で:

AI図生成ツール（デスクトッププロフェッショナルエディション）
AIチャットボット（オンライン：chat.visual-paradigm.com）

このケーススタディにおけるVP AIの使用の主な利点

自然言語からの即時生成
プロンプトの例：

「スマートサーモスタットのUML状態機械図を、状態：アイドル、ユーザー入力待機、オートモード、マニュアルモード、エラー、無効化で作成。遷移：ユーザーがアイドルからユーザー入力待機に温度を設定、確認でオートモードまたはマニュアルモードへ、故障でエラーへ、再起動で無効化へ、無効化から電源投入。」

→ AIが数秒でクリーンで編集可能な図を生成 — 状態、遷移、イベント、レイアウトを含む。
チャットによる反復的改善
- 「オートモードに、サブステートとして加熱と冷却を含む複合状態を追加」
- 「ガードを含める：現在温度が設定温度より2度以上高い場合、加熱から冷却へ」
- 「加熱状態にエントリーアクションを追加：turnOnHeater()」
  → 図はチャットインターフェース上でリアルタイムで更新されます。
標準準拠かつプロフェッショナルな出力
- 正しいUML 2.5表記を使用
- プロフェッショナルなスタイルを自動適用（丸みを帯びた四角形、適切な矢印）
- 階層状態、履歴、エントリ／エグジットポイントをサポート
二重表示とPlantUMLソース
- 右パネル：レンダリングされた図＋PlantUMLタブ
- 必要に応じてPlantUMLを直接編集、またはVPプロジェクトにエクスポート
統合とエクスポート
- 生成された図をVP Desktopにインポートして、シミュレーション、コード生成、トレーサビリティを実行
- PNG/SVG/PDF形式でエクスポートするか、ドキュメントに埋め込む
学習および検証の支援
- 「なぜここに最終状態が必要なのか説明してください」または「フォールトトレランスの改善策を提案してください」
- 学生、アーキテクト、またはIoTデバイスの動作をレビューするチームに最適

対応している図の種類（2026年時点）

VP AIは対応していますUMLおよび関連する種類13種以上以下のものも含む：

状態機械図
クラス, ユースケース, シーケンス, アクティビティ, コンポーネント, デプロイメント
要件, オブジェクト, ER図, PERT図, 意思決定表, C4, ArchiMate, SysML

对于スマートホーム / IoTシステムでは、補完的な図（例：コンポーネント図ハードウェアモジュール用、シーケンス図ユーザー ↔ クラウド間のインタラクション用）。

結論

TheVisual Paradigm AIステートマシン図チャットボット / ジェネレーター数時間に及ぶ手作業のモデリング作業を数分間の会話に変換します。構文エラーを排除し、UML規格を強制し、矢印を描くことではなく正しい動作に集中できるようにします。スマートサーモスタットのような実際のプロジェクトでは、より迅速なプロトタイピング、より良いドキュメント化、生産用ファームウェアのバグ数の削減を意味します。

このサーモスタット図の強化版（複合構造、アクション、ガードを含む）を生成するための洗練されたプロンプトが必要ですか？Visual Paradigm AI？または補完的な図の種類はいかがですか？
