Fallstudie: Geldautomaten-Abhebungsprozess

Einführung

Diese Fallstudie konzentriert sich auf den Geldautomaten-Abhebungsprozess und zeigt, wie ein Benutzer mit einem Geldautomaten interagiert, um Bargeld abzuheben. Das UML-Sequenzdiagramm bietet eine visuelle Darstellung der Interaktionen zwischen Benutzer, Geldautomat, Karte, Bank und Bankkonto. Diese Fallstudie erläutert die wichtigsten Konzepte von UML-Sequenzdiagrammen und deuten das Diagramm an, um den Geldautomaten-Abhebungsprozess zu verstehen.

Wichtige Konzepte von UML-Sequenzdiagrammen

UML-Sequenzdiagramm

Ein UML-Sequenzdiagramm ist eine Art Interaktionsdiagramm, das zeigt, wie Objekte in einer sequenziellen Reihenfolge kommunizieren. Es erfasst das Verhalten eines Systems, indem es die Reihenfolge der Nachrichten darstellt, die zwischen Objekten über die Zeit ausgetauscht werden.

Wichtige Elemente

  1. Aktoren: Stellen externe Entitäten dar, die mit dem System interagieren (z. B. Benutzer).
  2. Lebenslinien: Senkrechte Linien, die die Existenz eines Objekts oder Aktors über die Zeit darstellen.
  3. Nachrichten: Horizontale Pfeile, die die Kommunikation zwischen Lebenslinien darstellen.
  4. Aktivitätsbalken: Dünne Rechtecke auf Lebenslinien, die den Zeitraum anzeigen, in dem ein Objekt aktiv ist.
  5. Alternativrahmen: Stellen alternative Abläufe oder bedingte Verzweigungen im Ablauf dar.

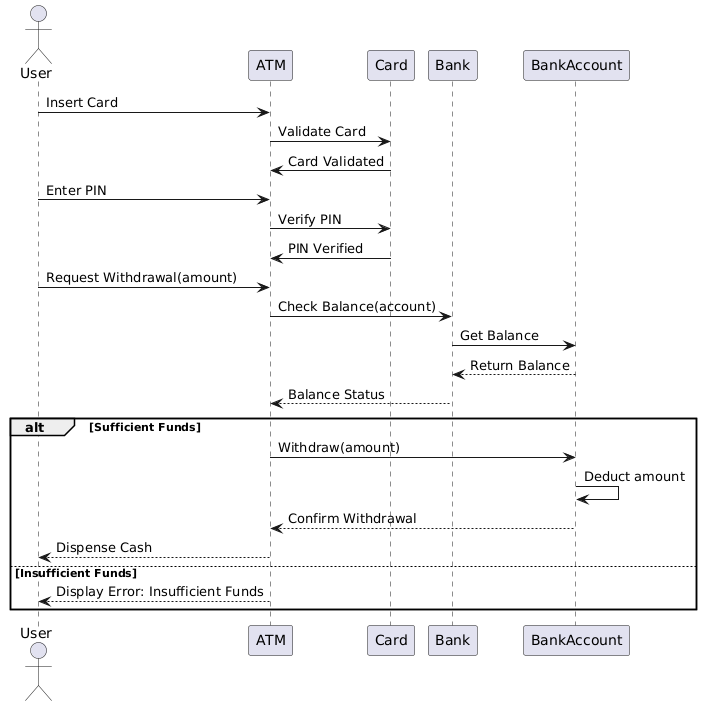

Deutung des Diagramms des Geldautomaten-Abhebungsprozesses

Aktoren und Lebenslinien

  • Benutzer: Die externe Entität, die mit dem Geldautomaten interagiert.
  • Geldautomat: Der automatisierte Geldautomat, der den Abhebungsprozess unterstützt.
  • Karte: Die Bankkarte des Benutzers, die zur Authentifizierung verwendet wird.
  • Bank: Die Finanzinstitution, die die Transaktion verarbeitet.
  • Bankkonto: Das Bankkonto des Benutzers, von dem Geld abgehoben wird.

Ablauf der Ereignisse

  1. Karte einlegen: Der Benutzer steckt die Karte in den Geldautomaten.
  2. Karte überprüfen: Der Geldautomat überprüft die Karte, indem er mit der Bank kommuniziert.
  3. Karte überprüft: Die Bank bestätigt die Gültigkeit der Karte.
  4. PIN eingeben: Der Benutzer gibt die PIN ein.
  5. PIN überprüfen: Der Geldautomat überprüft die PIN mit der Bank.
  6. PIN überprüft: Die Bank bestätigt die Gültigkeit der PIN.
  7. Abhebeantrag (Betrag): Der Benutzer beantragt die Abhebung eines bestimmten Betrags.
  8. Kontostand prüfen (Konto): Der Geldautomat prüft den Kontostand mit der Bank.
  9. Kontostand abrufen: Die Bank ruft den Kontostand ab.
  10. Kontostand zurückgeben: Die Bank gibt den Kontostand an den Geldautomaten zurück.
  11. Kontostandstatus: Der Geldautomat bewertet den Kontostandstatus.

Alternative Abläufe

  • Ausreichendes Guthaben:

    1. Abheben (Betrag): Der Geldautomat startet den Abhebevorgang.
    2. Betrag abbuchen: Die Bank zieht den Betrag vom Konto ab.
    3. Abhebung bestätigen: Die Bank bestätigt die Abhebung.
    4. Geld auszahlen: Der ATM gibt das Geld dem Benutzer aus.

  • Unzureichende Mittel:

    1. Fehler anzeigen: Unzureichende Mittel: Der ATM zeigt eine Fehlermeldung an, die auf unzureichende Mittel hinweist.

Fazit

Das UML-Sequenzdiagramm für den ATM-Abhebevorgang bietet eine klare und detaillierte Darstellung der Interaktionen zwischen Benutzer, ATM, Karte, Bank und Bankkonto. Es hebt die sequenziellen Schritte und bedingten Verzweigungen im Abhebevorgang hervor, wodurch die Analyse und das Verständnis des Systemverhaltens erleichtert werden. Diese Fallstudie zeigt die Bedeutung von UML-Sequenzdiagrammen zur Visualisierung und Kommunikation der Dynamik der Interaktionen innerhalb eines Systems.
