Fallstudie: Modellierung eines intelligenten Thermostats mit UML-Zustandsmaschinen-Diagrammen

In der Ära der intelligenten Häuser und IoT-getriebenen Komfortsteuerungintelligente Thermostate gelten als eines der erfolgreichsten Beispiele eingebetteter Systeme, die Benutzerkomfort, Energieeffizienz und autonome Entscheidungsfindung vereinen. Geräte wie Nest, Ecobee oder Honeywell Home reagieren nicht nur auf direkte Befehle, sondern lernen auch aus Mustern, passen sich Zeitplänen an, erkennen Umweltveränderungen und erholen sich geschickt von Fehlern wie Stromausfällen oder Sensorausfällen.

Im Herzen eines solchen Geräts liegt seineSteuerlogik — ein reaktives, ereignisgesteuertes Verhalten, das zuverlässig unterschiedliche Szenarien bewältigen muss: ein Benutzer, der manuell einen Zeitplan überschreibt, ein täglicher Programmstart um 7 Uhr, die Raumtemperatur, die außerhalb des Komfortbereichs liegt, oder das System, das nach Erkennung eines Hardwareproblems in einen sicheren Abschaltzustand wechselt.

Während Flussdiagramme oder Pseudocode Teile dieser Logik skizzieren können, werden sie schnell verworren, wenn es um überlappende Bedingungen, Prioritäten von Ereignissen und Wiederherstellungspfade geht. Genau hier kommenUML-Zustandsmaschinen-Diagramme (auch Statecharts genannt) als unverzichtbar heraus. Sie bieten eine präzise, visuelle und ausführbare Spezifikation des Lebenszyklus des Systems – indem sie genau definieren, welche Zustände gültig sind, welche Ereignisse Änderungen auslösen, unter welchen Bedingungen Übergänge stattfinden und welche Aktionen beim Eintritt, beim Verlassen oder während eines Zustands ausgeführt werden.

Diese Fallstudie untersucht einen realistischen Ablauf eines intelligenten Thermostats, der als UMLZustandsmaschinen-Diagramm unter Verwendung der PlantUML-Notation modelliert. Das Beispiel erfasst grundlegende Betriebsmodi (Ruhestand, Benutzerkonfiguration, automatische Planung, manuelle Überschreibung), Fehlertoleranz (Fehlerzustand) und Stromversorgungsmanagement (Deaktivierter Zustand), während grundlegende UML-Konzepte wie folgende veranschaulicht werden:

  • Anfangs- und End-Pseudozustände
  • ereignisgesteuerte Übergänge
  • Hierarchische Potenzial (implizit für zukünftige Unterzustände wie Heizung/Kühlung)
  • Klare Trennung zwischen benutzergetriebenem und systemgetriebenem Verhalten
  • Explizite Fehler- und Beendigungsbehandlung

Durch die Analyse dieses Diagramms zeigen wir, wie Zustandsmaschinen Klarheit in die Entwicklung eingebetteter Systeme bringen, Implementierungsfehler reduzieren, formale Verifikation ermöglichen und als lebendige Dokumentation für Entwickler, Tester und Stakeholder dienen.

Darüber hinaus untersuchen wir, wie moderne künstliche Intelligenz unterstützte Werkzeuge – insbesondereVisual Paradigm’sAI-Zustandsmaschinen-Diagramm-Chatbot/Generator — die Erstellung, Verbesserung und Erweiterung solcher Modelle dramatisch beschleunigen. Was einst Stunden an manuellem Zeichnen erforderte, kann nun mit einer einzigen natürlichsprachlichen Beschreibung beginnen und durch iterative Gespräche weiterentwickelt werden, wodurch professionelle, standardskonforme Diagramme innerhalb von Minuten entstehen.

Unabhängig davon, ob Sie Firmware für die nächste Generation an vernetzten Haushaltsgeräten entwerfen, reaktive Systemprinzipien vermitteln oder einfach nach einer robusten Methode zur Spezifikation dynamischen Verhaltens suchen: Diese Fallstudie liefert sowohl ein praktisches Referenzmodell als auch eine Bauplan für die effektive Nutzung von UML-Zustandsmaschinen in realen Projekten.

Lassen Sie uns in den Lebenszyklus des Thermostats eintauchen – von der eingeschalteten Ruhe bis zur autonomen Komfortsteuerung und einer geschmeidigen Fehlerbehebung.

Diese umfassende Fallstudie untersucht, wieUML-Zustandsmaschinen-Diagramme (auch bekannt als Statecharts) die dynamische Funktionsweise einesintelligenten Thermostats — einem häufigen eingebetteten IoT-Gerät in intelligenten Häusern. Der bereitgestellte PlantUML-Code stellt einen realistischen Lebenszyklus dar, der Benutzerkontrolle, automatisierte Steuerung, Fehlerbehandlung und Stromversorgungsmanagement ausgewogen vereint.

Wir werden behandeln:

  • Realitätsnahe Kontext & Motivation

  • Wichtige UML-State-Machine-Konzepte demonstriert

  • Detaillierte Aufschlüsselung des Diagramms

  • Schritt-für-Schritt-Anleitungen zum Erstellen solcher Diagramme

  • Vorteile & häufige Erweiterungen

  • Wie Visual Paradigm’s AI-State-Machine-Diagramm-Chatbot / Generator kann den gesamten Modellierungsprozess beschleunigen und verbessern

1. Geschäftlicher & technischer Kontext

Modern Smart-Thermostate (z. B. Nest, Ecobee, Honeywell Home) müssen:

  • Reagieren auf Benutzereingaben (Temperatur einstellen, Modi wechseln, ausschalten)

  • Betreiben autonom basierend auf Zeitplänen, gelernten Mustern oder aktueller Raumtemperatur

  • Behandeln Störungen sachgemäß (Sensorausfall, Netzwerkverlust, Stromausfall)

  • Energieverbrauch minimieren

Versucht man dieses Verhalten nur mit Codekommentaren oder Flussdiagrammen darzustellen, führt dies schnell zu unwartenbare Logik. Ein UML-State-Machine-Diagramm bietet:

  • Eine visuelle, ausführbare Spezifikation

  • Klare Definition gültiger Zustände und Übergänge

  • Verhinderung ungültiger Sequenzen (z. B. kann nicht heizen, wenn ausgeschaltet)

  • Grundlage für Codegenerierung, Simulation und formale Verifikation

Das Diagramm unten erfasst den typischen Lebenszyklus eines intelligenten Thermostats auf klare, hierarchische und ereignisgesteuerte Weise.

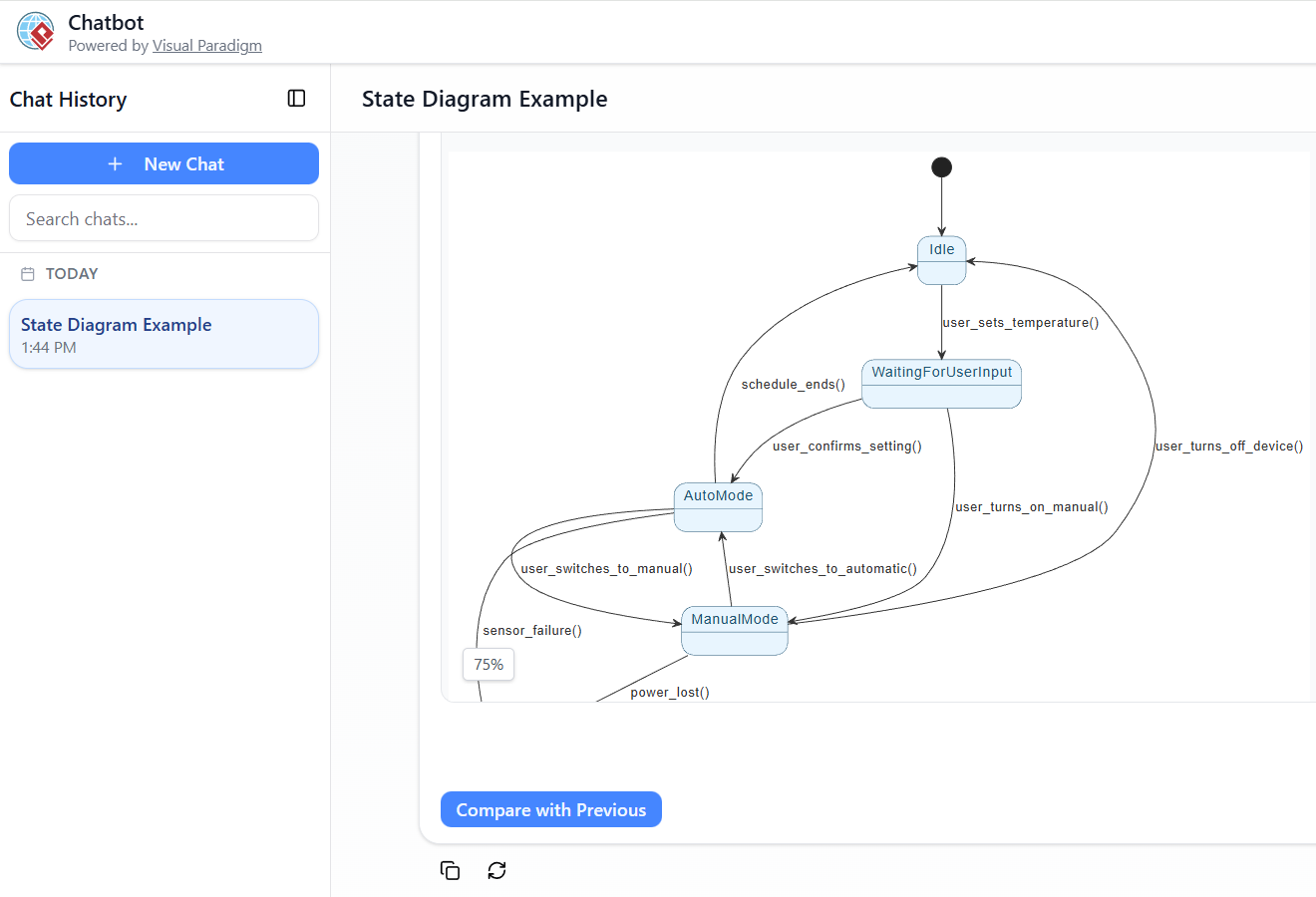

Bereitgestelltes PlantUML-Diagramm (intelligenter Thermostat)

@startuml

skinparam {
  ' Gesamtstil
  ' Farben
  ArrowColor #333333
  ArrowFontColor #333333
  BackgroundColor #FFFFFF
  BorderColor #333333

  ' Zustandsstil
  State {
    BorderColor #005073
    BackgroundColor #E6F5FF
    FontColor #005073
  }
}

[*] --> Idle

Idle --> WaitingForUserInput : user_sets_temperature()
WaitingForUserInput --> AutoMode : user_confirms_setting()
WaitingForUserInput --> ManualMode : user_turns_on_manual()

AutoMode --> Idle : schedule_ends()
AutoMode --> ManualMode : user_switches_to_manual()
ManualMode --> AutoMode : user_switches_to_automatic()
ManualMode --> Idle : user_turns_off_device()

AutoMode --> Error : sensor_failure()
ManualMode --> Error : power_lost()

Error --> Disabled : system_restarts_after_reset()
Disabled --> [*] : user_turns_on_device()

@enduml

2. Grundlegende UML-Zustandsmaschinen-Konzepte, die dargestellt werden

Konzept Beschreibung Wie es im Diagramm erscheint Warum es wichtig ist
Anfangspseudozustand Ausgangspunkt der Zustandsmaschine [*] --> Idle Definiert einen eindeutigen Eingangspunkt
Einfache Zustände Atomare Zustände ohne Unterzustände Warten, Warten auf Benutzereingabe, Fehler, Deaktiviert Grundlegende Betriebsmodi
Zusammengesetzte Zustände (impliziert) Zustände, die Unterzustände enthalten können (hier nicht dargestellt, aber üblich) Automodus und ManuellerModus könnte Kompositum mit Unterzuständen wie Heizung/Kühlung Unterstützt hierarchisches Modellieren
Übergänge Gerichtete Pfeile, die die Änderung vom Quellzustand zum Zielzustand anzeigen z. B. Ruhestand --> Auf Wartung auf Benutzereingabe : user_sets_temperature() Modelliert ereignisgesteuertes Verhalten
Auslöser / Ereignisse Was einen Übergang auslöst (Benutzeraktion, Timer, Sensoreingabe) user_sets_temperature(), sensor_failure(), power_lost() Macht das Verhalten explizit
Wächter (nicht hier dargestellt) Boolesche Bedingungen bei Übergängen Könnte hinzugefügt werden, z. B. [currentTemp < setTemp - Hysterese] Verhindert ungültige Übergänge
Terminalzustand / Endzustand Ende des Lebenszyklus (kann mehrfach vorkommen) Deaktiviert --> [*] Modelliert die Abschaltung explizit
Selbstübergänge (nicht gezeigt) Übergang von einem Zustand zurück zu sich selbst Nützlich z. B. für AutoModus --> AutoModus : temperatur_geändert() Verarbeitet interne Änderungen
Eintritts-/Austritts-/Durchführungsaktivitäten (nicht gezeigt) Aktionen beim Zustandswechsel, beim Verlassen oder während des Zustands z. B. Heizung : Eintritt / heizung_einschalten() Kapselt Nebenwirkungen

3. Detaillierte Aufteilung der Zustände des intelligenten Thermostats

Zustand Bedeutung / Verantwortlichkeiten Eintritts-/Austrittsaktionen (typisch) Mögliche Auslöser ausgehend
Ruhend Eingeschaltet, keine aktive Steuerung, Überwachung der Umgebung — Benutzerinteraktion
Wartet auf Benutzereingabe Der Benutzer konfiguriert aktiv (Temperatur einstellen, Plan festlegen, Modus wählen) Benutzeroberfläche anzeigen, aktuelle Einstellungen anzeigen Bestätigen / Abbrechen
AutoModus Läuft nach Plan oder auf Basis künstlicher Intelligenz basierter adaptiver Steuerung Plan laden, Temperaturregelung starten Planende, manuelle Überschreibung, Störung
Manueller Modus Der Benutzer hat eine bestimmte Temperatur erzwungen Festen Sollwert beibehalten, Plan ignorieren Auf automatisch umschalten, ausschalten, Fehler
Fehler Fehler erkannt (Sensorfehler, Kommunikationsverlust, Stromproblem) Fehler protokollieren, Warnung auf Display anzeigen Zurücksetzen / Neustarten
Deaktiviert Benutzer hat ausdrücklich ausgeschaltet; keine Ausführung Letzte Einstellungen speichern, in Energiesparmodus wechseln Einschalten

4. Schritt-für-Schritt-Anleitung zum Erstellen eines Zustandsmaschinen-Diagramms

  1. Objekt / System identifizieren
    → Konzentriere dich auf eine Entität (hier: ThermostatController).

  2. Hauptzustände auflisten
    → Gehirnstrom über Lebenszyklusphasen (Ruhestand → Aktive Modi → Fehler/Aus).

  3. Übergänge und Auslöser definieren
    → Frage: „Welches Ereignis ruft einen Wechsel aus diesem Zustand hervor?“
    → Benutzerereignisse, Timer und Sensordaten einbeziehen.

  4. Wächter hinzufügen (falls erforderlich)
    → Bedingungen wie [Temperatur < 18°C].

  5. Aktionen angeben
    → Eintritts-/Austritts-/Durchführungsaktivitäten (z. B. Lüfter einschalten, Ereignis protokollieren).

  6. Hierarchie verwenden (zusammengesetzte Zustände)
    → Gruppiere Heizung/Kühlung innerhalb Automatikmodus.

  7. Fehler und Beendigung behandeln
    → Stellen Sie immer eine Fehlerbehebung und Endzustände sicher.

  8. Validieren
    → Stellen Sie sicher, dass keine toten Zustände, unerreichbare Zustände oder ungültige Übergänge vorhanden sind.

  9. Iterieren und verfeinern
    → Fügen Sie orthogonale Regionen hinzu (z. B. getrenntes „Anzeige“- und „Steuerungsverhalten“).

5. Erweiterungen für die Praxis und Best Practices

  • Orthogonale Regionen hinzufügen
    → Eine Region für Heizung/Kühlung, eine andere für Wi-Fi-Verbindung (Verbunden / Getrennt).

  • Geschichtspseudozustand
    → Zurück zum letzten Teilzustand (z. B. Fortsetzung von Heizung nach Wiederherstellung der Stromversorgung).

  • Zeitüberschreitungen
    → Inaktiv --> Deaktiviert : nach(30min) (automatisches Ausschalten).

  • Gleichzeitige Zustände
    → Anzeigewerte werden unabhängig von der Steuerlogik aktualisiert.

  • Codegenerierung
    → Viele Tools (einschließlich Visual Paradigm) können Zustandsmuster-Code aus dem Diagramm generieren.

6. Wie der AI-State-Machine-Diagramm-Generator / Chatbot von Visual Paradigm diesen Prozess automatisiert und verbessert

Visual Paradigm (VP) bietet eine der reifstenAI-gestützten UML-Modellierungs-Suitenim Jahr 2026 mit spezialisierter Unterstützung fürZustandsmaschinen-Diagrammeüber beide:

Wichtige Vorteile der Verwendung von VP AI für diese Fallstudie

  1. Sofortige Generierung aus natürlicher Sprache
    Beispiel für eine Eingabe:

    „Erstellen Sie einUML-Zustandsmaschinen-Diagramm für eine intelligente Heizungssteuerung mit Zuständen: Ruhe, WartenAufBenutzereingabe, AutomatikModus, ManuellerModus, Fehler, Deaktiviert. Übergänge: Benutzer stellt Temperatur von Ruhe auf WartenAufBenutzereingabe ein, Bestätigung führt zu AutomatikModus oder ManuellerModus, Fehler führen zu Fehler, Neustart führt zu Deaktiviert, Einschalten von Deaktiviert.“

    → Die KI generiert in Sekunden ein sauberes, bearbeitbares Diagramm – Zustände, Übergänge, Ereignisse und Layout.

  2. Iterative Verbesserung über den Chat

    • „Fügen Sie einen zusammengesetzten Zustand für AutomatikModus mit Unterzuständen Heizung und Kühlung hinzu“

    • „Fügen Sie Schutzbedingungen hinzu: von Heizung zu Kühlung, wenn [currentTemp > setTemp + 2]“

    • „Fügen Sie eine Eingangsaktion in Heizung hinzu: turnOnHeater()“
      → Das Diagramm wird im Chat-Interface in Echtzeit aktualisiert.

  3. Standardskonformes und professionelles Ergebnis

    • Verwendet korrekte UML 2.5-Notation

    • Automatische Anwendung professioneller Gestaltung (abgerundete Rechtecke, korrekte Pfeile)

    • Unterstützt hierarchische Zustände, Historie, Eingangs-/Ausgangspunkte

  4. Zweifachansicht & PlantUML-Quellcode

    • Rechte Seite: gerendertes Diagramm + Tab für PlantUML

    • Bearbeiten Sie den PlantUML-Code direkt, falls gewünscht, oder exportieren Sie in ein VP-Projekt

  5. Integration und Export

    • Importieren Sie das generierte Diagramm in VP Desktop für Simulation, Codegenerierung und Nachverfolgbarkeit

    • Exportieren Sie als PNG/SVG/PDF oder integrieren Sie es in die Dokumentation

  6. Lern- und Validierungshilfe

    • Fragen Sie: „Erklären Sie, warum wir hier einen Endzustand benötigen“ oder „Schlagen Sie Verbesserungen für die Fehlertoleranz vor“

    • Sehr gut geeignet für Studierende, Architekten oder Teams, die das Verhalten von IoT-Geräten überprüfen

Unterstützte Diagrammtypen (Stand 2026)

VP AI unterstützt13+ UML- und verwandte Typen, einschließlich:

Für Smart Home / IoT Systeme können schnell ergänzende Diagramme generiert werden (z. B. Komponentendiagramm für Hardware-Module, Sequenzdiagramm für die Interaktion zwischen Benutzer und Cloud).

Zusammenfassung

Die Visual Paradigm AI-State-Machine-Diagramm-Chatbot / Generator wandelt eine mehrstündige manuelle Modellierungsaufgabe in ein minütiges Gespräch. Es beseitigt Syntaxfehler, stellt UML-Standards ein und ermöglicht es Ihnen, sich auf korrektes Verhalten zu konzentrieren, anstatt Pfeile zu zeichnen. Für reale Projekte wie intelligente Thermostate bedeutet dies schnellere Prototypenerstellung, bessere Dokumentation und weniger Fehler in der Produktions-Firmware.

Möchten Sie einen verfeinerten Prompt, um eine verbesserte Version dieses Thermostaten-Diagramms (mit Komponenten, Aktionen und Bedingungen) in Visual Paradigm AI? Oder ein ergänzendes Diagrammtyp?
