はじめに
この事例研究では、ユーザーがATMとどのようにやり取りして現金を引き出すかを示すATM引き出しプロセスに焦点を当てます。UMLシーケンス図は、ユーザー、ATM、カード、銀行、銀行口座の間の相互作用を視覚的に表現しています。この事例研究では、UMLシーケンス図の主要な概念を説明し、図を解釈することでATM引き出しプロセスを理解します。
UMLシーケンス図の主要な概念
UMLシーケンス図
UMLシーケンス図は、オブジェクトが順序立ててどのように通信するかを示す相互作用図の一種です。時間の経過とともにオブジェクト間で交換されるメッセージの順序を示すことによって、システムの振る舞いを捉えます。
主要な要素
- アクター：システムとやり取りする外部の実体を表す（例：ユーザー）。
- ライフライン：時間の経過にわたってオブジェクトまたはアクターの存在を表す垂直線。
- メッセージ：ライフライン間の通信を表す水平の矢印。
- アクティベーションバー：ライフライン上の細い長方形で、オブジェクトがアクティブな期間を示す。
- Altフレーム：シーケンス内の代替フローまたは条件分岐を表す。

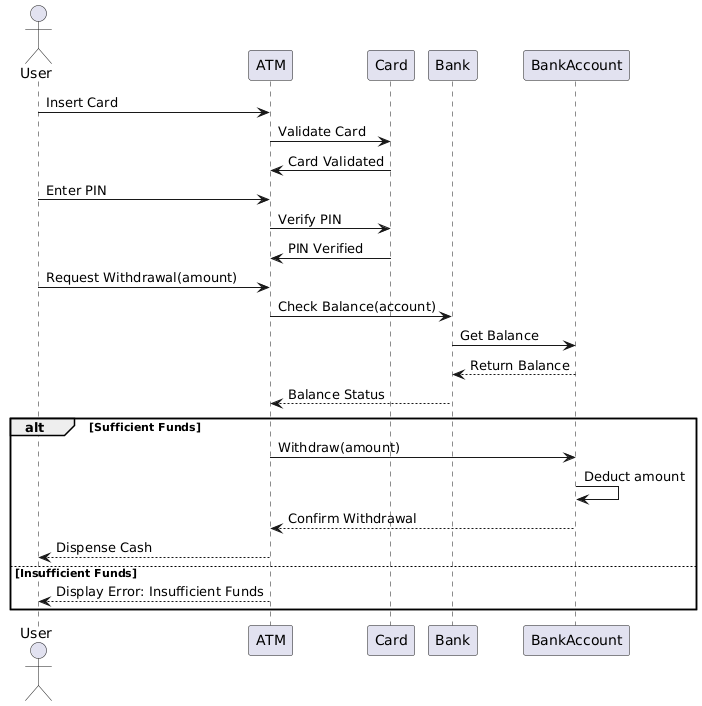

ATM引き出しプロセス図の解釈
アクターとライフライン
- ユーザー：ATMとやり取りする外部の実体。
- ATM：引き出しプロセスを支援する自動契約機。
- カード：認証に使用されるユーザーの銀行カード。
- 銀行：取引を処理する金融機関。
- 銀行口座：資金が引き出されるユーザーの銀行口座。
イベントの順序
- カードを挿入: ユーザーがカードをATMに挿入する。
- カードの検証: ATMは銀行と通信することでカードを検証する。
- カードの検証完了: 銀行がカードの有効性を確認する。
- PINの入力: ユーザーがPINを入力する。
- PINの確認: ATMは銀行と連携してPINを確認する。
- PINの確認完了: 銀行がPINの有効性を確認する。
- 現金引き出しの依頼（金額）: ユーザーが特定の金額の引き出しを依頼する。
- 残高照会（口座）: ATMは銀行と連携して口座残高を確認する。
- 残高取得: 銀行が口座残高を取得する。
- 残高の返却: 銀行が残高をATMに返却する。
- 残高状況: ATMは残高状況を評価する。
代替フロー
-
十分な資金:
- 引き出し（金額）: ATMは引き出し処理を開始する。
- 金額の控除: 銀行が口座から金額を控除する。
- 引き出しの確認：銀行は引き出しを確認します。
- 現金の払い出し：ATMはユーザーに現金を払い出します。
-
残高不足:
- エラー表示：残高不足：ATMは残高不足を示すエラーメッセージを表示します。
結論
ATMの引き出しプロセスにおけるUMLシーケンス図は、ユーザー、ATM、カード、銀行、銀行口座の間の相互作用を明確かつ詳細に表現しています。引き出しプロセスに含まれる順次的なステップと条件分岐を強調しており、システムの挙動を理解し、分析しやすくしています。この事例研究は、UMLシーケンス図がシステムの相互作用のダイナミクスを可視化し、伝達する上で重要な役割を果たしていることを示しています。
