Visual ParadigmによるArchiMateモデリングのための包括的ガイド
Visual Paradigmは、ArchiMateモデリング言語をサポートする強力なエンタープライズアーキテクチャツールであり、ユーザーが詳細で標準化されたエンタープライズアーキテクチャモデルを作成できるようにします。このガイドでは、Visual ParadigmによるArchiMateモデリングの主な側面を紹介し、例やリソースを提供して、始めやすくなるようにします。

Visual ParadigmにおけるArchiMateサポートの主な側面
包括的なサポート
Visual Paradigmは、すべての要素と関係を含むArchiMate言語に対して完全なサポートを提供しています。この包括的なサポートにより、標準化されたArchiMate表記を使って、エンタープライズアーキテクチャのあらゆる側面をモデル化できます。
例:ビジネスプロセスをモデリングする際には、「ビジネスプロセス」、「ビジネスアクター」、「ビジネスサービス」などのArchiMate要素を使用して、エンタープライズアーキテクチャの異なる構成要素を表すことができます。
最新の仕様
Visual Paradigmは、最新のArchiMate 3.1仕様に従ったメタモデルを実装しています。これにより、モデルがエンタープライズアーキテクチャ分野における最新の基準およびベストプラクティスに準拠していることが保証されます。
例:技術レイヤーをモデリングする場合、「テクノロジー機能」、「テクノロジー・サービス」、「テクノロジーインターフェース」などの最新のArchiMate 3.1要素を使用して、アーキテクチャの技術的側面を表すことができます。
認定ツール
Visual Paradigmは、ArchiMate 3においてOpen Group認定ツールです。この認定により、ツールがArchiMateモデリングの最高基準に準拠していることが保証され、モデルの信頼性と正確性が確保されます。

例:ArchiMateモデルを作成する際には、使用する要素や関係がArchiMate 3標準に準拠していることを確信できます。これにより、他のArchiMateツールとの一貫性と相互運用性が確保されます。
TOGAF ADMとの統合
Visual Paradigmは、ArchiMateをTOGAFアーキテクチャ開発手法(ADM)と統合しており、アーキテクチャの開発と管理に体系的なアプローチを提供します。この統合により、ArchiMateモデルをTOGAF ADMのフェーズと整合させることができ、エンタープライズアーキテクチャに対する一貫したアプローチが確保されます。
例:Visual Paradigmを使用する際には、ArchiMateモデルをアーキテクチャビジョン、ビジネスアーキテクチャ、情報システムアーキテクチャ、テクノロジー・アーキテクチャなどのTOGAF ADMフェーズにマッピングすることで、エンタープライズアーキテクチャに対する体系的で包括的なアプローチを確保できます。
ビューイングポイント
Visual ParadigmはArchiMateのビューイングポイントメカニズムをサポートしており、公式またはユーザー定義のビューイングポイントを使用してモデルビューを作成できます。この機能により、特定のステークホルダーのニーズに合わせてモデルをカスタマイズでき、アーキテクチャの関連性があり焦点を絞ったビューを提供します。
例:ビジネスステークホルダー向けのビューイングポイントを作成し、ビジネスプロセスとサービスに焦点を当てることができます。一方で、技術ステークホルダー向けに別のビューイングポイントを作成し、技術機能とサービスに焦点を当てることもできます。

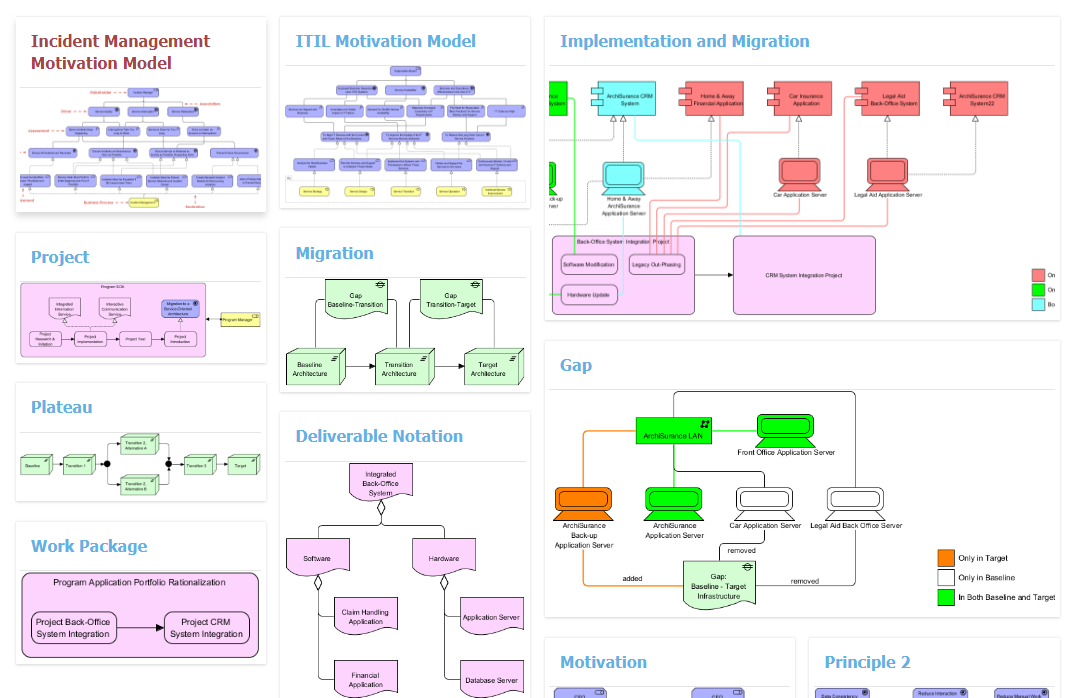

テンプレートと例
Visual Paradigmは、ArchiMateモデリングを始める手助けとなる図のテンプレートと例を提供しています。これらのテンプレートは、モデル作成の出発点を提供し、時間と労力を節約します。
例:「ビジネスプロセスモデル」テンプレートを使用して、ビジネスプロセスのモデルを迅速に作成できます。また、「技術レイヤーモデル」テンプレートを使用して、アーキテクチャの技術的側面をモデル化することもできます。
レイヤー間モデリング
Visual Paradigmは、ビジネスプロセスをアプリケーションやインフラにリンクするなど、異なるレイヤー間の関係をモデリングできます。この機能により、企業アーキテクチャ全体をカバーする包括的なモデルを作成できます。
例:ビジネスプロセスをモデリングし、それを支援するアプリケーションやインフラにリンクすることで、企業アーキテクチャの包括的なビューを提供できます。
共同モデリング
Visual Paradigmは共同モデリングをサポートしており、複数のユーザーが同じArchiMate図を編集できます。この機能により、チームワークが促進され、すべてのステークホルダーがモデリングプロセスに貢献できるようになります。
例:チームはArchiMateモデルの作成に共同で取り組み、メンバーが同時にアーキテクチャの異なる側面を担当することで、包括的で一貫性のあるモデルを確保できます。
ArchiMateモデリングにおけるVisual Paradigmの使い始め

手順1:新しいプロジェクトの作成
- Visual Paradigmを開いてください。
- 「ファイル」>「新規」>「プロジェクト」をクリックしてください。
- プロジェクトの名前を付けて「OK」をクリックしてください。
手順2:ArchiMate図の作成
- プロジェクトブラウザで、プロジェクトを右クリックし、「新しい図」>「ArchiMate図」を選択してください。
- 図の名前を付けて「OK」をクリックしてください。
手順3:ArchiMate要素の追加
- 図ツールバーで、必要なArchiMate要素(例:ビジネスプロセス、テクノロジー機能)をクリックしてください。
- 図の領域をクリックして要素を配置してください。
- 要素をダブルクリックして名前を付けます。
手順4:関係の追加
- 図ツールバーの必要な関係アイコン(例:関連、実現)をクリックしてください。
- 元要素をクリックし、矢印をターゲット要素までドラッグしてください。
手順5:図の保存
- 「ファイル」>「保存」をクリックして図を保存してください。
ArchiMateモデルの例
ビジネスプロセスモデル
- ビジネスプロセス:「注文処理」
- ビジネスアクター:「顧客」
- ビジネスサービス: 「注文履行」
- 関係:
- 「顧客」と「注文処理」の関連
- 「注文処理」と「注文履行」の実現
技術レイヤーモデル
- 技術機能: 「データストレージ」
- 技術サービス: 「クラウドストレージサービス」
- 技術インターフェース: 「ストレージAPI」
- 関係:
- 「データストレージ」と「クラウドストレージサービス」の実現
- 「クラウドストレージサービス」と「ストレージAPI」の提供
リソースと参考文献
- Visual Paradigm ArchiMate 3 アップデート
- ArchiMate 図テンプレート
- Visual Paradigm ArchiMate サポートフォーラム
- 図表テンプレートと例
- なぜVisual ParadigmがEA開発チームにとって最適なArchiMateツールなのか
- Visual Paradigm 図表テンプレート
- TOGAF ADM、ArchiMate、BPMN、UML向けVisual Paradigmの包括的ガイド
- ArchiMate 図表プロジェクトテンプレート
この包括的なガイドに従うことで、最新の標準およびベストプラクティスに準拠した詳細で標準化された企業アーキテクチャモデルを作成するために、Visual Paradigmを効果的にArchiMateモデリングに活用できます。
