Введение
В этом кейсе рассматривается процесс снятия наличных через банкомат, демонстрируя, как пользователь взаимодействует с банкоматом для получения денег. Диаграмма последовательности UML предоставляет визуальное представление взаимодействий между пользователем, банкоматом, картой, банком и банковским счетом. В этом кейсе будут объяснены основные понятия диаграмм последовательности UML и интерпретирована диаграмма для понимания процесса снятия наличных через банкомат.
Основные понятия диаграмм последовательности UML
Диаграмма последовательности UML
Диаграмма последовательности UML — это тип диаграммы взаимодействия, которая показывает, как объекты обмениваются сообщениями в последовательном порядке. Она фиксирует поведение системы, демонстрируя последовательность сообщений, передаваемых между объектами во времени.
Основные элементы
- Актеры: Представляют внешние сущности, взаимодействующие с системой (например, пользователь).
- Жизненные линии: Вертикальные линии, представляющие существование объекта или актера во времени.
- Сообщения: Горизонтальные стрелки, представляющие общение между жизненными линиями.
- Блоки активности: Тонкие прямоугольники на жизненных линиях, указывающие на период, когда объект находится в активном состоянии.
- Альтернативные рамки: Представляют альтернативные потоки или условные ветви в последовательности.

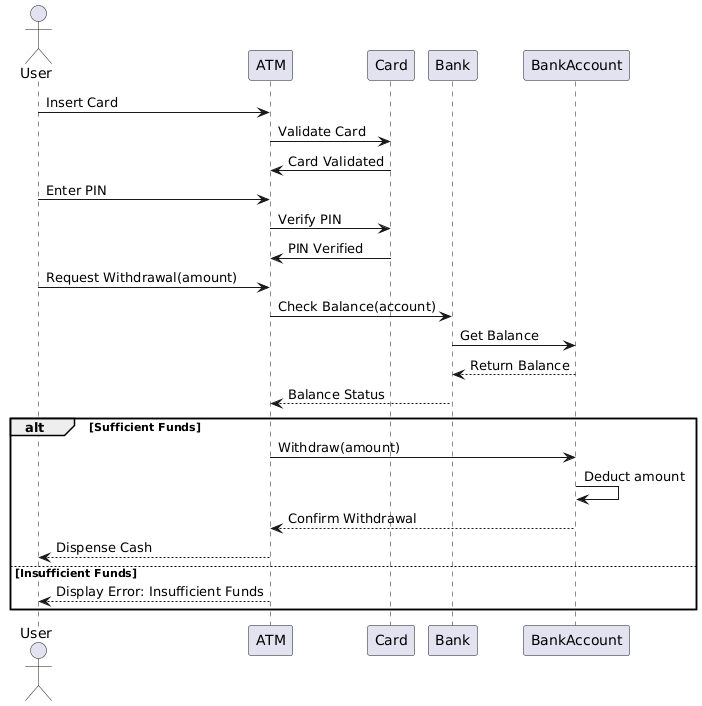

Интерпретация диаграммы процесса снятия наличных через банкомат
Актеры и жизненные линии
- Пользователь: Внешняя сущность, взаимодействующая с банкоматом.
- Банкомат: Автоматизированный банковский терминал, обеспечивающий процесс снятия наличных.
- Карта: Банковская карта пользователя, используемая для аутентификации.
- Банк: Финансовое учреждение, обрабатывающее транзакцию.
- Банковский счет: Банковский счет пользователя, с которого снимаются средства.
Последовательность событий
- Вставьте карту: Пользователь вставляет карту в банкомат.
- Проверка карты: Банкомат проверяет карту, связавшись с банком.
- Карта проверена: Банк подтверждает действительность карты.
- Введите PIN: Пользователь вводит PIN.
- Проверка PIN: Банкомат проверяет PIN с банком.
- PIN проверен: Банк подтверждает действительность PIN.
- Запрос на снятие (сумма): Пользователь запрашивает снятие определённой суммы.
- Проверка баланса (счёт): Банкомат проверяет баланс счёта с банком.
- Получить баланс: Банк получает баланс счёта.
- Вернуть баланс: Банк возвращает баланс банкомату.
- Статус баланса: Банкомат оценивает статус баланса.
Альтернативные потоки
-
Достаточно средств:
- Снять (сумма): Банкомат инициирует процесс снятия средств.
- Списать сумму: Банк списывает сумму со счёта.
- Подтвердить снятие: Банк подтверждает снятие средств.
- Выдать наличные: ATM выдает наличные пользователю.
-
Недостаточно средств:
- Отобразить ошибку: Недостаточно средств: ATM отображает сообщение об ошибке, указывающее на недостаток средств.
Заключение
Диаграмма последовательности UML для процесса снятия наличных с банкомата предоставляет четкое и подробное представление об взаимодействии между пользователем, банкоматом, картой, банком и банковским счетом. Она выделяет последовательные этапы и условные ветви, участвующие в процессе снятия средств, что облегчает понимание и анализ поведения системы. Этот пример показывает важность диаграмм последовательности UML для визуализации и передачи динамики взаимодействий в системе.
