Кейс-стади: моделирование системы умного термостата с помощью диаграмм состояний UML

Read this post in: de_DEen_USes_ESfr_FRhi_INid_IDjapl_PLpt_PTvizh_CNzh_TW
Кейс-стади: моделирование системы умного термостата с помощью диаграмм состояний UML

В эпоху умных домов и комфорта, управляемого IoT, умные термостаты являются одним из самых успешных примеров встраиваемых систем, которые сочетают удобство для пользователя, энергоэффективность и автономное принятие решений. Устройства, такие как Nest, Ecobee или Honeywell Home, не только реагируют на прямые команды, но и учатся на паттернах, адаптируются к расписанию, обнаруживают изменения в окружающей среде и грациозно восстанавливаются после сбоев, таких как перебои в питании или отказ датчиков.

В центре такого устройства находится его логика управления — реактивное, событийно-ориентированное поведение, которое должно надежно обрабатывать разнообразные сценарии: ручное изменение расписания пользователем, запуск ежедневной программы в 7 утра, отклонение температуры в комнате за пределы комфортной зоны или переход системы в безопасную остановку после обнаружения аппаратной неисправности.

Хотя блок-схемы или псевдокод могут изображать отдельные части этой логики, они быстро становятся запутанными при работе с перекрывающимися условиями, приоритетом событий и путями восстановления. Именно здесь диаграммы состояний UML (также называемые Statecharts) оказываются незаменимыми. Они предоставляют точное, визуальное и исполняемое описание жизненного цикла системы — определяя, какие состояния являются допустимыми, какие события инициируют изменения, при каких условиях происходят переходы и какие действия выполняются при входе, выходе или во время состояния.

В этом кейс-стади рассматривается реалистичный рабочий процесс умного термостата, смоделированный как диаграмма состояний UML диаграмма состояний с использованием нотации PlantUML. Пример охватывает основные режимы работы (Покой, настройка пользователя, автоматическое планирование, ручное переключение), устойчивость к сбоям (состояние ошибки) и управление питанием (состояние отключения), одновременно демонстрируя основные концепции UML, такие как:

  • Начальные и конечные псевдосостояния
  • Переходы, инициированные событиями
  • Иерархическая потенциальность (подразумевается для будущих подсостояний, таких как Отопление/Охлаждение)
  • Четкое разделение поведения, управляемого пользователем, и поведения, управляемого системой
  • Явное обработка ошибок и завершения

Разбирая эту диаграмму, мы показываем, как машины состояний приносят ясность в проектирование встраиваемых систем, снижают количество ошибок при реализации, позволяют формальную верификацию и служат живой документацией для разработчиков, тестировщиков и заинтересованных сторон.

Более того, мы исследуем, как современные инструменты, поддерживаемые искусственным интеллектом — в частности, чата/генератора диаграмм состояний Visual ParadigmAI State Machine Diagram Chatbot/Generator — кардинально ускоряют создание, уточнение и расширение таких моделей. То, что раньше занимало часы ручного рисования, теперь может начаться с одного описания на естественном языке и развиваться через итеративный диалог, за минуты создавая профессиональные, соответствующие стандартам диаграммы.

Независимо от того, разрабатываете ли вы прошивку для следующего поколения подключенных устройств для дома, обучаете принципам реактивных систем или просто ищете надежный способ описания динамического поведения, этот кейс-стади предоставляет как практическую справочную модель, так и чертеж для эффективного использования диаграмм состояний UML в реальных проектах.

Давайте погрузимся в жизненный цикл термостата — от состояния покоя при включении до автономного управления комфортом и грациозного восстановления после сбоя.

Этот всесторонний кейс-стади исследует, как диаграммы состояний UML (также известные как Statecharts) могут точно моделировать динамическое поведение умного термостата — распространенного встраиваемого IoT-устройства в умных домах. Предоставленный код PlantUML представляет реалистичный жизненный цикл, который уравновешивает управление пользователем, автоматическую работу, обработку ошибок и управление питанием.

Мы рассмотрим:

  • Реальный контекст и мотивация

  • Основные концепции диаграммы состояний UML, демонстрируемые

  • Подробный разбор диаграммы

  • Пошаговые рекомендации по созданию таких диаграмм

  • Преимущества и распространенные расширения

  • КакVisual Paradigm’sЧат-бот диаграммы состояний ИИ / Генераторможет ускорить и улучшить весь процесс моделирования

1. Бизнес и технический контекст

Современныеумные термостаты (например, Nest, Ecobee, Honeywell Home) должны:

  • Отвечать наввод пользователя (установка температуры, переключение режимов, выключение)

  • Работатьавтономно на основе расписаний, изученных паттернов или текущей температуры в помещении

  • Обрабатыватьнеисправностисвоевременно (сбой датчика, потеря сети, отключение питания)

  • Минимизировать потребление энергии

Попытка выразить это поведение только с помощью комментариев к коду или блок-схем быстро приводит кнеподдерживаемой логике. Диаграмма состояний UMLдиаграммы состояний UML предоставляет:

  • Визуальное, исполняемое спецификация

  • Четкое определение допустимых состояний и переходов

  • Предотвращение недопустимых последовательностей (например, невозможно нагревать при выключенном питании)

  • Основа для генерации кода, моделирования и формальной верификации

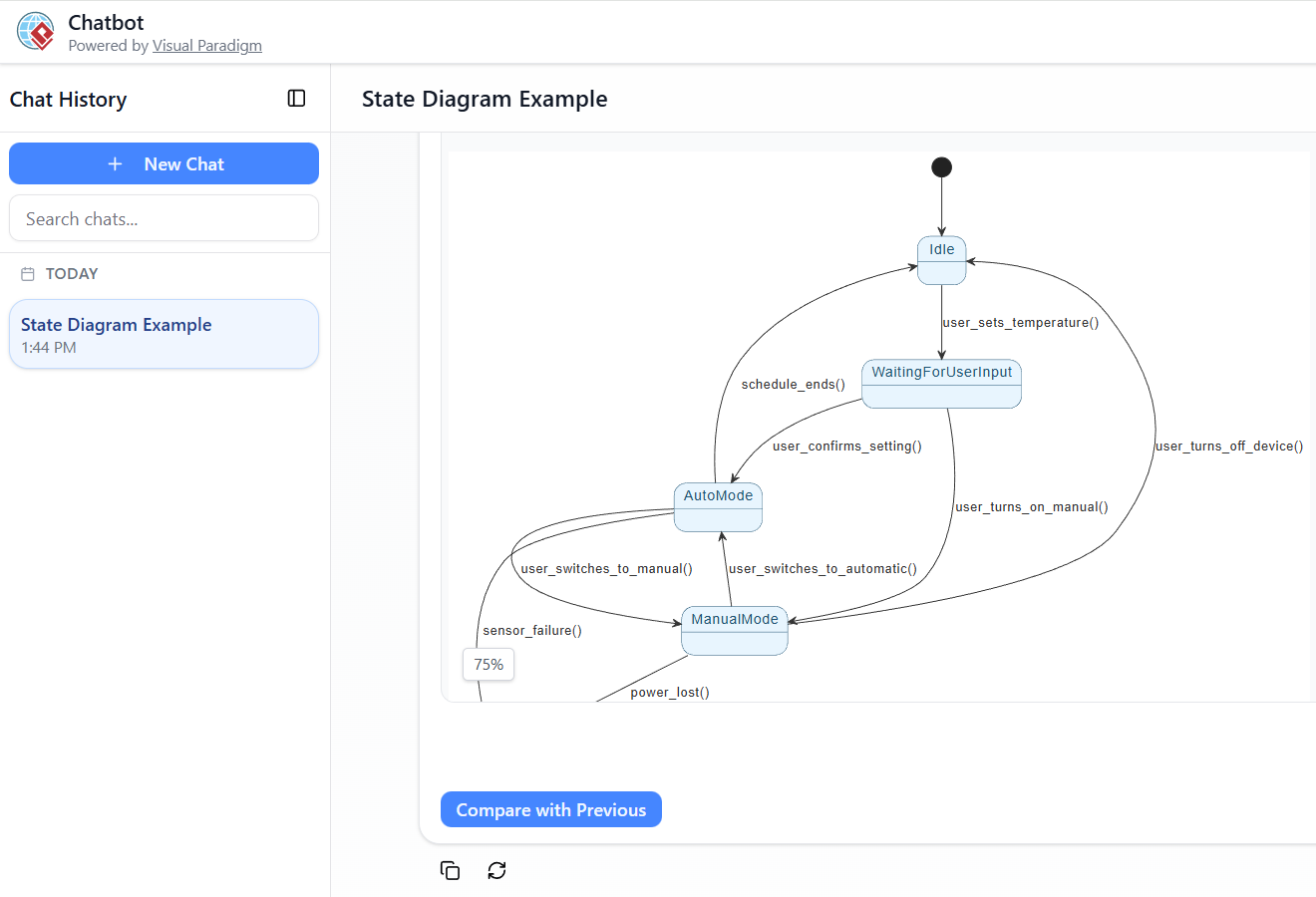

Диаграмма ниже отображает типичный жизненный цикл умного термостата в чистом, иерархическом и событийно-ориентированном виде.

Предоставленная диаграмма PlantUML (умный термостат)

@startuml

skinparam {
  ' Общий стиль
  ' Цвета
  ArrowColor #333333
  ArrowFontColor #333333
  BackgroundColor #FFFFFF
  BorderColor #333333

  ' Стиль состояний
  State {
    BorderColor #005073
    BackgroundColor #E6F5FF
    FontColor #005073
  }
}

[*] --> Idle

Idle --> WaitingForUserInput : user_sets_temperature()
WaitingForUserInput --> AutoMode : user_confirms_setting()
WaitingForUserInput --> ManualMode : user_turns_on_manual()

AutoMode --> Idle : schedule_ends()
AutoMode --> ManualMode : user_switches_to_manual()
ManualMode --> AutoMode : user_switches_to_automatic()
ManualMode --> Idle : user_turns_off_device()

AutoMode --> Error : sensor_failure()
ManualMode --> Error : power_lost()

Error --> Disabled : system_restarts_after_reset()
Disabled --> [*] : user_turns_on_device()

@enduml

2. Основные концепции диаграммы состояний UML, демонстрируемые на примере

Концепция Описание Как это отображается на диаграмме Почему это важно
Начальное псевдосостояние Точка начала работы машины состояний [*] --> Idle Определяет однозначную точку входа
Простые состояния Атомарные состояния без подсостояний Ожидание, Ожидание ввода пользователя, Ошибка, Отключено Базовые режимы работы
Составные состояния (подразумевается) Состояния, которые могут содержать подсостояния (не показаны здесь, но распространены) Автоматический режим и Ручной режим могут быть составными с подсостояниями, такими как Нагрев/Охлаждение Поддерживает иерархическое моделирование
Переходы Направленные стрелки, показывающие изменение от исходного состояния к целевому например, Пустой --> Ожидание ввода пользователя : user_sets_temperature() Моделирует поведение, управляемое событиями
События / Триггеры Что вызывает переход (действие пользователя, таймер, показания датчика) user_sets_temperature(), sensor_failure(), power_lost() Делает поведение явным
Ограничения (не показано здесь) Булевы условия на переходах Может быть добавлено, например, [currentTemp < setTemp - hysteresis] Предотвращает недопустимые переходы
Конечное / Финальное состояние Конец жизненного цикла (может быть несколько) Отключено --> [*] Явно моделирует выключение
Самопереключения (не показано) Переход из состояния обратно в него же Полезно, например, для AutoMode --> AutoMode : temperature_changed() Обрабатывает внутренние изменения
Действия при входе / выходе / выполнении (не показано) Действия при входе в состояние, выходе из него или во время пребывания в состоянии например, Нагрев: вход / turnOnHeater() Обеспечивает инкапсуляцию побочных эффектов

3. Подробный разбор состояний умного термостата

Состояние Значение / обязанности Действия при входе/выходе (типичные) Возможные триггеры исходящих
Простой Включено, нет активного управления, мониторинг окружающей среды — Взаимодействие с пользователем
Ожидание ввода пользователя Пользователь активно настраивает (установка температуры, расписания, режима) Отображение интерфейса, показ текущих настроек Подтвердить / Отмена
Режим Авто Работает по расписанию или на основе адаптивного управления на основе ИИ Загрузить расписание, начать регулирование температуры Окончание расписания, ручное переключение, неисправность
Ручной режим Пользователь установил конкретную температуру Удерживать заданную температуру, игнорировать расписание Переключиться в автоматический режим, выключить, ошибка
Ошибка Обнаружена неисправность (сбой датчика, потеря связи, проблема с питанием) Записать ошибку, показать предупреждение на дисплее Сброс / Перезагрузка
Отключено Пользователь явно выключил устройство; никаких операций не выполняется Сохранить последние настройки, перейти в режим низкого энергопотребления Включить питание

4. Пошаговое руководство по созданию диаграммы состояний

  1. Определите объект / систему
    → Сосредоточьтесь на одном объекте (здесь: ThermostatController).

  2. Перечислите основные состояния
    → Продумайте фазы жизненного цикла (Пустой → Активные режимы → Ошибка/Выключено).

  3. Определите переходы и триггеры
    → Задайте вопрос: «Какое событие вызывает изменение из этого состояния?»
    → Включите события пользователя, таймеры, показания датчиков.

  4. Добавьте условия (при необходимости)
    → Условия, такие как [температура < 18°C].

  5. Укажите действия
    → Действия при входе/выходе/выполнении (например, включить вентилятор, записать событие).

  6. Используйте иерархию (составные состояния)
    → Группируйте Нагрев/Охлаждение внутри Автомод.

  7. Обработка ошибок и завершение
    → Всегда включайте восстановление после ошибок и конечные состояния.

  8. Проверить
    → Убедитесь, что нет недостижимых состояний, недоступных состояний или недопустимых переходов.

  9. Итерировать и уточнять
    → Добавьте ортогональные области (например, отдельное поведение «Дисплей» и «Управление»).

5. Реальные расширения и лучшие практики

  • Добавить ортогональные области
    → Одна область для Нагрев/Охлаждение, другая для Связь Wi-Fi (Подключено / Отключено).

  • Псевдосостояние истории
    → Вернуться к последнему подсостоянию (например, возобновить Нагрев после восстановления питания).

  • Тайм-ауты
    → Пустое --> Отключено : через (30 мин) (автоматическое отключение).

  • Параллельные состояния
    → Обновления дисплея происходят независимо от логики управления.

  • Генерация кода
    → Многие инструменты (включая Visual Paradigm) могут генерировать код паттерна состояний из диаграммы.

6. Как генератор диаграмм состояний с искусственным интеллектом и чат-бот Visual Paradigm автоматизируют и улучшают этот процесс

Visual Paradigm (VP) предлагает одну из наиболее зрелыхмодульных наборов UML с искусственным интеллектомв 2026 году с специальной поддержкой длядиаграмм состоянийчерез оба:

Ключевые преимущества использования ИИ Visual Paradigm для этого кейса

  1. Мгновенное создание на основе естественного языка
    Пример запроса:

    «Создайтедиаграмму состояний UML для умного термостата с состояниями: Пустой, Ожидание ввода пользователя, Автомод, Ручной режим, Ошибка, Отключен. Переходы: пользователь устанавливает температуру с Пустого в Ожидание ввода пользователя, подтверждает переход в Автомод или Ручной режим, сбой — в Ошибка, перезапуск — в Отключен, включение питания с Отключен.»

    → ИИ за секунды генерирует чистую, редактируемую диаграмму — состояния, переходы, события и компоновка.

  2. Итеративное уточнение через чат

    • «Добавьте составное состояние для Автомода с подсостояниями Нагрев и Охлаждение»

    • «Включите условия: переход от Нагрева к Охлаждению при [currentTemp > setTemp + 2]»

    • «Добавьте действие входа в Нагрев: turnOnHeater()»
      → Диаграмма обновляется в реальном времени в интерфейсе чата.

  3. Соответствие стандартам и профессиональный результат

    • Использует правильную нотацию UML 2.5

    • Автоматически применяет профессиональный стиль (скруглённые прямоугольники, правильные стрелки)

    • Поддерживает иерархические состояния, историю, точки входа/выхода

  4. Двойной режим просмотра и исходный код PlantUML

    • Правая панель: отображённая диаграмма + вкладка PlantUML

    • Редактируйте код PlantUML напрямую, если необходимо, или экспортируйте в проект VP

  5. Интеграция и экспорт

    • Импортировать сгенерированную диаграмму в VP Desktop для моделирования, генерации кода, трассировки

    • Экспорт в формате PNG/SVG/PDF или встраивание в документацию

  6. Средство обучения и проверки

    • Задайте: «Объясните, почему нам нужен конечное состояние здесь» или «Предложите улучшения для отказоустойчивости»

    • Отлично подходит для студентов, архитекторов или команд, проверяющих поведение устройств IoT

Поддерживаемые типы диаграмм (статус на 2026 год)

VP AI поддерживает13+ типов UML и связанных, включая:

Для умный дом / IoT системы, вы можете быстро создать дополнительные диаграммы (например, Диаграмма компонентов для аппаратных модулей, Диаграмма последовательности для взаимодействия пользователя ↔ облако).

Основной вывод

The Visual Paradigm AI-чатбот диаграммы состояний конечного автомата / Генератор преобразует трудоемкую ручную задачу моделирования в разговор продолжительностью несколько минут. Он устраняет синтаксические ошибки, обеспечивает соблюдение стандартов UML и позволяет сосредоточиться на правильном поведении вместо рисования стрелок. Для реальных проектов, таких как умные термостаты, это означает более быструю разработку прототипов, лучшую документацию и меньшее количество ошибок в производственном прошивке.

Хотите ли вы уточненный запрос для создания улучшенной версии этой диаграммы термостата (с композитами, действиями и условиями) в Visual Paradigm AI? Или тип дополнительной диаграммы?
