Nghiên cứu trường hợp: Mô hình hóa hệ thống điều hòa thông minh bằng sơ đồ máy trạng thái UML

Trong thời đại nhà thông minh và sự thoải mái được thúc đẩy bởi IoT, điều hòa thông minhđứng như một trong những ví dụ thành công nhất về hệ thống nhúng kết hợp sự tiện lợi cho người dùng, hiệu quả năng lượng và ra quyết định tự động. Các thiết bị như Nest, Ecobee hay Honeywell Home không chỉ phản hồi các lệnh trực tiếp mà còn học hỏi từ các mẫu hình, thích nghi với lịch trình, phát hiện những thay đổi môi trường và phục hồi một cách trơn tru khỏi các lỗi như mất điện hoặc sự cố cảm biến.

Ở trung tâm của thiết bị này là logic điều khiển— một hành vi phản ứng, được kích hoạt bởi sự kiện, phải xử lý đáng tin cậy các tình huống đa dạng: người dùng ghi đè thủ công lên lịch trình, chương trình hàng ngày bắt đầu lúc 7 giờ sáng, nhiệt độ phòng lệch khỏi vùng thoải mái, hoặc hệ thống chuyển sang chế độ tắt an toàn sau khi phát hiện sự cố phần cứng.

Mặc dù sơ đồ lưu đồ hoặc mã giả có thể phác họa một phần logic này, chúng nhanh chóng trở nên rối rắm khi xử lý các điều kiện chồng chéo, thứ tự ưu tiên của sự kiện và các đường dẫn phục hồi. Đây chính là lúc sơ đồ máy trạng thái UML (cũng được gọi là Statecharts) chứng minh vô cùng quý giá. Chúng cung cấp một bản mô tả chính xác, trực quan và có thể thực thi cho vòng đời của hệ thống — xác định rõ ràng trạng thái nào là hợp lệ, sự kiện nào kích hoạt thay đổi, điều kiện nào dẫn đến chuyển trạng thái, và hành động nào được thực hiện khi vào, ra hoặc trong một trạng thái.

Nghiên cứu trường hợp này xem xét một quy trình điều hòa thông minh thực tế được mô hình hóa dưới dạng sơ đồ UML sơ đồ máy trạng tháidùng ký hiệu PlantUML. Ví dụ này ghi lại các chế độ hoạt động chính (Ngưng hoạt động, cấu hình người dùng, lập lịch tự động, ghi đè thủ công), khả năng chịu lỗi (trạng thái lỗi) và quản lý nguồn (trạng thái vô hiệu), đồng thời minh họa các khái niệm cơ bản của UML như:

trạng thái giả ban đầu và cuối cùng
chuyển trạng thái được kích hoạt bởi sự kiện
khả năng phân cấp (ngầm định cho các trạng thái con trong tương lai như sưởi ấm/làm mát)
sự phân biệt rõ ràng giữa hành vi do người dùng dẫn dắt và hành vi do hệ thống dẫn dắt
xử lý lỗi và kết thúc rõ ràng

Bằng cách phân tích sơ đồ này, chúng tôi minh chứng cách máy trạng thái mang lại sự rõ ràng trong thiết kế hệ thống nhúng, giảm thiểu lỗi triển khai, cho phép xác minh hình thức và đóng vai trò là tài liệu sống cho các nhà phát triển, kiểm thử và bên liên quan.

Hơn nữa, chúng tôi khám phá cách các công cụ hỗ trợ AI hiện đại — đặc biệt là trợ lý sơ đồ máy trạng thái AI của Visual Paradigmtrợ lý/generator sơ đồ máy trạng thái AI— làm tăng đáng kể tốc độ tạo, hoàn thiện và mở rộng các mô hình như vậy. Những gì trước đây mất hàng giờ vẽ tay nay có thể bắt đầu bằng một mô tả bằng ngôn ngữ tự nhiên duy nhất và phát triển thông qua các cuộc trò chuyện lặp lại, tạo ra các sơ đồ chuyên nghiệp, tuân thủ chuẩn trong vài phút.

Dù bạn đang thiết kế phần mềm nhúng cho thế hệ thiết bị nhà kết nối tiếp theo, giảng dạy các nguyên lý hệ thống phản ứng, hay đơn giản chỉ tìm kiếm một cách mạnh mẽ để xác định hành vi động, nghiên cứu trường hợp này cung cấp cả một mô hình tham khảo thực tế và bản thiết kế để tận dụng hiệu quả máy trạng thái UML trong các dự án thực tế.

Hãy cùng khám phá vòng đời của điều hòa — từ trạng thái chờ khi đã bật nguồn đến kiểm soát thoải mái tự động và phục hồi lỗi trơn tru.

Nghiên cứu trường hợp toàn diện này khám phá cách sơ đồ máy trạng thái UML (cũng được gọi là Statecharts) có thể mô hình hóa chính xác hành vi động của một điều hòa thông minh— một thiết bị IoT nhúng phổ biến trong nhà thông minh. Mã PlantUML được cung cấp đại diện cho một vòng đời thực tế, cân bằng giữa kiểm soát người dùng, vận hành tự động, xử lý lỗi và quản lý nguồn.

Chúng tôi sẽ đề cập đến:

Bối cảnh thực tế và động lực
Các khái niệm chính của sơ đồ Máy trạng thái UML được minh họa
Phân tích chi tiết về sơ đồ
Hướng dẫn từng bước để tạo các sơ đồ như vậy
Lợi ích và các mở rộng phổ biến
Làm thế nào Visual Paradigm’s Trợ lý trò chuyện sơ đồ Máy trạng thái AI / Trình tạo có thể tăng tốc và cải thiện toàn bộ quy trình mô hình hóa

1. Bối cảnh kinh doanh và kỹ thuật

Hiện đại điều hòa thông minh (ví dụ: Nest, Ecobee, Honeywell Home) phải:

Phản hồi với đầu vào của người dùng (cài đặt nhiệt độ, chuyển chế độ, tắt nguồn)
Vận hành độc lập dựa trên lịch trình, các mẫu đã học hoặc nhiệt độ hiện tại trong phòng
Xử lý lỗi một cách trôi chảy (hỏng cảm biến, mất kết nối mạng, mất điện)
Tối thiểu hóa mức tiêu thụ năng lượng

Cố gắng biểu diễn hành vi này chỉ bằng nhận xét mã nguồn hoặc sơ đồ luồng nhanh chóng dẫn đến logic không thể duy trì. Một Sơ đồ Máy trạng thái UML cung cấp:

Một tài liệu mô tả trực quan và thực thi được
Định nghĩa rõ ràng về các trạng thái và chuyển tiếp hợp lệ
Ngăn chặn các chuỗi không hợp lệ (ví dụ: không thể làm nóng khi thiết bị tắt)
Cơ sở để sinh mã, mô phỏng và xác minh hình thức

Sơ đồ bên dưới mô tả vòng đời điển hình của một bộ điều nhiệt thông minh theo cách rõ ràng, phân cấp và dựa trên sự kiện.

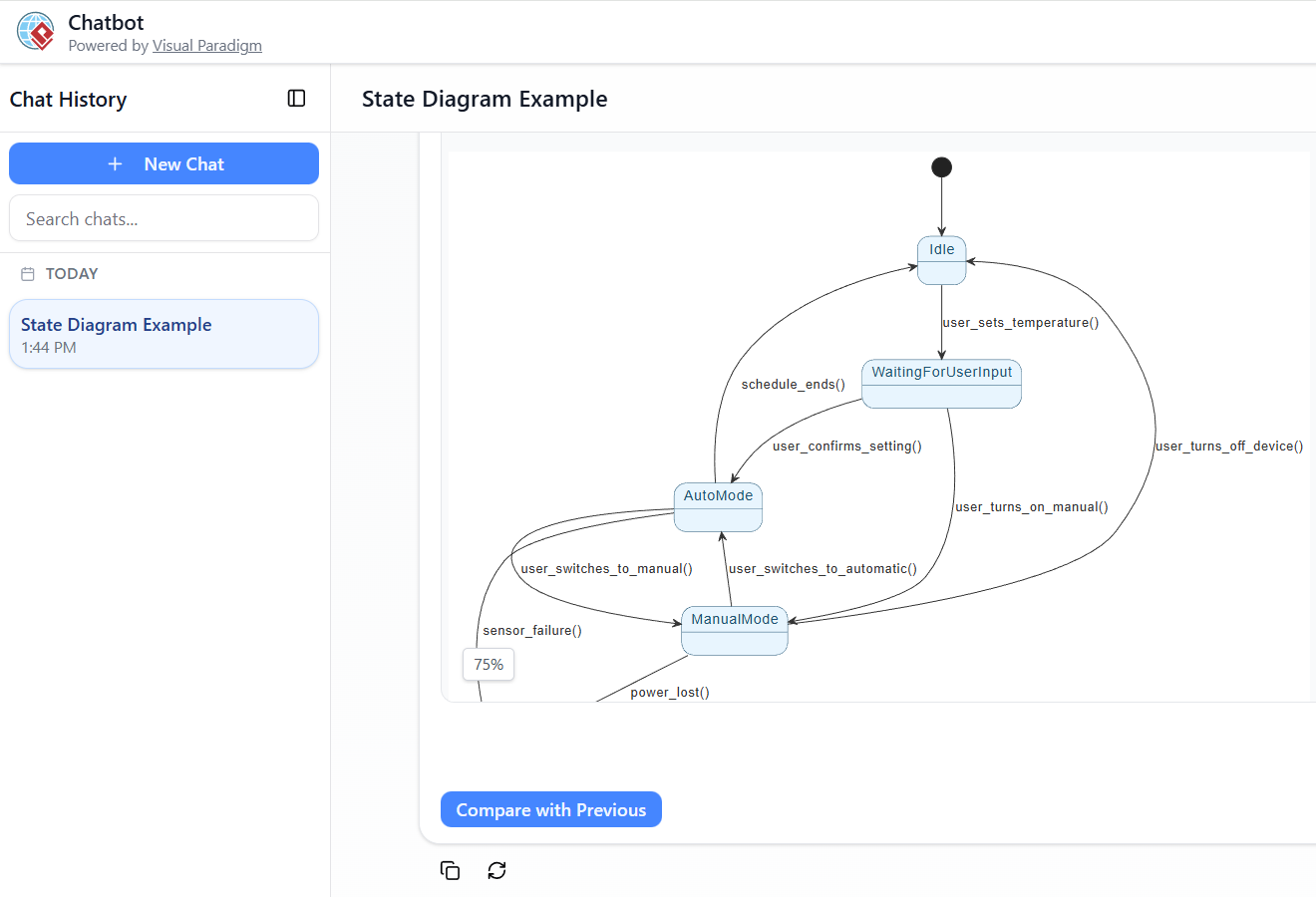

Sơ đồ PlantUML được cung cấp (bộ điều nhiệt thông minh)

@startuml

skinparam {
  ' Phong cách tổng thể
  ' Màu sắc
  ArrowColor #333333
  ArrowFontColor #333333
  BackgroundColor #FFFFFF
  BorderColor #333333

  ' Phong cách trạng thái
  State {
    BorderColor #005073
    BackgroundColor #E6F5FF
    FontColor #005073
  }
}

[*] --> Idle

Idle --> WaitingForUserInput : user_sets_temperature()
WaitingForUserInput --> AutoMode : user_confirms_setting()
WaitingForUserInput --> ManualMode : user_turns_on_manual()

AutoMode --> Idle : schedule_ends()
AutoMode --> ManualMode : user_switches_to_manual()
ManualMode --> AutoMode : user_switches_to_automatic()
ManualMode --> Idle : user_turns_off_device()

AutoMode --> Error : sensor_failure()
ManualMode --> Error : power_lost()

Error --> Disabled : system_restarts_after_reset()
Disabled --> [*] : user_turns_on_device()

@enduml

2. Các khái niệm chính của máy trạng thái UML được minh họa

Khái niệm	Mô tả	Cách nó xuất hiện trong sơ đồ	Tại sao điều đó quan trọng
Trạng thái giả ban đầu	Điểm bắt đầu của máy trạng thái	`[*] --> Idle`	Xác định điểm vào không mơ hồ
Trạng thái đơn giản	Các trạng thái nguyên tử không có trạng thái con	`Ngưng hoạt động`, `Đang chờ đầu vào từ người dùng`, `Lỗi`, `Vô hiệu hóa`	Các chế độ hoạt động cơ bản
Trạng thái hợp thành (ngầm hiểu)	Các trạng thái có thể chứa các trạng thái con (không được hiển thị ở đây nhưng phổ biến)	`Chế độ tự động` và `Chế độ thủ công` có thể là các thành phần gồm các trạng thái con như `Đang làm nóng`/`Đang làm lạnh`	Hỗ trợ mô hình hóa phân cấp
Chuyển tiếp	Các mũi tên có hướng thể hiện sự thay đổi từ trạng thái nguồn đến trạng thái đích	ví dụ, `Ngưng --> Đang chờ đầu vào từ người dùng : user_sets_temperature()`	Mô hình hóa hành vi được kích hoạt bởi sự kiện
Kích hoạt / Sự kiện	Điều gì gây ra một chuyển tiếp (hành động người dùng, bộ đếm thời gian, đọc cảm biến)	`user_sets_temperature()`, `sensor_failure()`, `power_lost()`	Làm cho hành vi trở nên rõ ràng
Điều kiện bảo vệ (không được hiển thị ở đây)	Điều kiện logic trên các chuyển tiếp	Có thể được thêm vào, ví dụ, `[currentTemp < setTemp - hysteresis]`	Ngăn chặn các chuyển tiếp không hợp lệ
Trạng thái kết thúc / cuối cùng	Kết thúc vòng đời (có thể có nhiều trạng thái)	`Vô hiệu hóa --> [*]`	Mô hình hóa rõ ràng quá trình tắt máy
Chuyển tiếp tự thân (không hiển thị)	Chuyển tiếp từ một trạng thái trở lại chính nó	Hữu ích ví dụ như `AutoMode --> AutoMode : temperature_changed()`	Xử lý các thay đổi nội bộ
Hoạt động vào / ra / thực hiện (không hiển thị)	Các hành động khi vào trạng thái, rời khỏi trạng thái hoặc đang ở trong trạng thái	ví dụ như `Đang sưởi ấm : vào / turnOnHeater()`	Bao bọc các hiệu ứng phụ

3. Phân tích chi tiết các trạng thái của điều hòa thông minh

Trạng thái	Ý nghĩa / Trách nhiệm	Hành động vào/Ra (thường gặp)	Các sự kiện kích hoạt đầu ra có thể xảy ra
Đang chờ	Đã bật nguồn, không có điều khiển hoạt động, đang giám sát môi trường	—	Tương tác người dùng
Đang chờ đầu vào từ người dùng	Người dùng đang cấu hình tích cực (đặt nhiệt độ, lịch trình, chế độ)	Hiển thị giao diện người dùng, hiển thị cài đặt hiện tại	Xác nhận / Hủy
Chế độ Tự động	Chạy theo lịch trình hoặc điều khiển thích nghi dựa trên AI	Tải lịch trình, bắt đầu điều chỉnh nhiệt độ	Kết thúc lịch trình, ghi đè thủ công, lỗi
Chế độ Thủ công	Người dùng đã thiết lập nhiệt độ cụ thể	Giữ điểm đặt cố định, bỏ qua lịch trình	Chuyển sang tự động, tắt, lỗi
Lỗi	Phát hiện lỗi (lỗi cảm biến, mất kết nối, vấn đề nguồn điện)	Ghi lại lỗi, hiển thị thông báo trên màn hình	Khởi động lại / Khởi động lại
Vô hiệu hóa	Người dùng đã tắt nguồn một cách rõ ràng; không thực hiện thao tác nào	Lưu cài đặt cuối cùng, chuyển sang chế độ ngủ tiết kiệm năng lượng	Bật nguồn

4. Hướng dẫn từng bước tạo sơ đồ máy trạng thái

Xác định đối tượng / hệ thống
→ Tập trung vào một thực thể (ở đây: ThermostatController).
Liệt kê các trạng thái chính
→ Đưa ra ý tưởng về các giai đoạn vòng đời (Ngưng hoạt động → Các chế độ hoạt động → Lỗi/Tắt).
Xác định chuyển tiếp và sự kiện kích hoạt
→ Hỏi: “Sự kiện nào gây ra thay đổi từ trạng thái này?”
→ Bao gồm các sự kiện người dùng, bộ đếm thời gian, dữ liệu cảm biến.
Thêm điều kiện kiểm tra (nếu cần)
→ Các điều kiện như [nhiệt độ < 18°C].
Xác định các hành động
→ Hoạt động vào/ra/thực hiện (ví dụ: bật quạt, ghi sự kiện).
Sử dụng cấp độ (trạng thái hợp thành)
→ Nhóm Đun nóng/Làm mát bên trong Chế độ Tự động.
Xử lý lỗi và kết thúc
→ Luôn bao gồm khả năng phục hồi lỗi và các trạng thái cuối.
Xác minh
→ Đảm bảo không có trạng thái chết, trạng thái không thể truy cập hoặc chuyển tiếp không hợp lệ.
Lặp lại và tinh chỉnh
→ Thêm các vùng song song (ví dụ: tách biệt hành vi “Hiển thị” và “Điều khiển”).

5. Mở rộng thực tế và các nguyên tắc tốt nhất

Thêm các vùng song song
→ Một vùng cho Làm nóng/Làm mát, một vùng khác cho Kết nối Wi-Fi (Đã kết nối / Đã ngắt kết nối).
Trạng thái giả lịch sử
→ Quay lại trạng thái con cuối cùng (ví dụ: tiếp tục Làm nóng sau khi khôi phục nguồn điện).
Thời gian chờ
→ Dừng hoạt động --> Tắt: sau (30 phút) (tắt nguồn tự động).
Trạng thái đồng thời
→ Cập nhật màn hình độc lập với logic điều khiển.
Tạo mã
→ Nhiều công cụ (bao gồm cả Visual Paradigm) có thể tạo mã mẫu trạng thái từ sơ đồ.

6. Cách trình tạo sơ đồ máy trạng thái AI của Visual Paradigm / trợ lý trò chuyện tự động hóa và cải thiện quy trình này

Visual Paradigm (VP) cung cấp một trong những bộ công cụ mô hình hóa UML được phát triển hoàn thiện nhấtbộ công cụ mô hình hóa UML được hỗ trợ bởi AIvào năm 2026, với hỗ trợ chuyên biệt chosơ đồ máy trạng tháithông qua cả hai cách:

Trình tạo sơ đồ AI (Phiên bản chuyên nghiệp dành cho máy tính để bàn)
Trợ lý trò chuyện AI (Trực tuyến tại chat.visual-paradigm.com)

Những lợi thế chính khi sử dụng VP AI cho nghiên cứu trường hợp này

Tạo nhanh chóng từ ngôn ngữ tự nhiên
Ví dụ prompt:

“Tạo mộtsơ đồ máy trạng thái UML cho một bộ điều nhiệt thông minh với các trạng thái: Đang chờ, Đang chờ người dùng, Chế độ Tự động, Chế độ Thủ công, Lỗi, Tạm dừng. Chuyển tiếp: người dùng thiết lập nhiệt độ từ Đang chờ sang Đang chờ người dùng, xác nhận chuyển sang Chế độ Tự động hoặc Chế độ Thủ công, lỗi chuyển sang Lỗi, khởi động lại chuyển sang Tạm dừng, bật nguồn từ Tạm dừng.”

→ AI tạo ra một sơ đồ sạch, có thể chỉnh sửa trong vài giây — các trạng thái, chuyển tiếp, sự kiện và bố cục.
Tinh chỉnh lặp lại thông qua trò chuyện
- “Thêm một trạng thái hợp thành cho Chế độ Tự động với các trạng thái con là Đang sưởi và Đang làm mát”
- “Bao gồm điều kiện: từ Đang sưởi sang Đang làm mát khi [currentTemp > setTemp + 2]”
- “Thêm hành động vào khi vào trạng thái Đang sưởi: turnOnHeater()”
  → Sơ đồ được cập nhật trực tiếp trong giao diện trò chuyện.
Đầu ra tuân thủ chuẩn và chuyên nghiệp
- Sử dụng ký hiệu UML 2.5 chính xác
- Tự động áp dụng phong cách chuyên nghiệp (hình chữ nhật tròn, mũi tên phù hợp)
- Hỗ trợ trạng thái phân cấp, lịch sử, điểm vào/ra
Xem hai chế độ và nguồn mã PlantUML
- Panel bên phải: sơ đồ đã được hiển thị + thẻ PlantUML
- Chỉnh sửa mã PlantUML trực tiếp nếu muốn, hoặc xuất sang dự án VP
Tích hợp và xuất
- Nhập sơ đồ đã tạo vào VP Desktop để mô phỏng, sinh mã và truy xuất nguồn gốc
- Xuất dưới dạng PNG/SVG/PDF hoặc nhúng vào tài liệu
Công cụ hỗ trợ học tập và xác minh
- Hỏi: “Giải thích tại sao chúng ta cần một trạng thái cuối ở đây” hoặc “Gợi ý cải tiến để tăng khả năng chịu lỗi”
- Rất phù hợp với sinh viên, kiến trúc sư hoặc các nhóm đang xem xét hành vi của thiết bị IoT

Các loại sơ đồ được hỗ trợ (Trạng thái năm 2026)

VP AI hỗ trợ13+ loại UML và liên quan, bao gồm:

Sơ đồ máy trạng thái
Lớp, Trường hợp sử dụng, Thứ tự, Hoạt động, Thành phần, Triển khai
Yêu cầu, Đối tượng, ERD, PERT, Bảng quyết định, C4, ArchiMate, SysML

Đối với nhà thông minh / IoT hệ thống, bạn có thể nhanh chóng tạo ra các sơ đồ bổ trợ (ví dụ như Sơ đồ thành phần cho các mô-đun phần cứng, Sơ đồ tuần tự cho tương tác người dùng ↔ đám mây).

Tóm lại

Điều đó Visual ParadigmTrợ lý trò chuyện sơ đồ máy trạng thái AI / Trình tạo biến một nhiệm vụ mô hình hóa thủ công kéo dài nhiều giờ thành một cuộc trò chuyện kéo dài vài phút. Nó loại bỏ các lỗi cú pháp, tuân thủ các tiêu chuẩn UML và giúp bạn tập trung vào hành vi đúng đắn thay vì vẽ các mũi tên. Đối với các dự án thực tế như bộ điều nhiệt thông minh, điều này có nghĩa là nhanh chóng tạo mẫu, tài liệu tốt hơn và ít lỗi hơn trong phần mềm sản xuất.

Bạn có muốn một lời nhắc được tinh chỉnh để tạo ra phiên bản nâng cao của sơ đồ điều nhiệt này (với các thành phần, hành động và điều kiện bảo vệ) trong Visual Paradigm AI? Hay một loại sơ đồ bổ trợ?
