統一建模語言（UML）已成為軟體工程領域的基石，提供了一種標準化的方式，用於視覺化、規範、構建和記錄軟體系統的各項成果。自1997年創立以來，UML經歷了多個版本的演進，每個版本都引入了反映開發人員需求變化及現代軟體設計複雜性的改進。本全面指南探討了UML的演變過程，詳細說明了各版本引入的關鍵功能與改進，並強調了UML在軟體開發、業務流程建模與系統工程中的實際應用。
透過理解UML的演進過程，實務工作者能更有效地運用其功能，建立促進溝通、簡化開發流程並最終實現成功軟體解決方案的有效模型。無論您是資深的軟體工程師，還是該領域的新手，本指南旨在提供有關UML豐富歷史及其在當今動態技術環境中持續相關性的寶貴見解。
1. UML簡介
UML是一種標準化的建模語言，用於視覺化、規範、構建和記錄軟體系統的各項成果。它提供了一套圖形符號技術，用以建立物件導向軟體系統的視覺化模型。
2. UML版本的演變
UML 1.x系列
UML 1.1（1997年11月）
- 概覽：由物件管理小組（OMG）採納的初始提案。
- 主要特色：確立了類別、物件與關係等基本概念。
- 範例：引入類別圖以表示系統的靜態結構。
UML 1.3（2000年3月）
- 概覽：對原始提案的次要升級。
- 主要特色：對UML元模型與語義進行了修改。
- 範例：增強了用例的符號表示，使其更清晰且更具直覺性。
UML 1.4（2001年9月）
- 概覽：一次「調校」版本，與UML 1.3存在部分不相容性。
- 主要特色：引入了「外觀」作為擴展，允許進行客製化。
- 範例：能夠為特定領域建立外觀，例如「Web應用程式外觀」，其中包含與網頁開發相關的特殊符號。
UML 1.5（2003年3月）
- 概覽：引入可執行動作和執行時語義。
- 主要特性：定義資料流程概念，以在動作之間傳輸資料。
- 範例：引入可表示具可執行動作的工作流程的活動圖。
UML 1.4.2（2005年1月）
- 概觀：被接受為國際標準（ISO/IEC 19501）。
- 主要特性：正式承認UML在產業中的重要性。
- 範例：由於其標準化地位，促進了在學術與專業領域的廣泛採用。
UML 2.x 系列
UML 2.0（2005年8月）
- 概觀：一次重大改版，擴展了UML的功能。
- 主要特性：新增圖表類型（例如：物件圖、套件圖），並增強現有圖表（例如：活動圖與序列圖）。
- 範例：引入複合結構圖以表示類別的內部結構，有助於更佳地建模複雜系統。
UML 2.1（2006年4月）至 UML 2.1.2（2007年11月）
- 概觀：小幅修訂，專注於修正錯誤與提升一致性。
- 主要特性：提升語言整體的清晰度與一致性。
- 範例：改善關聯與關聯類別的定義，使建模實體間關係更為容易。
UML 2.2（2009年2月）
- 概觀：解決了小規模的一致性問題，並增加了說明。
- 主要特徵：更新了組件圖和組合結構。
- 範例：明確說明組件圖中介面的使用方式，提升系統互動的呈現效果。
UML 2.4.1（2011年8月）
- 概觀：包含多項更新與修復。
- 主要特徵：移除了某些樣式並更新了動作。
- 範例：移除「建立」事件樣式，簡化模型並聚焦於核心元素。
UML 2.5（2015年6月）
- 概觀：大幅努力簡化並重新組織規範。
- 主要特徵：文件整合、消除合規等級，並引入新的符號。
- 範例：引入插入符（^）符號表示繼承成員，使類圖中的繼承關係更易呈現。
3. UML演進的主要主題
3.1 模組化與可擴展性
UML透過引入外觀（profiles）日益強調模組化，使使用者能針對特定領域客製化模型。例如，「業務流程外觀」可包含專為業務流程建模設計的樣式與符號。
3.2 行為建模
後續版本對可執行動作與執行時期語義的關注，使UML更符合現代軟體開發實務。例如，UML 2.0的活動圖現在不僅能呈現靜態工作流程，也能表示可執行的流程，有助於開發人員與利益相關者之間的溝通。
3.3 清晰性與易用性
持續努力釐清定義並改善符號，使UML更具使用者友善性。例如，UML 2.5的規範簡化，使新使用者無需大量訓練即可快速上手。
3.4 標準化與認可
取得ISO認證已確立UML在軟體工程領域的領導地位。此正式認可促進了跨產業的廣泛採用，確保UML在學術與專業領域中持續保持相關性與廣泛使用。
4. UML的實際應用
UML被應用於各個領域與產業，用於不同目的。以下是UML的一些實際應用：
4.1 軟體開發
UML 在軟體工程中廣泛用於模擬軟體系統的架構、設計與行為。例如：
- 類圖：用於表示系統的靜態結構，顯示類別、屬性、方法與關係。
- 順序圖：用於說明在特定使用案例情境中物件之間的互動，詳細描述訊息交換的順序。
4.2 商業流程模擬
UML 可以調整用於商業流程模擬，使組織能夠視覺化並優化其工作流程。例如：
- 活動圖：用於模擬商業流程，顯示活動之間的控制與資料流。
- 用例圖：協助識別使用者（參與者）與系統之間的互動，釐清需求與功能。
4.3 系統工程
在系統工程中，UML 可用於模擬包含硬體與軟體組件的複雜系統。例如：
- 組件圖：表示系統的實體組件及其關係，有助於理解系統架構。
- 部署圖：顯示物件在節點上的實體部署，有助於視覺化系統的執行環境。
4.4 教育與訓練
UML 廣泛應用於教育環境中，用於教授軟體設計與模擬概念。其標準化符號有助於學生學習物件導向設計與系統架構的原則。
4.5 推薦的 UML 模擬工具

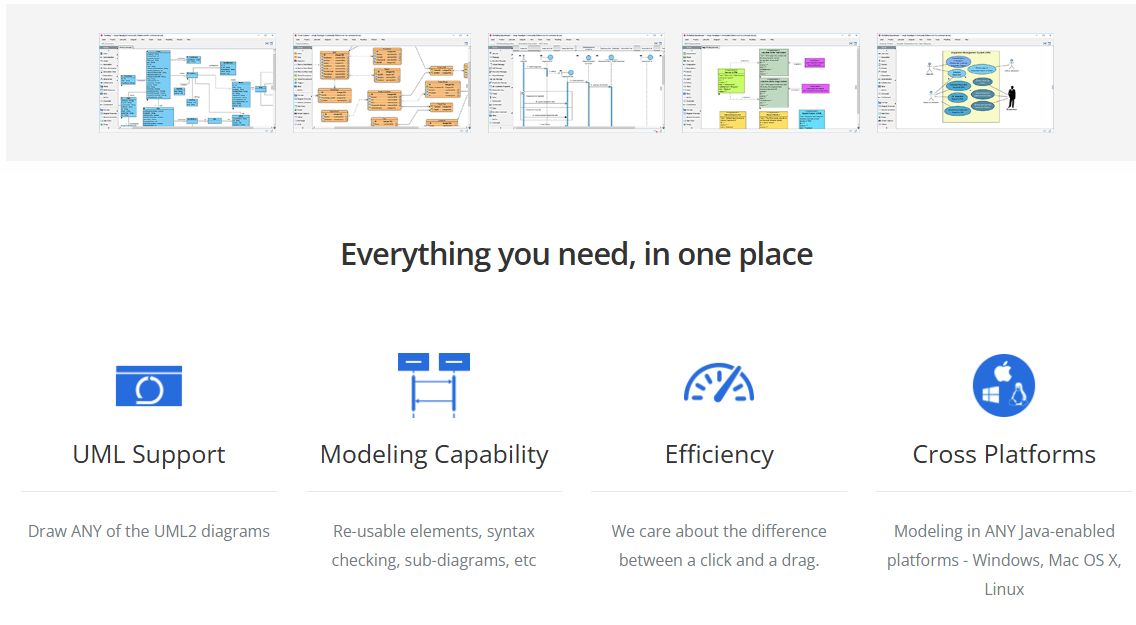

對於尋找強大 UML 模擬工具的人而言，Visual Paradigm極為推薦，因其功能全面且介面友善。它支援多種 UML 圖表，包括類圖、順序圖與活動圖，適合初學者與資深使用者。Visual Paradigm 也提供強大的協作功能，讓團隊能順暢地共同進行模擬專案。此外，它與各種開發環境的整合以及對敏捷方法論的支援，提升了其在軟體開發中的多樣性。您可至 Visual Paradigm 官方網站 進一步了解 Visual Paradigm 及其功能，並在 Visual Paradigm 文件.
5. 結論
UML 從最初版本到最新迭代的演進，反映出其致力於提升表達能力、易用性，並與現實世界模擬需求保持一致。模組化、行為模擬、清晰性與標準化等關鍵主題推動了 UML 的發展，使其成為軟體工程師、業務分析師與系統架構師不可或缺的工具。
隨著 UML 持續演進，實務工作者保持對最新版本與功能的了解仍至關重要。透過善用 UML 的功能，團隊可提升溝通效率，簡化開發流程，並打造出更有效的軟體解決方案。
6. 參考資料
以下是 Visual Paradigm 支援的 14 種 UML 圖表清單，每種圖表都附有內嵌的參考網址：
- 類別圖 類別圖
- 用例圖 用例圖
- 順序圖 順序圖
- 活動圖 活動圖
- 狀態機圖 狀態機圖
- 元件圖 元件圖
- 部署圖 部署圖
- 物件圖 物件圖
- 套件圖 套件圖
- 複合結構圖 複合結構圖
- 互動概觀圖 互動概觀圖
- 時序圖 時序圖
- 通訊圖 通訊圖
- 範本圖 範本圖
這些連結提供了關於 Visual Paradigm 中可用的每種 UML 圖表的詳細資訊。
7. 進一步閱讀與資源
為了加深對 UML 及其應用的理解，建議探索以下資源：
- 書籍:
- 「UML 精要：標準物件模型語言簡明指南」，作者：Martin Fowler
- 「應用 UML 與設計模式：物件導向分析與設計及迭代開發入門」，作者：Craig Larman
- 線上課程:
- 像 Coursera、Udemy 和 edX 這樣的平台提供 UML 與軟體建模的課程。
- 官方文件:
- 物件管理小組（OMG）在其網站上提供官方的 UML 規格與資源。
透過利用這些資源，您可以提升對 UML 及其在軟體開發及其他領域實際應用的認識。
