Estudo de Caso: Modelagem de um Sistema de Termostato Inteligente com Diagramas de Máquina de Estados UML

Na era das casas inteligentes e do conforto impulsionado pela IoT, termostatos inteligentessão um dos exemplos mais bem-sucedidos de sistemas embarcados que combinam conveniência do usuário, eficiência energética e tomada de decisões autônomas. Dispositivos como Nest, Ecobee ou Honeywell Home não apenas respondem a comandos diretos, mas também aprendem com padrões, se adaptam a horários, detectam mudanças ambientais e recuperam-se com elegância de falhas como interrupções de energia ou falhas de sensores.

No centro de tal dispositivo está sua lógica de controle — um comportamento reativo e baseado em eventos que deve lidar com confiabilidade em diversos cenários: um usuário sobrescrevendo manualmente um horário, um programa diário ativando às 7h da manhã, a temperatura da sala se deslocando para além da zona de conforto, ou o sistema entrando em desligamento seguro após detectar um problema de hardware.

Embora fluxogramas ou pseudocódigo possam esboçar partes dessa lógica, eles se tornam rapidamente confusos ao lidar com condições sobrepostas, prioridade de eventos e caminhos de recuperação. É aí que Diagramas de Máquina de Estados UML (também chamados de Statecharts) se mostram inestimáveis. Eles oferecem uma especificação precisa, visual e executável do ciclo de vida do sistema — definindo exatamente quais estados são válidos, quais eventos acionam mudanças, sob quais condições as transições ocorrem e quais ações são realizadas na entrada, saída ou durante um estado.

Este estudo de caso analisa um fluxo de trabalho realista de termostato inteligente modelado como um UML Diagrama de Máquina de Estadosusando notação PlantUML. O exemplo captura modos operacionais principais (Inativo, configuração do usuário, agendamento automático, sobrescrita manual), tolerância a falhas (estado de erro) e gerenciamento de energia (estado desativado), ao mesmo tempo que ilustra conceitos fundamentais UML, tais como:

  • Pseudostados inicial e final
  • Transições acionadas por eventos
  • Potencial hierárquico (implícito para subestados futuros como Aquecimento/Resfriamento)
  • Separação clara entre comportamento impulsionado pelo usuário versus impulsionado pelo sistema
  • Tratamento explícito de erros e encerramento

Ao analisar este diagrama, demonstramos como as máquinas de estado trazem clareza ao design de sistemas embarcados, reduzem erros na implementação, permitem verificação formal e servem como documentação viva para desenvolvedores, testadores e partes interessadas.

Além disso, exploramos como ferramentas modernas auxiliadas por IA — particularmente o chatbot/gerador de Diagramas de Máquina de Estados da Visual Paradigm — aceleram dramaticamente a criação, aprimoramento e expansão desses modelos. O que antes levava horas de desenho manual agora pode começar com uma única descrição em linguagem natural e evoluir por meio de conversas iterativas, produzindo diagramas profissionais e compatíveis com padrões em minutos.

Seja você quem está projetando firmware para a próxima geração de dispositivos conectados para casa, ensinando princípios de sistemas reativos ou simplesmente buscando uma maneira robusta de especificar comportamentos dinâmicos, este estudo de caso oferece tanto um modelo de referência prático quanto um plano para aproveitar efetivamente máquinas de estado UML em projetos do mundo real.

Vamos mergulhar no ciclo de vida do termostato — do estado de espera com energia ligada até o controle autônomo de conforto e recuperação elegante de falhas.

Este estudo de caso abrangente explora como Diagramas de Máquina de Estados UML (também conhecidos como Statecharts) podem modelar com precisão o comportamento dinâmico de um termostato inteligente — um dispositivo IoT embarcado comum em casas inteligentes. O código PlantUML fornecido representa um ciclo de vida realista que equilibra controle do usuário, operação automatizada, tratamento de erros e gerenciamento de energia.

Abordaremos:

  • Contexto e motivação do mundo real

  • Principais conceitos de máquina de estados UML demonstrados

  • Análise detalhada do diagrama

  • Guias passo a passo para criar tais diagramas

  • Benefícios e extensões comuns

  • Como O Chatbot de Diagrama de Máquina de Estados com IA / Gerador pode acelerar e melhorar todo o processo de modelagem

1. Contexto Empresarial e Técnico

Modernos termostatos inteligentes (por exemplo, Nest, Ecobee, Honeywell Home) devem:

  • Responder a entradas do usuário (definir temperatura, alternar modos, desligar)

  • Operar de forma autônoma baseado em horários, padrões aprendidos ou temperatura atual da sala

  • Gerenciar falhas de forma elegante (falha no sensor, perda de rede, falha de energia)

  • Minimizar o consumo de energia

Tentar expressar esse comportamento apenas com comentários de código ou fluxogramas leva rapidamente a lógica inviável para manutenção. Um Diagrama de Máquina de Estados UML oferece:

  • Uma especificação visual e executável

  • Definição clara dos estados e transições válidos

  • Prevenção de sequências inválidas (por exemplo, não é possível aquecer quando desligado)

  • Base para geração de código, simulação e verificação formal

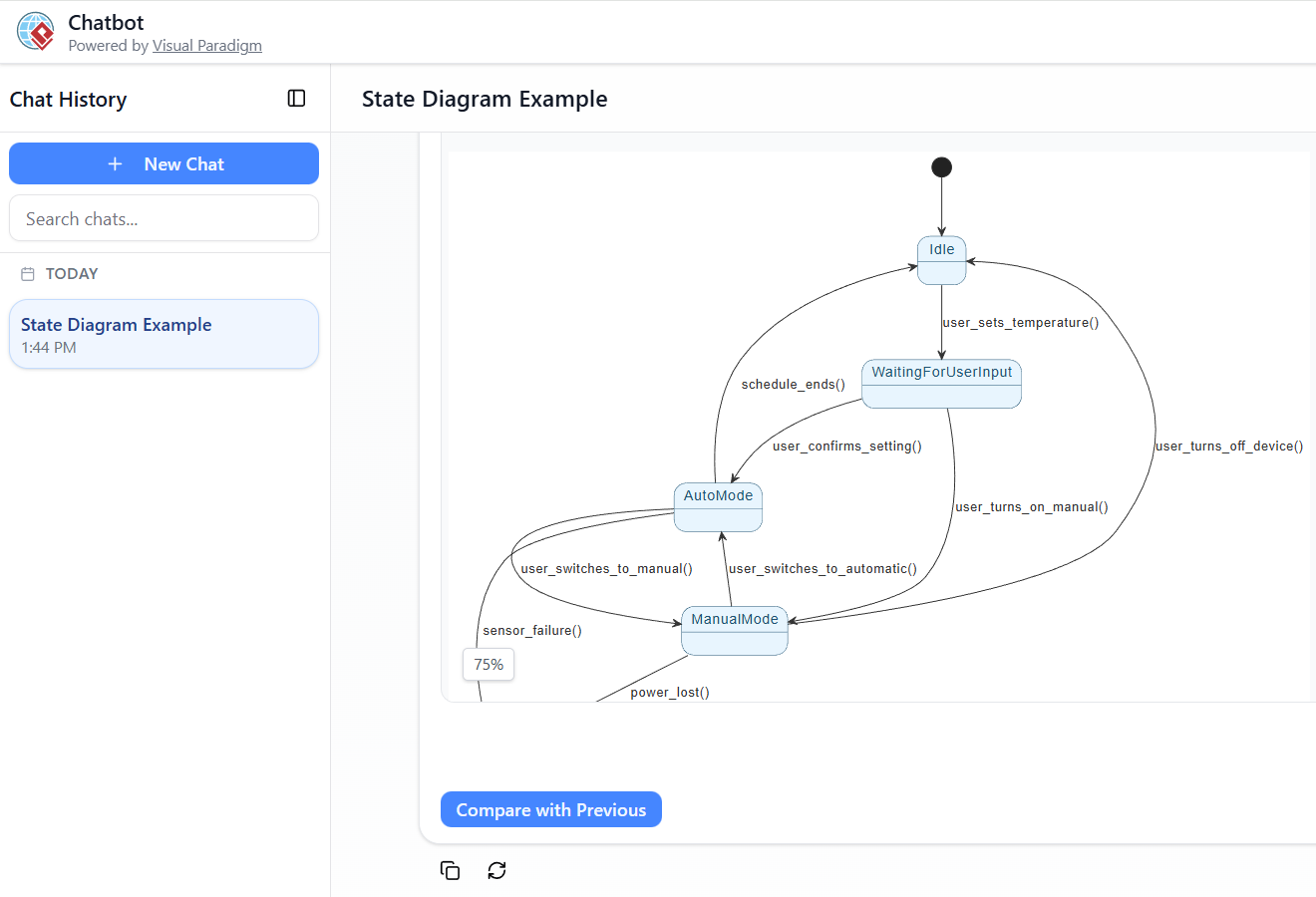

O diagrama abaixo captura o ciclo de vida típico de um termostato inteligente de forma clara, hierárquica e orientada por eventos.

Diagrama PlantUML fornecido (Termostato Inteligente)

@startuml

skinparam {
  ' Estilo geral
  ' Cores
  ArrowColor #333333
  ArrowFontColor #333333
  BackgroundColor #FFFFFF
  BorderColor #333333

  ' Estilo de estado
  State {
    BorderColor #005073
    BackgroundColor #E6F5FF
    FontColor #005073
  }
}

[*] --> Idle

Idle --> WaitingForUserInput : user_sets_temperature()
WaitingForUserInput --> AutoMode : user_confirms_setting()
WaitingForUserInput --> ManualMode : user_turns_on_manual()

AutoMode --> Idle : schedule_ends()
AutoMode --> ManualMode : user_switches_to_manual()
ManualMode --> AutoMode : user_switches_to_automatic()
ManualMode --> Idle : user_turns_off_device()

AutoMode --> Error : sensor_failure()
ManualMode --> Error : power_lost()

Error --> Disabled : system_restarts_after_reset()
Disabled --> [*] : user_turns_on_device()

@enduml

2. Conceitos-chave de Máquina de Estados UML demonstrados

Conceito Descrição Como aparece no diagrama Por que isso importa
Pseudostado inicial Ponto de partida da máquina de estados [*] --> Idle Define um ponto de entrada inequívoco
Estados simples Estados atômicos sem subestados Idle, WaitingForUserInput, Error, Disabled Modos operacionais básicos
Estados compostos (implícito) Estados que podem conter subestados (não mostrados aqui, mas comuns) AutoMode e ModoManual pode ser composto por subestados como Aquecimento/Resfriamento Suporta modelagem hierárquica
Transições Setas direcionadas que mostram a mudança do estado de origem para o estado de destino por exemplo, Inativo --> EsperandoEntradaDoUsuário : user_sets_temperature() Modela comportamento acionado por eventos
Disparadores / Eventos O que causa uma transição (ação do usuário, temporizador, leitura de sensor) user_sets_temperature(), sensor_failure(), power_lost() Torna o comportamento explícito
Guardas (não mostrado aqui) Condições booleanas nas transições Pode ser adicionado, por exemplo, [currentTemp < setTemp - histerese] Evita transições inválidas
Estado Terminal / Final Fim do ciclo de vida (pode ser múltiplo) Desativado --> [*] Modela explicitamente o desligamento
Transições Auto (não mostrado) Transição de um estado de volta para si mesmo Útil por exemplo, ModoAuto --> ModoAuto : temperatura_alterada() Gerencia mudanças internas
Atividades de Entrada / Saída / Execução (não mostrado) Ações na entrada, saída ou durante o estado por exemplo, Aquecimento : entrada / ligarAquecedor() Encapsula efeitos colaterais

3. Análise Detalhada dos Estados do Termostato Inteligente

Estado Significado / Responsabilidades Ações de Entrada/Saída (típicas) Gatilhos Possíveis de Saída
Inativo Ligado, sem controle ativo, monitorando o ambiente — Interação com o usuário
Aguardando Entrada do Usuário O usuário está configurando ativamente (definir temperatura, horário, modo) Exibir interface, mostrar configurações atuais Confirmar / Cancelar
ModoAuto Funcionando com base em horário ou controle adaptativo baseado em IA Carregar horário, iniciar regulação de temperatura Fim do horário, sobrecarga manual, falha
ModoManual O usuário forçou uma temperatura específica Manter o ponto definido fixo, ignorar o horário Mudar para automático, desligar, falha
Erro Falha detectada (falha no sensor, perda de comunicação, problema de energia) Registrar erro, exibir alerta na tela Reiniciar / Reiniciar
Desativado Usuário desligou explicitamente; sem operação Salvar as últimas configurações, entrar em modo de sono de baixo consumo Ligar

4. Guias Passo a Passo para Criar um Diagrama de Máquina de Estados

  1. Identifique o Objeto / Sistema
    → Foque em uma entidade (aqui: TermostatoController).

  2. Liste os Estados Principais
    → Planeje as fases do ciclo de vida (Inativo → Modos Ativos → Erro/Desligado).

  3. Defina Transições e Gatilhos
    → Pergunte: “Qual evento causa uma mudança a partir deste estado?”
    → Inclua eventos do usuário, temporizadores e leituras de sensores.

  4. Adicione Guardas (se necessário)
    → Condições como [temperatura < 18°C].

  5. Especifique Ações
    → Atividades de entrada/saída/fazer (por exemplo, ligar o ventilador, registrar evento).

  6. Use Hierarquia (Estados Compostos)
    → Agrupe Aquecimento/Resfriamento dentro ModoAutomático.

  7. Gerenciar Erros e Terminação
    → Sempre inclua recuperação de erros e estados finais.

  8. Validar
    → Certifique-se de que não existam estados mortos, estados inacessíveis ou transições inválidas.

  9. Iterar e Refinar
    → Adicione regiões ortogonais (por exemplo, comportamentos separados de “Exibição” e “Controle”).

5. Extensões do Mundo Real e Melhores Práticas

  • Adicionar Regiões Ortogonais
    → Uma região para Aquecimento/Resfriamento, outra para Conectividade Wi-Fi (Conectado / Desconectado).

  • Pseud-estado de Histórico
    → Retornar ao último subestado (por exemplo, retomar Aquecimento após a restauração de energia).

  • Tempo limite
    → Inativo --> Desativado : após(30min) (desligamento automático).

  • Estados Concorrentes
    → Atualizações de exibição independentes da lógica de controle.

  • Geração de Código
    → Muitas ferramentas (incluindo o Visual Paradigm) podem gerar código de padrão de estado a partir do diagrama.

6. Como o Gerador de Diagrama de Máquina de Estados com IA do Visual Paradigm / Chatbot automatiza e melhora esse processo

O Visual Paradigm (VP) oferece uma das suites de modelagem UML com IA mais madurascom suporte dedicado paraem 2026, com suporte dedicado paraDiagramas de Máquina de Estadospor meio de ambos:

Principais vantagens de usar a IA do VP para este estudo de caso

  1. Geração instantânea a partir de linguagem natural
    Exemplo de prompt:

    “Crie umDiagrama de Máquina de Estados UML para um termostato inteligente com estados: Ocioso, AguardandoEntradaDoUsuário, ModoAutomático, ModoManual, Erro, Desativado. Transições: usuário define temperatura de Ocioso para AguardandoEntradaDoUsuário, confirma para ModoAutomático ou ModoManual, falhas para Erro, reinicia para Desativado, ligação de energia a partir de Desativado.”

    → A IA gera um diagrama limpo e editável em segundos — estados, transições, eventos e layout.

  2. Aprimoramento iterativo por meio do chat

    • “Adicione um estado composto para ModoAutomático com subestados Aquecimento e Resfriamento”

    • “Inclua guardas: de Aquecimento para Resfriamento quando [currentTemp > setTemp + 2]”

    • “Adicione uma ação de entrada em Aquecimento: turnOnHeater()”
      → O diagrama é atualizado em tempo real na interface do chat.

  3. Saída compatível com padrões e profissional

    • Utiliza a notação UML 2.5 correta

    • Aplica automaticamente estilos profissionais (retângulos arredondados, setas adequadas)

    • Suporta estados hierárquicos, histórico, pontos de entrada/saída

  4. Visualização dual e fonte PlantUML

    • Painel direito: diagrama renderizado + aba PlantUML

    • Edite o PlantUML diretamente, se desejar, ou exporte para um projeto VP

  5. Integração e Exportação

    • Importe o diagrama gerado para o VP Desktop para simulação, geração de código e rastreabilidade

    • Exporte como PNG/SVG/PDF ou incorpore na documentação

  6. Apoio ao Aprendizado e Validação

    • Pergunte: “Explique por que precisamos de um estado final aqui” ou “Sugira melhorias para tolerância a falhas”

    • Ótimo para estudantes, arquitetos ou equipes revisando o comportamento de dispositivos IoT

Tipos de Diagramas Suportados (Status 2026)

O VP AI suporta13+ tipos de UML e relacionados, incluindo:

Para casa inteligente / IoT sistemas, você pode gerar rapidamente diagramas complementares (por exemplo, Diagrama de Componentes para módulos de hardware, Diagrama de Sequência para interação usuário ↔ nuvem).

Conclusão

O Visual Paradigm Chatbot de Diagrama de Máquina de Estados AI / Gerador transforma uma tarefa manual de modelagem de múltiplas horas em uma conversa de minutos. Elimina erros de sintaxe, aplica padrões UML e permite que você se concentre em comportamento correto em vez de desenhar setas. Para projetos do mundo real, como termostatos inteligentes, isso significa prototipagem mais rápida, documentação melhor e menos erros no firmware de produção.

Você gostaria de um prompt refinado para gerar uma versão aprimorada deste diagrama de termostato (com compostos, ações e guardas) em Visual Paradigm AI? Ou um tipo de diagrama complementar?
