Studi Kasus: Pemodelan Sistem Termostat Cerdas dengan Diagram Mesin Status UML

Di era rumah pintar dan kenyamanan yang didorong oleh IoT, termostat cerdasberdiri sebagai salah satu contoh paling sukses dari sistem tertanam yang menggabungkan kenyamanan pengguna, efisiensi energi, dan pengambilan keputusan otonom. Perangkat seperti Nest, Ecobee, atau Honeywell Home tidak hanya merespons perintah langsung tetapi juga belajar dari pola, beradaptasi dengan jadwal, mendeteksi perubahan lingkungan, dan pulih secara halus dari kerusakan seperti gangguan listrik atau kegagalan sensor.

Di inti perangkat semacam ini terletak pada logika kontrol— perilaku reaktif dan berbasis peristiwa yang harus dapat diandalkan dalam menangani berbagai skenario: pengguna secara manual mengganti jadwal, program harian berjalan pada pukul 7 pagi, suhu ruangan menyimpang dari zona nyaman, atau sistem memasuki shutdown aman setelah mendeteksi masalah perangkat keras.

Meskipun bagan alir atau pseudocode dapat menggambarkan sebagian dari logika ini, mereka dengan cepat menjadi rumit saat menangani kondisi yang tumpang tindih, prioritas peristiwa, dan jalur pemulihan. Di sinilah Diagram Mesin Status UML (juga disebut Statecharts) terbukti sangat berharga. Mereka menawarkan spesifikasi yang tepat, visual, dan dapat dieksekusi dari siklus hidup sistem—menentukan secara tepat state mana yang valid, peristiwa apa yang memicu perubahan, dalam kondisi apa transisi terjadi, dan tindakan apa yang dilakukan saat masuk, keluar, atau selama suatu state.

Studi kasus ini mengkaji alur kerja termostat cerdas yang realistis yang dimodelkan sebagai UML Diagram Mesin Statusmenggunakan notasi PlantUML. Contoh ini menangkap mode operasional utama (Idle, konfigurasi pengguna, penjadwalan otomatis, override manual), ketahanan terhadap kesalahan (state Error), dan manajemen daya (state Disabled), sambil menggambarkan konsep-konsep dasar UML seperti:

Pseudostate awal dan akhir
Transisi yang dipicu peristiwa
Potensi hierarkis (tersirat untuk substate masa depan seperti Pemanasan/Pendinginan)
Pemisahan yang jelas antara perilaku yang didorong pengguna vs. yang didorong sistem
Penanganan kesalahan dan terminasi yang eksplisit

Dengan menganalisis diagram ini, kami menunjukkan bagaimana mesin status membawa kejelasan dalam desain sistem tertanam, mengurangi bug implementasi, memungkinkan verifikasi formal, dan berfungsi sebagai dokumentasi hidup bagi pengembang, pengujicoba, dan pemangku kepentingan.

Selain itu, kami mengeksplorasi bagaimana alat bantu AI modern—khususnya Visual Paradigm’s AI State Machine Diagram Chatbot/Generator— secara dramatis mempercepat pembuatan, penyempurnaan, dan perluasan model-model semacam ini. Apa yang dulu membutuhkan jam-jam menggambar manual kini bisa dimulai dengan satu deskripsi berbahasa alami dan berkembang melalui percakapan iteratif, menghasilkan diagram profesional yang sesuai standar dalam hitungan menit.

Apakah Anda sedang merancang firmware untuk generasi berikutnya perangkat rumah terhubung, mengajarkan prinsip-prinsip sistem reaktif, atau hanya mencari cara kuat untuk menentukan perilaku dinamis, studi kasus ini memberikan model referensi praktis dan kerangka kerja untuk memanfaatkan mesin status UML secara efektif dalam proyek-proyek dunia nyata.

Mari kita masuk ke siklus hidup termostat—dari mode idle saat hidup hingga kontrol kenyamanan otonom dan pemulihan kegagalan yang halus.

Studi kasus komprehensif ini mengeksplorasi bagaimana Diagram Mesin Status UML (juga dikenal sebagai Statecharts) dapat memodelkan secara tepat perilaku dinamis dari sebuah termostat cerdas— perangkat IoT tertanam umum di rumah pintar. Kode PlantUML yang disediakan merepresentasikan siklus hidup yang realistis yang menyeimbangkan kendali pengguna, operasi otomatis, penanganan kesalahan, dan manajemen daya.

Kami akan membahas:

Konteks dunia nyata & motivasi
Konsep utama diagram mesin keadaan UML yang ditunjukkan
Pembagian rinci dari diagram
Panduan langkah demi langkah untuk membuat diagram semacam ini
Manfaat & ekstensi umum
Bagaimana Visual Paradigm’s Chatbot Diagram Mesin Keadaan AI / Pembuat dapat mempercepat dan meningkatkan seluruh proses pemodelan

1. Konteks Bisnis & Teknis

Modern termostat cerdas (contoh: Nest, Ecobee, Honeywell Home) harus:

Merespons masukan pengguna (mengatur suhu, beralih mode, matikan daya)
Beroperasi secara otonom berdasarkan jadwal, pola yang dipelajari, atau suhu ruangan saat ini
Menangani gangguan secara elegan (gagal sensor, kehilangan jaringan, pemadaman listrik)
Meminimalkan konsumsi energi

Mencoba menggambarkan perilaku ini hanya dengan komentar kode atau bagan alir dengan cepat mengarah pada logika yang sulit dipelihara. Sebuah Diagram Mesin Keadaan UML memberikan:

Spesifikasi visual yang dapat dieksekusi
Definisi jelas mengenai status dan transisi yang valid
Pencegahan urutan yang tidak valid (misalnya, tidak bisa memanaskan saat mati)
Dasar untuk generasi kode, simulasi, dan verifikasi formal

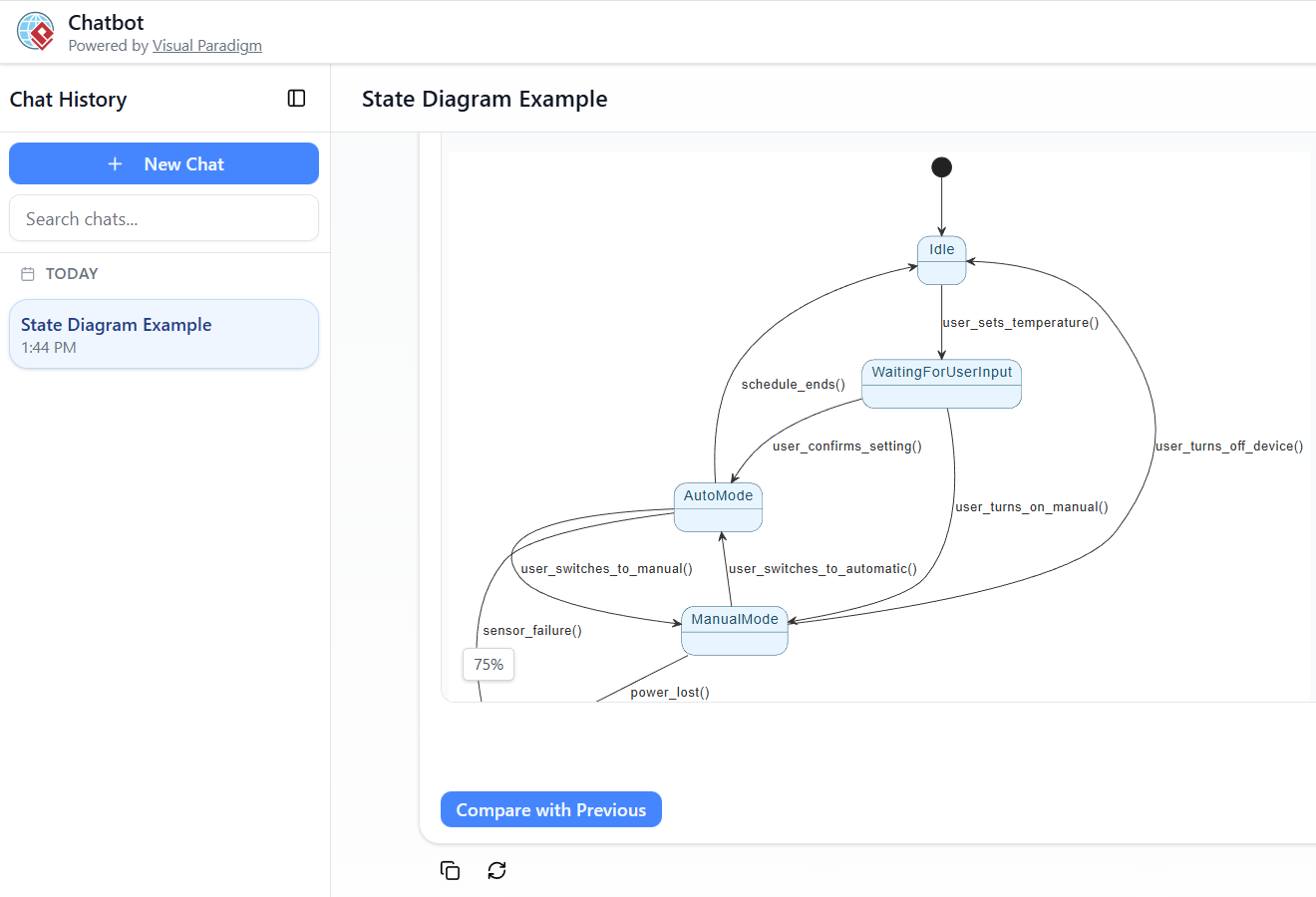

Diagram di bawah ini menggambarkan siklus hidup termostat cerdas yang umum dengan cara yang bersih, hierarkis, dan berbasis peristiwa.

Diagram PlantUML yang Disediakan (Termostat Cerdas)

@startuml

skinparam {
  ' Gaya keseluruhan
  ' Warna
  ArrowColor #333333
  ArrowFontColor #333333
  BackgroundColor #FFFFFF
  BorderColor #333333

  ' Gaya status
  State {
    BorderColor #005073
    BackgroundColor #E6F5FF
    FontColor #005073
  }
}

[*] --> Idle

Idle --> WaitingForUserInput : user_sets_temperature()
WaitingForUserInput --> AutoMode : user_confirms_setting()
WaitingForUserInput --> ManualMode : user_turns_on_manual()

AutoMode --> Idle : schedule_ends()
AutoMode --> ManualMode : user_switches_to_manual()
ManualMode --> AutoMode : user_switches_to_automatic()
ManualMode --> Idle : user_turns_off_device()

AutoMode --> Error : sensor_failure()
ManualMode --> Error : power_lost()

Error --> Disabled : system_restarts_after_reset()
Disabled --> [*] : user_turns_on_device()

@enduml

2. Konsep Utama Mesin State UML yang Ditunjukkan

Konsep	Deskripsi	Cara Muncul dalam Diagram	Mengapa Ini Penting
Pseudostate Awal	Titik awal mesin state	`[*] --> Idle`	Menentukan titik masuk yang tidak ambigu
Status Sederhana	Status atomik tanpa substatus	`Idle`, `MenungguInputPengguna`, `Error`, `Nonaktif`	Mode operasi dasar
Status Komposit (dipahami)	Status yang dapat berisi substatus (tidak ditampilkan di sini tetapi umum)	`ModeOtomatis` dan `ModeManual` dapat berupa komposit dengan substate seperti `Pemanasan`/`Pendinginan`	Mendukung pemodelan hierarkis
Transisi	Panah berarah yang menunjukkan perubahan dari status sumber ke status tujuan	misalnya, `Idle --> MenungguInputPengguna : user_sets_temperature()`	Memodelkan perilaku yang didorong peristiwa
Pemicu / Peristiwa	Apa yang menyebabkan transisi (tindakan pengguna, timer, pembacaan sensor)	`user_sets_temperature()`, `sensor_failure()`, `power_lost()`	Membuat perilaku menjadi jelas
Pengaman (tidak ditampilkan di sini)	Kondisi Boolean pada transisi	Dapat ditambahkan, misalnya, `[currentTemp < setTemp - hysteresis]`	Mencegah transisi yang tidak valid
Status Terminal / Akhir	Akhir dari siklus hidup (dapat lebih dari satu)	`Nonaktif --> [*]`	Secara eksplisit memodelkan pemadaman
Transisi Diri (tidak ditampilkan)	Transisi dari suatu keadaan kembali ke dirinya sendiri	Berguna untuk misalnya `AutoMode --> AutoMode : temperature_changed()`	Menangani perubahan internal
Kegiatan Masuk / Keluar / Lakukan (tidak ditampilkan)	Tindakan saat memasuki keadaan, keluar dari keadaan, atau saat berada dalam keadaan	misalnya `Pemanasan : masuk / nyalakanPemanas()`	Mengemas efek samping

3. Rincian Detail dari Keadaan Termostat Cerdas

Keadaan	Makna / Tanggung Jawab	Tindakan Masuk/Keluar (umum)	Pemicu Keluaran yang Mungkin
Diam	Menyala, tidak ada kontrol aktif, memantau lingkungan	—	Interaksi pengguna
Menunggu Masukan Pengguna	Pengguna sedang aktif mengkonfigurasi (atur suhu, jadwal, mode)	Tampilkan UI, tampilkan pengaturan saat ini	Konfirmasi / Batal
Mode Otomatis	Berjalan berdasarkan jadwal atau kontrol adaptif berbasis AI	Muat jadwal, mulai regulasi suhu	Akhir jadwal, penggantian manual, kesalahan
Mode Manual	Pengguna telah memaksa suhu tertentu	Tahan setpoint tetap, abaikan jadwal	Beralih ke otomatis, matikan, terjadi kesalahan
Kesalahan	Kesalahan terdeteksi (gagal sensor, kehilangan komunikasi, masalah listrik)	Catat kesalahan, tampilkan peringatan di layar	Reset / Mulai ulang
Nonaktif	Pengguna secara eksplisit mematikan; tidak ada operasi	Simpan pengaturan terakhir, masuk ke mode tidur daya rendah	Hidupkan

4. Panduan Langkah demi Langkah untuk Membuat Diagram Mesin Status

Identifikasi Objek/Sistem
→ Fokus pada satu entitas (di sini: ThermostatController).
Daftar Status Utama
→ Pikirkan tahapan siklus hidup (Idle → Mode Aktif → Kesalahan/Mati).
Tentukan Transisi & Pemicu
→ Tanyakan: “Peristiwa apa yang menyebabkan perubahan dari status ini?”
→ Sertakan peristiwa pengguna, pengatur waktu, pembacaan sensor.
Tambahkan Pembatas (jika diperlukan)
→ Kondisi seperti [suhu < 18°C].
Tentukan Tindakan
→ Kegiatan masuk/keluar/lakukan (misalnya, nyalakan kipas, catat peristiwa).
Gunakan Hierarki (Status Komposit)
→ Kelompokkan Pemanasan/Pendinginan di dalam ModeOtomatis.
Kelola Kesalahan & Penghentian
→ Selalu sertakan pemulihan kesalahan dan status akhir.
Validasi
→ Pastikan tidak ada status mati, status yang tidak dapat diakses, atau transisi yang tidak valid.
Iterasi & Perbaiki
→ Tambahkan wilayah ortogonal (misalnya, perilaku “Tampilan” dan “Kontrol” yang terpisah).

5. Ekstensi Dunia Nyata & Praktik Terbaik

Tambahkan Wilayah Ortogonal
→ Satu wilayah untuk Pemanasan/Pendinginan, yang lain untuk Konektivitas Wi-Fi (Terhubung / Terputus).
Pseudostate Sejarah
→ Kembali ke substate terakhir (misalnya, lanjutkan Pemanasan setelah pemulihan daya).
Waktu Habis
→ Idle --> Nonaktif : setelah(30menit) (pemadaman otomatis).
Status Paralel
→ Pembaruan tampilan berjalan secara independen dari logika kontrol.
Generasi Kode
→ Banyak alat (termasuk Visual Paradigm) dapat menghasilkan kode pola status dari diagram.

6. Bagaimana Generasi Diagram Mesin State AI Visual Paradigm / Chatbot Mengotomatisasi & Memperbaiki Proses Ini

Visual Paradigm (VP) menawarkan salah satu suite pemodelan UML berbasis AI yang paling matangsuite pemodelan UML berbasis AIpada tahun 2026, dengan dukungan khusus untukDiagram Mesin Statemelalui kedua cara:

Generasi Diagram AI (Edisi Profesional Desktop)
Chatbot AI (Online di chat.visual-paradigm.com)

Keunggulan Utama Menggunakan AI VP untuk Studi Kasus Ini

Generasi Instan dari Bahasa Alami
Contoh prompt:

“Buat sebuahDiagram Mesin State UML untuk termostat cerdas dengan status: Idle, WaitingForUserInput, AutoMode, ManualMode, Error, Disabled. Transisi: pengguna mengatur suhu dari Idle ke WaitingForUserInput, konfirmasi ke AutoMode atau ManualMode, gangguan ke Error, restart ke Disabled, nyalakan daya dari Disabled.”

→ AI menghasilkan diagram yang bersih dan dapat diedit dalam hitungan detik — status, transisi, peristiwa, dan tata letak.
Penyempurnaan Iteratif melalui Obrolan
- “Tambahkan status komposit untuk AutoMode dengan substatus Heating dan Cooling”
- “Sertakan penjaga: dari Heating ke Cooling ketika [currentTemp > setTemp + 2]”
- “Tambahkan tindakan masuk di Heating: turnOnHeater()”
  → Diagram diperbarui secara langsung di antarmuka obrolan.
Keluaran yang Sesuai Standar & Profesional
- Menggunakan notasi UML 2.5 yang benar
- Menerapkan gaya profesional secara otomatis (persegi panjang melengkung, panah yang tepat)
- Mendukung status hierarkis, riwayat, titik masuk/keluar
Tampilan Ganda & Sumber PlantUML
- Panel kanan: diagram yang dirender + tab PlantUML
- Edit PlantUML secara langsung jika diinginkan, atau ekspor ke proyek VP
Integrasi & Ekspor
- Impor diagram yang dihasilkan ke VP Desktop untuk simulasi, generasi kode, dan pelacakan
- Ekspor sebagai PNG/SVG/PDF atau sisipkan dalam dokumentasi
Pendukung Pembelajaran dan Validasi
- Tanya: “Jelaskan mengapa kita membutuhkan status akhir di sini” atau “Saran perbaikan untuk toleransi kesalahan”
- Sangat cocok untuk mahasiswa, arsitek, atau tim yang meninjau perilaku perangkat IoT

Jenis Diagram yang Didukung (Status 2026)

VP AI mendukung13+ jenis UML dan terkait, termasuk:

Diagram Mesin Status
Kelas, Kasus Penggunaan, Urutan, Aktivitas, Komponen, Penempatan
Persyaratan, Objek, ERD, PERT, Tabel Keputusan, C4, ArchiMate, SysML

Untuk rumah pintar / IoT sistem, Anda dapat dengan cepat menghasilkan diagram pendukung (misalnya Diagram Komponen untuk modul perangkat keras, Diagram Urutan untuk interaksi pengguna ↔ awan).

Inti Permasalahan

The Visual Paradigm AI Chatbot Diagram Mesin Status / Pembuat mengubah tugas pemodelan manual selama beberapa jam menjadi percakapan selama percakapan selama beberapa menit. Ini menghilangkan kesalahan sintaks, menerapkan standar UML, dan memungkinkan Anda fokus pada perilaku yang benar daripada menggambar panah. Untuk proyek dunia nyata seperti termostat pintar, ini berarti prototipe yang lebih cepat, dokumentasi yang lebih baik, dan lebih sedikit bug dalam firmware produksi.

Apakah Anda ingin prompt yang disempurnakan untuk menghasilkan versi yang ditingkatkan dari diagram termostat ini (dengan komposit, tindakan, dan pembatas) di Visual Paradigm AI? Atau jenis diagram pendukung?
