Wprowadzenie
Ten studium przypadku skupia się na procesie wypłaty gotówki z bankomatu, ilustrując sposób, w jaki użytkownik współdziała z bankomatem w celu wypłaty gotówki. Diagram sekwencji UML przedstawia wizualną reprezentację interakcji między użytkownikiem, bankomatem, kartą, bankiem i kontem bankowym. Niniejsze studium przypadku wyjaśni kluczowe koncepcje diagramów sekwencji UML i rozszyfruje diagram w celu zrozumienia procesu wypłaty gotówki z bankomatu.
Kluczowe koncepcje diagramów sekwencji UML
Diagram sekwencji UML
Diagram sekwencji UML to rodzaj diagramu interakcji, który pokazuje, jak obiekty komunikują się w kolejności sekwencyjnej. Zapisuje zachowanie systemu, ilustrując sekwencję wiadomości wymienianych między obiektami w czasie.
Kluczowe elementy
- Uczestnicy: Reprezentują zewnętrzne jednostki, które współdziałają z systemem (np. Użytkownik).
- Linie życia: Pionowe linie reprezentujące istnienie obiektu lub uczestnika w czasie.
- Wiadomości: Poziome strzałki reprezentujące komunikację między liniami życia.
- Paski aktywacji: Cienkie prostokąty na liniach życia, które wskazują okres, w którym obiekt jest aktywny.
- Ramki alternatywne: Reprezentują alternatywne przebiegi lub gałęzie warunkowe w sekwencji.

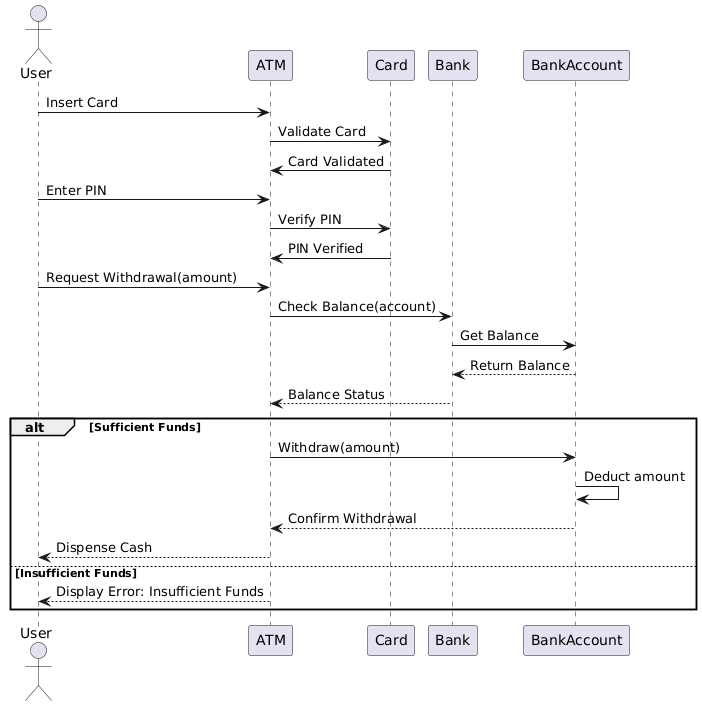

Interpretacja diagramu procesu wypłaty gotówki z bankomatu
Uczestnicy i linie życia
- Użytkownik: Zewnętrzna jednostka współdziałająca z bankomatem.
- Bankomat: Automatyczny bankomat, który ułatwia proces wypłaty.
- Karta: Karta bankowa użytkownika używana do uwierzytelnienia.
- Bank: Instytucja finansowa, która przetwarza transakcję.
- Konto bankowe: Konto bankowe użytkownika, z którego wypłacane są środki.
Sekwencja zdarzeń
- Włóż kartę: Użytkownik włącza kartę do bankomatu.
- Weryfikacja karty: Bankomat weryfikuje kartę poprzez komunikację z bankiem.
- Karta zwalidowana: Bank potwierdza ważność karty.
- Wprowadź PIN: Użytkownik wprowadza PIN.
- Weryfikacja PIN: Bankomat weryfikuje PIN z bankiem.
- PIN zwalidowany: Bank potwierdza ważność PIN.
- Prośba o wypłatę (kwota): Użytkownik prosi o wypłatę konkretnej kwoty.
- Sprawdzenie salda (konto): Bankomat sprawdza saldo konta z bankiem.
- Pobranie salda: Bank pobiera saldo konta.
- Zwrócenie salda: Bank zwraca saldo do bankomatu.
- Status salda: Bankomat ocenia status salda.
Alternatywne przebiegi
-
Wystarczające środki:
- Wypłać (kwota): Bankomat inicjuje proces wypłaty.
- Odejmij kwotę: Bank odejmuje kwotę z konta.
- Potwierdź wypłatę: Bank potwierdza wypłatę.
- Wydaj gotówkę: ATM wydaje gotówkę użytkownikowi.
-
Niewystarczające środki:
- Wyświetl błąd: Niewystarczające środki: ATM wyświetla komunikat o błędzie wskazujący na niewystarczające środki.
Wnioski
Diagram sekwencji UML dla procesu wypłaty przez bankomat przedstawia jasny i szczegółowy obraz interakcji między użytkownikiem, bankomatem, kartą, bankiem i kontem bankowym. Wyróżnia sekwencyjne kroki oraz gałęzie warunkowe związane z procesem wypłaty, ułatwiając zrozumienie i analizę zachowania systemu. Ten przypadek ilustruje znaczenie diagramów sekwencji UML w wizualizacji i komunikacji dynamicznych interakcji w systemie.
