Studium przypadku: Modelowanie systemu inteligentnego termostatu za pomocą diagramów maszyn stanów UML

W erze inteligentnych domów i komfortu napędzanego IoT, inteligentne termostaty stanowią jedno z najbardziej udanych przykładów systemów wbudowanych łączących wygodę użytkownika, efektywność energetyczną i autonomiczne podejmowanie decyzji. Urządzenia takie jak Nest, Ecobee lub Honeywell Home nie tylko reagują na bezpośrednie polecenia, ale także uczą się z wzorców, dostosowują się do harmonogramów, wykrywają zmiany środowiska i płynnie odzyskują po awariach, takich jak przerwy w zasilaniu lub uszkodzenia czujników.

W centrum takiego urządzenia znajduje się jego logika sterowania — zachowanie reaktywne, sterowane zdarzeniami, które musi wiarygodnie obsługiwać różne scenariusze: ręczne przejęcie przez użytkownika harmonogramu, uruchomienie dziennego programu o 7 rano, odchylenie temperatury pomieszczenia poza strefę komfortu lub wejście systemu w bezpieczne wyłączanie po wykryciu problemu sprzętowego.

Choć schematy blokowe lub pseudokod mogą przedstawiać części tej logiki, szybko stają się zamieszane przy obsłudze nakładających się warunków, priorytetów zdarzeń i ścieżek odzyskiwania. Tutaj właśnie diagramy maszyn stanów UML (nazywane również Statecharts) okazują się nieocenione. Zapewniają precyzyjne, wizualne i wykonywalne specyfikacje cyklu życia systemu — definiując dokładnie, które stany są ważne, jakie zdarzenia wywołują zmiany, w jakich warunkach zachodzą przejścia oraz jakie działania są wykonywane przy wejściu, wyjściu lub w trakcie stanu.

To studium przypadku analizuje realistyczny przepływ pracy inteligentnego termostatu zamodelowany jako diagram maszyny stanów UML diagram maszyny stanów z użyciem notacji PlantUML. Przykład odzwierciedla podstawowe tryby działania (Pusta, konfiguracja użytkownika, automatyczne planowanie, przejęcie ręczne), odporność na błędy (stan Błąd) i zarządzanie zasilaniem (stan Wyłączony), jednocześnie ilustrując podstawowe koncepcje UML, takie jak:

  • Pseudostany początkowy i końcowy
  • Przejścia wyzwalane zdarzeniami
  • Potencjał hierarchiczny (zaimplikowany dla przyszłych podstanów, takich jak Ogrzewanie/Chłodzenie)
  • Jasne rozróżnienie zachowań sterowanych przez użytkownika w porównaniu do tych sterowanych przez system
  • Jasne obsługiwane błędy i zakończenia

Analizując ten diagram, pokazujemy, jak maszyny stanów wprowadzają przejrzystość w projektowanie systemów wbudowanych, zmniejszają błędy implementacji, umożliwiają weryfikację formalną i pełnią funkcję żywej dokumentacji dla programistów, testerów i innych zaangażowanych stron.

Dodatkowo badamy, jak nowoczesne narzędzia wspomagane przez sztuczną inteligencję — szczególnie Visual Paradigm’s Chatbot/generator diagramów maszyn stanów z AI — drastycznie przyspieszają tworzenie, doskonalenie i rozszerzanie takich modeli. To, co kiedyś zajmowało godziny ręcznego rysowania, teraz może zacząć się od pojedynczego opisu w języku naturalnym i rozwijać się poprzez iteracyjną rozmowę, generując profesjonalne, zgodne z normami diagramy w ciągu kilku minut.

Niezależnie od tego, czy projektujesz firmware dla następnej generacji urządzeń do domu inteligentnego, uczysz zasad systemów reaktywnych, czy po prostu poszukujesz solidnego sposobu specyfikacji dynamicznego zachowania, to studium przypadku oferuje zarówno praktyczny model referencyjny, jak i szablon do skutecznego wykorzystania maszyn stanów UML w rzeczywistych projektach.

Zajrzyjmy do cyklu życia termostatu — od stanu bezczynności po włączeniu do autonomicznego sterowania komfortem i płynnego odzyskiwania po awarii.

To kompleksowe studium przypadku bada, jak diagramy maszyn stanów UML (znanego również jako Statecharts) mogą precyzyjnie modelować dynamiczne zachowanie urządzenia inteligentnego termostatu — powszechnego urządzenia wbudowanego IoT w inteligentnych domach. Podany kod PlantUML reprezentuje realistyczny cykl życia, który równoważy kontrolę użytkownika, działanie automatyczne, obsługę błędów i zarządzanie zasilaniem.

Omówimy:

  • Kontekst rzeczywisty i motywacja

  • Kluczowe koncepcje diagramu maszyn stanów UML przedstawione

  • Szczegółowy rozkład diagramu

  • Krok po kroku wytyczne tworzenia takich diagramów

  • Zalety i typowe rozszerzenia

  • Jak Visual Paradigm’s Chatbot do diagramów maszyn stanów AI / Generator może przyspieszyć i poprawić cały proces modelowania

1. Kontekst biznesowy i techniczny

Nowoczesne inteligentne termostaty (np. Nest, Ecobee, Honeywell Home) muszą:

  • Reagować na wejścia użytkownika (ustawienie temperatury, przełączanie trybów, wyłączanie)

  • Działać autonomicznie na podstawie harmonogramów, nauczonych wzorców lub aktualnej temperatury pomieszczenia

  • Obsługiwać awarie zgodnie z zasadami (awaria czujnika, utrata połączenia sieciowego, awaria zasilania)

  • Minimalizować zużycie energii

Próba wyrażenia tego zachowania tylko za pomocą komentarzy kodu lub schematów przepływu szybko prowadzi do niewspółczynnikowej logiki. Diagram diagram maszyn stanów UML zapewnia:

  • Wizualna, wykonywalna specyfikacja

  • Jasna definicja ważnych stanów i przejść

  • Zapobieganie nieprawidłowym sekwencjom (np. nie można ogrzewać, gdy urządzenie jest wyłączone)

  • Podstawa generowania kodu, symulacji i weryfikacji formalnej

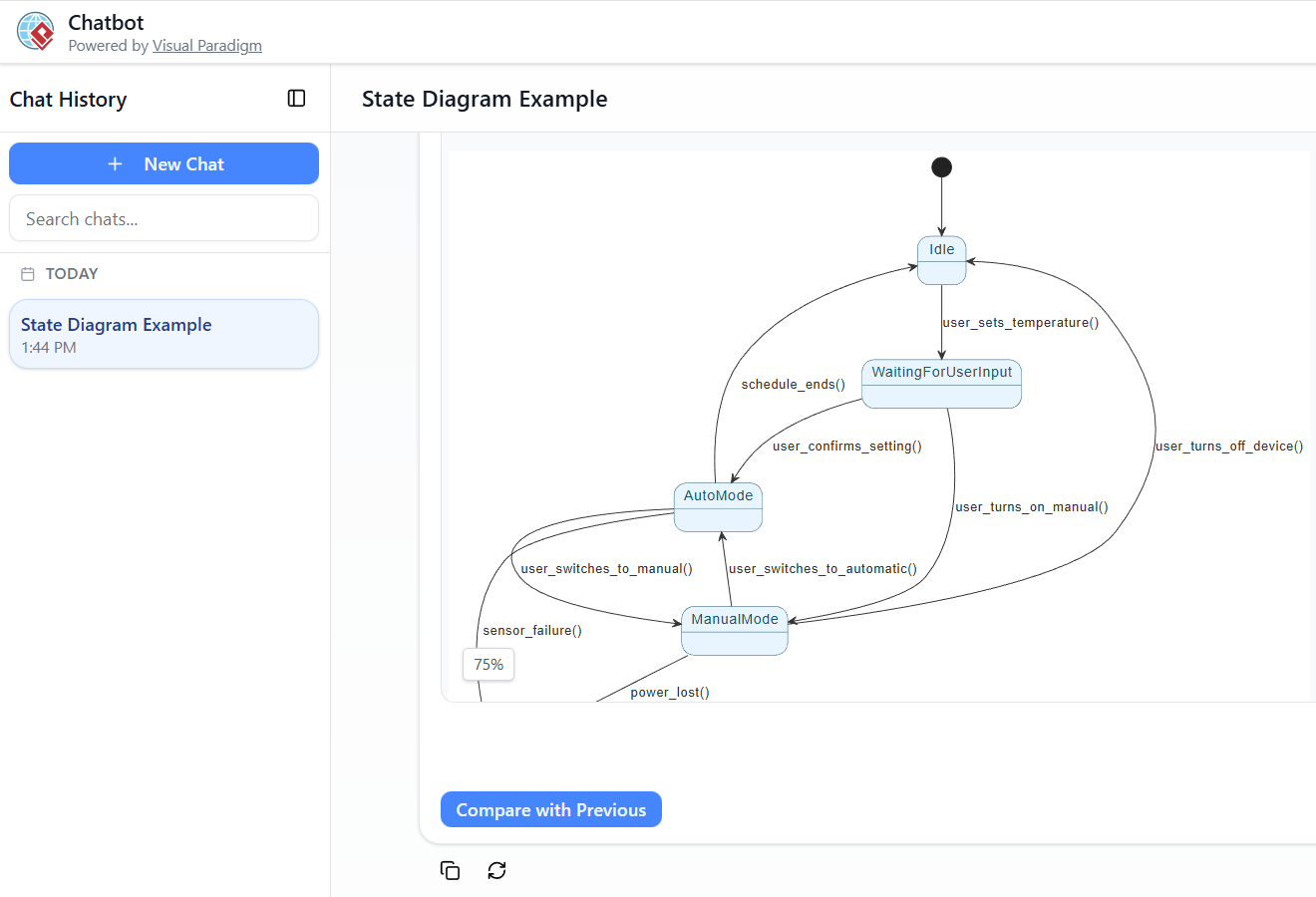

Diagram poniżej przedstawia typowy cykl życia inteligentnego termostatu w sposób przejrzysty, hierarchiczny i oparty na zdarzeniach.

Podany diagram PlantUML (inteligentny termostat)

@startuml

skinparam {
  ' Ogólny styl
  ' Kolory
  ArrowColor #333333
  ArrowFontColor #333333
  BackgroundColor #FFFFFF
  BorderColor #333333

  ' Styl stanów
  State {
    BorderColor #005073
    BackgroundColor #E6F5FF
    FontColor #005073
  }
}

[*] --> Idle

Idle --> WaitingForUserInput : user_sets_temperature()
WaitingForUserInput --> AutoMode : user_confirms_setting()
WaitingForUserInput --> ManualMode : user_turns_on_manual()

AutoMode --> Idle : schedule_ends()
AutoMode --> ManualMode : user_switches_to_manual()
ManualMode --> AutoMode : user_switches_to_automatic()
ManualMode --> Idle : user_turns_off_device()

AutoMode --> Error : sensor_failure()
ManualMode --> Error : power_lost()

Error --> Disabled : system_restarts_after_reset()
Disabled --> [*] : user_turns_on_device()

@enduml

2. Ilustrowane kluczowe koncepcje maszyny stanów UML

Koncepcja Opis Jak się pojawia na diagramie Dlaczego to ma znaczenie
Początkowy pseudostan Punkt początkowy maszyny stanów [*] --> Poczekiwanie Określa jednoznaczny punkt wejścia
Proste stany Stanów atomowych bez podstanów Poczekiwanie, Oczekiwanie na dane użytkownika, Błąd, Wyłączony Podstawowe tryby działania
Stany złożone (oznaczone) Stany, które mogą zawierać podstany (nie pokazane tutaj, ale powszechne) Tryb automatyczny i TrybRęczny może być złożone z podstanów takich jak Grzanie/Chłodzenie Obsługuje modelowanie hierarchiczne
Przejścia Kierowane strzałki pokazujące zmianę od stanu źródłowego do stanu docelowego np. Nieaktywny --> OczekiwanieNaWejścieUżytkownika : user_sets_temperature() Modeluje zachowanie sterowane zdarzeniami
Wyzwalacze / Zdarzenia Co powoduje przejście (działanie użytkownika, zegar, odczyt czujnika) user_sets_temperature(), sensor_failure(), power_lost() Robi zachowanie jawne
Ochrony (nie pokazane tutaj) Warunki logiczne na przejściach Może być dodane, np. [currentTemp < setTemp - hysteresis] Zapobiega nieprawidłowym przejściom
Stan końcowy / końcowy Koniec cyklu życia (może być wiele) Wyłączony --> [*] Jawnie modeluje wyłączanie
Przejścia samodzielne (nie pokazano) Przejście z stanu z powrotem do tego samego stanu Polecamy na przykład AutoMode --> AutoMode : temperature_changed() Obsługuje zmiany wewnętrzne
Aktywności wejścia / wyjścia / wykonywania (nie pokazano) Działania podczas wejścia do stanu, wyjścia z niego lub podczas przebywania w nim na przykład Ogrzewanie : wejście / turnOnHeater() Uwzględnia skutki uboczne

3. szczegółowy rozkład stanów termostatu inteligentnego

Stan Znaczenie / odpowiedzialności Działania wejścia/wyjścia (typowe) Możliwe wyzwalacze wyjściowe
Pusta Włączone, brak aktywnego sterowania, monitorowanie środowiska — Interakcja z użytkownikiem
Oczekiwanie na dane użytkownika Użytkownik aktywnie konfiguruje (ustawienie temperatury, harmonogramu, trybu) Wyświetlanie interfejsu użytkownika, pokazywanie aktualnych ustawień Potwierdź / Anuluj
Tryb automatyczny Działa według harmonogramu lub adaptacyjnego sterowania opartego na AI Załaduj harmonogram, rozpocznij regulację temperatury Zakończenie harmonogramu, ręczne przejęcie kontroli, awaria
Tryb ręczny Użytkownik ustawił określoną temperaturę Utrzymaj stałą ustawioną wartość, zignoruj harmonogram Przełącz na auto, wyłącz, błąd
Błąd Wykryto błąd (awaria czujnika, utrata komunikacji, problem z zasilaniem) Zaloguj błąd, wyświetl ostrzeżenie na wyświetlaczu Zresetuj / Uruchom ponownie
Wyłączone Użytkownik jawnie wyłączył; brak działania Zapisz ostatnie ustawienia, przejdź do trybu niskiego zużycia energii Włącz

4. Krok po kroku: Instrukcje tworzenia diagramu maszyn stanów

  1. Zidentyfikuj obiekt / system
    → Skup się na jednym obiekcie (tutaj: ThermostatController).

  2. Wylicz główne stany
    → Przemyśl fazy cyklu życia (Nieaktywny → Tryby aktywne → Błąd/Wyłączony).

  3. Zdefiniuj przejścia i wyzwalacze
    → Zadaj pytanie: „Jaki zdarzenie powoduje zmianę stanu?”
    → Uwzględnij zdarzenia użytkownika, zegary, odczyty czujników.

  4. Dodaj warunki (jeśli potrzebne)
    → Warunki takie jak [temperatura < 18°C].

  5. Określ działania
    → Działania wejścia/wyjścia/czasu trwania (np. włącz wentylator, zaloguj zdarzenie).

  6. Użyj hierarchii (stany złożone)
    → Zgrupuj Grzanie/Chłodzenie wewnątrz TrybAuto.

  7. Obsługa błędów i zakończenia
    → Zawsze uwzględnij odtworzenie błędów i stany końcowe.

  8. Weryfikuj
    → Upewnij się, że nie ma stanów martwych, nieosiągalnych stanów ani nieprawidłowych przejść.

  9. Iteruj i doskonal
    → Dodaj regiony ortogonalne (np. oddzielne zachowanie „Wyświetlacz” i „Sterowanie”).

5. Rozszerzenia z rzeczywistego świata i najlepsze praktyki

  • Dodaj regiony ortogonalne
    → Jeden region dla Grzanie/Chłodzenie, drugi dla Łączność Wi-Fi (Połączony / Rozłączony).

  • Pseudostan historii
    → Powrót do ostatniego stanu podrzędnego (np. wznowienie Grzania po przywróceniu zasilania).

  • Wygaśnięcia
    → Nieaktywny --> Wyłączony : po(30min) (automatyczne wyłączanie).

  • Stanów równoległych
    → Aktualizacje wyświetlacza są niezależne od logiki sterowania.

  • Generowanie kodu
    → Wiele narzędzi (w tym Visual Paradigm) może generować kod wzorca stanów na podstawie diagramu.

6. Jak generator diagramów maszyn stanów z AI i czatbot Visual Paradigm automatyzuje i poprawia ten proces

Visual Paradigm (VP) oferuje jedną z najbardziej dojrzałychzestawów modelowania UML z obsługą AIw 2026, z dedykowaną obsługą dlaDiagramów maszyn stanówpoprzez oba:

Główne zalety korzystania z AI Visual Paradigm w tym przypadku badawczym

  1. Natychmiastowe generowanie z języka naturalnego
    Przykład promptu:

    „Utwórzdiagram maszyny stanów UML dla inteligentnego termostatu z stanami: Bezczynność, Oczekiwanie na dane użytkownika, Tryb automatyczny, Tryb ręczny, Błąd, Wyłączony. Przejścia: użytkownik ustawia temperaturę z bezczynności do oczekiwania na dane użytkownika, potwierdza przejście do trybu automatycznego lub ręcznego, błąd prowadzi do stanu błędu, ponowne uruchomienie prowadzi do stanu wyłączony, włączenie z wyłączony.

    → AI generuje czysty, edytowalny diagram w ciągu kilku sekund — stany, przejścia, zdarzenia i układ.

  2. Iteracyjne dopasowanie poprzez czat

    • „Dodaj stan złożony dla trybu automatycznego z podstanami ogrzewania i chłodzenia”

    • „Uwzględnij warunki: z ogrzewania do chłodzenia, gdy [currentTemp > setTemp + 2]”

    • „Dodaj działanie wejściowe w ogrzewaniu: turnOnHeater()”
      → Diagram jest aktualizowany w czasie rzeczywistym w interfejsie czatu.

  3. Zgodność z normami i profesjonalny wynik

    • Używa poprawnej notacji UML 2.5

    • Automatycznie stosuje profesjonalne style (zaokrąglone prostokąty, odpowiednie strzałki)

    • Obsługuje stany hierarchiczne, historię, punkty wejścia/wyjścia

  4. Podwójny widok i źródło PlantUML

    • Prawy panel: wyrenderowany diagram + karta PlantUML

    • Edytuj kod PlantUML bezpośrednio, jeśli tego chcesz, lub eksportuj do projektu VP

  5. Integracja i eksport

    • Importuj wygenerowany diagram do VP Desktop w celu symulacji, generowania kodu i śledzenia

    • Eksportuj jako PNG/SVG/PDF lub osadź w dokumentacji

  6. Pomoc w nauce i weryfikacji

    • Zapytaj: „Wyjaśnij, dlaczego potrzebujemy stanu końcowego tutaj” lub „Zaproponuj ulepszenia w zakresie odporności na błędy”

    • Idealne dla studentów, architektów lub zespołów analizujących zachowanie urządzeń IoT

Obsługiwane typy diagramów (stan na 2026 rok)

VP AI obsługuje13+ typów UML i powiązanych, w tym:

Dla dom inteligentny / IoTsystemów możesz szybko generować diagramy uzupełniające (np. Diagram składnikówdla modułów sprzętowych, Diagram sekwencjido interakcji użytkownika ↔ chmura).

Podsumowanie

The Visual Paradigm AI Chatbot do diagramu maszyn stanów / Generatorprzekształca ręczne zadanie modelowania trwające kilka godzin w rozmowę trwającą kilka minut. Usuwa błędy składniowe, zapewnia zgodność z zasadami UML i pozwala skupić się na poprawnym zachowaniuzamiast rysowania strzałek. W przypadku rzeczywistych projektów, takich jak termostaty inteligentne, oznacza to szybsze prototypowanie, lepszą dokumentację i mniejszą liczbę błędów w oprogramowaniu produkcyjnym.

Czy chcesz zoptymalizowany prompt do wygenerowania ulepszonej wersji tego diagramu termostatu (z kompozycjami, działaniami i warunkami) w Visual Paradigm AI? Albo typ diagramu uzupełniającego?
