Poprawa wykorzystania UML w modelowaniu agilnym poprzez rozwój iteracyjny

Język modelowania unifikowany (UML) pełni rolę standardowego frameworku do wizualizacji, specyfikacji, konstruowania i dokumentowania elementów systemów oprogramowania. W rozwoju oprogramowania agilnego zintegrowanie UML poprzez procesy rozwijania iteracyjnego oferuje wiele zalet. Ten podejście poprawia projektowanie obiektów, ułatwia naukę poprzez studia przypadków i wspiera agilne zastosowanie Procesu Unifikowanego (UP). Poprzez przyjęcie podejść iteracyjnych i ewolucyjnych zespoły mogą skutecznie zarządzać zmieniającymi się wymaganiami, doskonalą modele dziedziny i poprawiać projektowanie obiektów, prowadząc do tworzenia wysokiej jakości, elastycznych systemów oprogramowania.

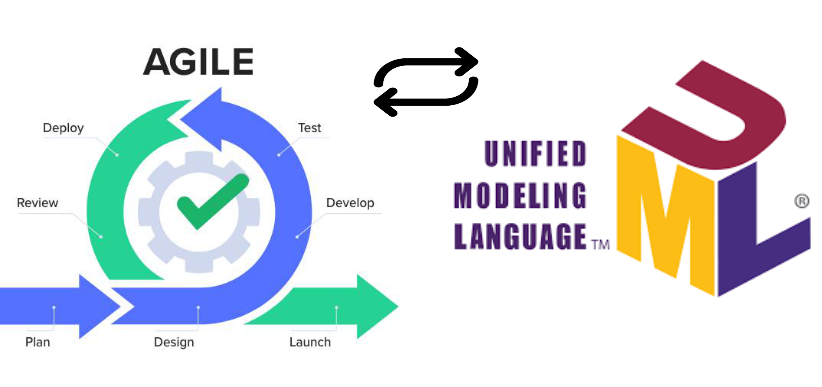

Enhancing UML Utilization in Agile Modeling through Iterative Development
Poprawa wykorzystania UML w modelowaniu agilnym poprzez rozwój iteracyjny

1. Opanowanie projektowania obiektów

Rozwój iteracyjny w połączeniu ze standardem UML 2 ułatwia opanowanie projektowania obiektów. Poprzez iteracyjne doskonalenie modeli programiści mogą stopniowo poprawiać swoje zrozumienie i zastosowanie zasad obiektowych, prowadząc do bardziej wytrzymały i elastycznych rozwiązań.

Przykład: W projekcie platformy e-commerce programiści mogą rozpocząć od podstawowego diagramu klas, aby przedstawić podstawowe encje takie jak Produkt, Klient, oraz Zamówienie. W miarę postępu projektu mogą iteracyjnie doskonalić ten diagram, dodając bardziej szczegółowe atrybuty, metody i relacje. Ten proces iteracyjny pomaga w wykrywaniu i rozwiązywaniu wad projektowych na wczesnym etapie, zapewniając bardziej stabilny i skalowalny system.

Obszary zastosowania:

  • Platformy e-commerce: Iteracyjne doskonalenie diagramów klas dla encji takich jak produkty, klienci i zamówienia.
  • Systemy finansowe: Stopniowe doskonalenie diagramów klas dla kont, transakcji i użytkowników.
  • Aplikacje medyczne: Nieustanne doskonalenie diagramów klas dla pacjentów, lekarzy i wizyt.

2. Nauka poprzez studia przypadków

Rozwój iteracyjny pozwala programistom angażować się w analizę i projektowanie obiektowe (OOAD) poprzez iteracyjne studia przypadków. Te studia wprowadzają kluczowe umiejętności, zasady obiektowe, notację UML i najlepsze praktyki, wspierając głębsze zrozumienie koncepcji projektowych i ich zastosowań praktycznych.

Przykład: Zespół pracujący nad systemem zarządzania biblioteką może wykorzystać iteracyjne studia przypadków, aby zrozumieć i zastosować zasady OOAD. Mogą rozpocząć od prostego diagramu przypadków użycia, aby zarejestrować podstawowe funkcjonalności takie jak Wypożycz książkę oraz Zwróć książkę. W miarę postępu mogą dodawać bardziej złożone przypadki użycia i doskonalić diagram, dodając wymagania niiefunkcjonalne i wyjątki.

Obszary zastosowania:

  • Oprogramowanie edukacyjne:Przykłady iteracyjne przypadków badawczych do projektowania systemów zarządzania kursami i rejestracji studentów.
  • Systemy logistyczne:Przykłady postępujące przypadków badawczych do optymalizacji łańcucha dostaw i zarządzania zapasami.
  • Planowanie zasobów przedsiębiorstwa (ERP):Przykłady iteracyjne przypadków badawczych do integracji różnych procesów biznesowych, takich jak HR, finanse i zakupy.

3. Agile podejście do Unified Process (UP)

Rozwój iteracyjny zapewnia wytyczne dotyczące stosowania Unified Process (UP) w sposób agilny, uzupełniając metody takie jak Extreme Programming (XP) i Scrum. To podejście pozwala zespołom dostosować ramy UP do swoich konkretnych potrzeb, promując elastyczność i szybką reakcję na zmiany.

Przykład: W projekcie mającym na celu opracowanie systemu zarządzania relacjami z klientami (CRM), zespół może zastosować podejście agilne do UP, dzieląc rozwój na iteracje. Każda iteracja może skupiać się na konkretnym zestawie przypadków użycia, takich jakZarządzanie klientami i Śledzenie sprzedaży. Zespół może wykorzystać diagramy UML, takie jak diagramy sekwencji i diagramy aktywności, do modelowania interakcji i przepływów w każdej iteracji.

Obszary zastosowań:

  • Systemy CRM:Agile UP do iteracyjnego rozwoju funkcji zarządzania klientami i śledzenia sprzedaży.
  • Narzędzia do zarządzania projektami:Agile UP do stopniowego budowania funkcjonalności planowania projektów, zarządzania zadaniami i raportowania.
  • Systemy zarządzania treścią (CMS):Agile UP do iteracyjnego rozwoju procesów tworzenia, edycji i publikowania treści.

4. Zarządzanie ewolucyjnymi wymaganiami

Metody iteracyjne są szczególnie skuteczne w zarządzaniu ewolucyjnymi wymaganiami. Poprzez ponowne przeglądanie i doskonalenie modeli w każdej iteracji zespoły mogą uwzględnić zmieniające się wymagania i zapewnić, że system ewoluuje zgodnie z potrzebami stakeholderów.

Przykład: W aplikacji medycznej początkowe wymagania mogą obejmować podstawowe funkcje zarządzania pacjentami. W miarę postępu projektu mogą pojawić się nowe wymagania, takie jak planowanie wizyt, elektroniczne rekordy medyczne (EHR) i funkcje telemedycyny. Rozwój iteracyjny pozwala zespołowi uwzględnić te nowe wymagania poprzez ciągłe aktualizowanie modeli UML, takich jak diagramy przypadków użycia i diagramy sekwencji.

Obszary zastosowań:

  • Aplikacje medyczne:Zarządzanie ewolucyjnymi wymaganiami w zakresie zarządzania pacjentami, EHR i telemedycyny.
  • Systemy finansowe:Dostosowanie się do zmieniających się wymagań regulacyjnych i nowych produktów finansowych.
  • Platformy e-learningowe:Zalecanie nowych modułów nauki, narzędzi oceny i funkcji zwracania opinii użytkowników.

5. Modelowanie dziedziny iteracyjne i ewolucyjne

Modelowanie dziedziny korzysta z podejść iteracyjnych i ewolucyjnych, umożliwiając ciągłą poprawę i dostosowanie. Ten proces iteracyjny gwarantuje, że model dziedziny pozostaje aktualny i wiernie odzwierciedla rozwijające się zrozumienie przestrzeni problemów.

Przykład: W systemie zarządzania detalicznym początkowy model dziedziny może zawierać podstawowe encje takie jak Produkt, Inwentarz, oraz Sprzedaż. Gdy zespół zdobywa głębsze zrozumienie dziedziny, może iteracyjnie dopasować model, aby uwzględnić bardziej szczegółowe encje takie jak Dostawca, Magazyn, oraz Promocje. Ta ciągła poprawa pomaga w tworzeniu bardziej dokładnego i kompleksowego modelu dziedziny.

Obszary zastosowania:

  • Systemy zarządzania detalicznym: Iteracyjne dopasowywanie modeli dziedziny w zakresie inwentarza, sprzedaży i zarządzania dostawcami.
  • Zarządzanie łańcuchem dostaw: Stopniowe doskonalenie modeli dziedziny w zakresie logistyki, zakupów i dystrybucji.
  • Zarządzanie zasobami ludzkimi (HRM): Stałe doskonalenie modeli dziedziny w zakresie zarządzania pracownikami, wypłat i administracji świadczeń.

6. Doskonalenie projektowania obiektów

Projektowanie obiektów jest doskonalone za pomocą procesów iteracyjnych i ewolucyjnych, umożliwiając zespołom stopniowo poprawiać i optymalizować projekt. Ten podejście iteracyjne prowadzi do bardziej efektywnych i skutecznych rozwiązań, które lepiej odpowiadają potrzebom i oczekiwaniom użytkowników.

Przykład: W aplikacji społecznościowej początkowy projekt obiektów może skupiać się na podstawowych interakcjach użytkownika, takich jak Post, Lubię, i Komentarz. W miarę jak aplikacja się rozwija, zespół może iteracyjnie ulepszać projekt, dodając bardziej zaawansowane funkcje takie jak Hasztagi, Wzmianki, i Powiadomienia. Ta iteracyjna poprawka gwarantuje, że projekt obiektu pozostaje wytrzymały i skalowalny.

Obszary zastosowania:

  • Platformy społecznościowe: Iteracyjne ulepszanie projektu obiektu dla interakcji użytkowników, hasztagów i powiadomień.
  • Aplikacje mobilne: Stopniowe doskonalenie projektu obiektu dla interfejsów użytkownika, nawigacji i synchronizacji danych.
  • Systemy gier: Nieustannie ulepszanie projektu obiektu dla mechaniki gry, interakcji postaci i postępu poziomów.

7. Integracja programowania opartego na testach i refaktoryzacji

Iteracyjny rozwój jest skutecznie łączone z programowaniem opartym na testach i praktykami refaktoryzacji. Ta integracja gwarantuje, że modele są ciągle testowane i doskonalone, co prowadzi do lepszej jakości oprogramowania i bardziej utrzymywalnych kodów źródłowych.

Przykład: W aplikacji bankowej zespół może wykorzystać programowanie oparte na testach do tworzenia testów jednostkowych dla każdego komponentu, takich jak Zarządzanie kontem i Przetwarzanie transakcji. W miarę jak iteracyjnie rozwijają i doskonalą modele UML, mogą ciągle uruchamiać te testy, aby upewnić się, że kod spełnia określone wymagania. Praktyki refaktoryzacji mogą być stosowane w celu optymalizacji kodu i poprawy jego utrzymywalności.

Obszary zastosowania:

  • Aplikacje bankowe: Integracja programowania opartego na testach i refaktoryzacji dla zarządzania kontem i przetwarzania transakcji.
  • Platformy e-commerce: Nieustanne testowanie i doskonalenie kodu dla katalogów produktów, koszyków zakupowych i przetwarzania płatności.
  • Systemy opieki zdrowotnej:Gwarantowanie wysokiej jakości kodu dla rejestrów pacjentów, planowania wizyt i procesów rozliczeniowych.

Tabela podsumowująca

Aspekt UML (Język modelowania zintegrowanego) Rozwój agilny Koncepcje integracji
Cel Standardowy framework do wizualizacji, specyfikacji, budowania i dokumentowania systemów oprogramowania. Metodologia rozwoju iteracyjnego i inkrementalnego skupiona na elastyczności i współpracy z klientem. Wykorzystaj diagramy UML w celu poprawy komunikacji i dokumentacji w procesach agilnych.
Kluczowe zasady – Wizualizacja składników systemu
– Standardowa notacja
– Abstrakcja i zarządzanie szczegółami		 – Rozwój iteracyjny
– Współpraca z klientem
– Szybka reakcja na zmiany
– Ciągła poprawa		 – Iteracyjne doskonalenie modeli UML
– Współtwórcze modelowanie
– Modelowanie w ostatniej chwili
Typowe diagramy – Diagramy przypadków użycia
– Diagramy klas
– Diagramy sekwencji
– Diagramy działań		 – Historie użytkownika
– Planowanie sprintu
– Codzienne stand-upy
– Retrospektywy		 – Łączenie diagramów UML z historiami użytkownika
– Używanie UML do wizualizacji celów i wyników sprintów
Zalety – Poprawiona komunikacja między stakeholderami
– Jasna dokumentacja
– Lepsze zrozumienie architektury systemu		 – Elastyczność i zdolność do dostosowania
– Szybka dostawa oprogramowania funkcjonalnego
– Ciągłe feedback i poprawa		 – Poprawiona komunikacja i współpraca
– Lepsze zarządzanie rozwijającymi się wymaganiami
– Poprawiona przejrzystość projektu
Wyzwania – Może być czasochłonne
– Może się wygaszać, jeśli nie jest utrzymywane
– Wymaga szkoleń i doświadczenia		 – Potencjalne rozszerzanie zakresu
– Wymaga dyscyplinowanego zarządzania projektami
– Może być chaotyczne bez odpowiedniej struktury		 – Dostosowanie poziomu szczegółowości w modelach UML
– Zapewnienie aktualności modeli UML
– Integracja UML z narzędziami i praktykami Agile
Obszary zastosowania – Projektowanie oprogramowania i architektura
– Dokumentacja systemu
– Analiza wymagań		 – Rozwój oprogramowania
– Zarządzanie projektami
– Ciągła integracja i wdrażanie		 – Procesy iteracyjnego rozwoju
– Współpracy w projektowaniu i planowaniu
– Ciągła poprawa i doskonalenie
Narzędzia i wsparcie – Visual Paradigm
– Rational Rose
– Enterprise Architect		 – Jira
– Trello
– Tablice Scrum i Kanban		 – Visual Paradigm (obsługuje zarówno UML, jak i Agile)
– Środowiska integracyjne programowania (IDE) z obsługą UML i Agile

Ta tabela podsumowuje kluczowe aspekty rozwoju UML i Agile, razem z koncepcjami integracji, które łączą te dwa podejścia w celu poprawy procesów tworzenia oprogramowania.

Wnioski

Zintegrowanie UML z modelowaniem Agile poprzez procesy iteracyjne poprawia projektowanie obiektów, ułatwia naukę na przykładach przypadków i wspiera agilne zastosowanie Procesu Zjednoczonego. Przyjmując podejścia iteracyjne i ewolucyjne, zespoły mogą skutecznie zarządzać zmieniającymi się wymaganiami, doskonaląć modele dziedziny i poprawiać projektowanie obiektów, co prowadzi do tworzenia wysokiej jakości, elastycznych systemów oprogramowania. Ten kompleksowy podejście zapewnia, że projekty oprogramowania pozostają elastyczne, reagujące i zgodne z potrzebami stakeholderów, ostatecznie dostarczając większej wartości i satysfakcji.
