Naucz się na przykładzie: Studium przypadku systemu zarządzania stażami

Ten artykuł zawiera szczegółowe studium przypadku systemu zarządzania stażami z wykorzystaniem diagramu klas. Diagram ilustruje kluczowe koncepcje, relacje i funkcjonalności systemu, dostarczając wgląd w to, jak różne komponenty współdziałają w celu skutecznego zarządzania procesami stażowymi.

Wprowadzenie

System zarządzania stażami został zaprojektowany w celu ułatwienia procesu zarządzania stażami zarówno dla studentów, jak i firm. W procesie uczestniczą różne strony interesu, w tym studenci, firmy, administratorzy i opiekunowie. System zapewnia efektywne zarządzanie aplikacjami do staży, opiniami oraz okresami trwania, oferując płynne doświadczenie dla wszystkich użytkowników.

Kluczowe koncepcje

1. Klasy i atrybuty

• Student: Reprezentuje studenta uczestniczącego w programie stażowym.

  • Atrybuty: Kierunek studiów, Rok akademicki

• Uprawnienia administratora: Reprezentuje uprawnienia przyznane administratorom.

• Opiekun firmy: Reprezentuje opiekuna z firmy, który nadzoruje staże.

  • Atrybuty: Id_firmy

• Użytkownicy: Reprezentuje ogólnych użytkowników systemu.

  • Atrybuty: Id, Imię, Płeć, Data urodzenia, Adres e-mail, Hasło, Telefon

• Firma: Reprezentuje firmę oferującą staże.

  • Atrybuty: Id_firmy, Nazwa, Lokalizacja, Telefon, Adres e-mail, Strona internetowa, Id_kierownika_firmy

• Lokalizacja: Reprezentuje lokalizację firmy.

  • Atrybuty: Kraj, Miasto, Ulica, Kod pocztowy, Opis

• Formularze: Reprezentuje różne formularze związane z praktykami.

  • Atrybuty: Id, Status, Data_złożenia, Id_firmy, Id_studenta

• Formularz ubezpieczeniowy: Rodzaj formularza związany z ubezpieczeniem.

  • Atrybuty: Id_kierownika_firmy, Obraz, Id_studenta/Passport

• Formularz aplikacyjny: Rodzaj formularza do składania wniosków o praktyki.

  • Atrybuty: Id_kierownika_firmy

• Formularz potwierdzający: Rodzaj formularza do potwierdzania praktyk.

  • Atrybuty: Czas trwania, Praca do wykonania

• Opinia: Reprezentuje opinię podaną przez studentów lub firmy.

  • Atrybuty: Id, Id_Studenta, Id_Firmy, Opis

• Praktyka: Reprezentuje możliwość praktyki.

  • Atrybuty: Id, Id_Studenta, Id_Firmy, Id_Admina, Id_Prowadzącego_Firmy, Opinia, Czas trwania, Wymagane umiejętności, Tytuł

• Czas trwania: Reprezentuje czas trwania stażu.

  • Atrybuty: Typ, Data_rozpoczęcia, Data_zakończenia

2. Relacje

• Związek: Wskazuje relację między dwiema klasami.
• Agregacja: Wskazuje relację całość-część, w której część może istnieć niezależnie.
• Kompozycja: Wskazuje relację całość-część, w której część nie może istnieć niezależnie.
• Zależność: Wskazuje, że jedna klasa zależy od drugiej.
• Generalizacja: Wskazuje relację dziedziczenia.

Studium przypadku: System zarządzania stażami

1. Przegląd

System zarządzania stażami został zaprojektowany w celu zarządzania procesem stażu dla studentów i firm. W systemie uczestniczą różne stakeholderzy, w tym studenci, administratorzy, opiekunowie firm oraz użytkownicy. System zapewnia efektywne zarządzanie aplikacjami do stażu, opiniami oraz czasem trwania, oferując płynne doświadczenie dla wszystkich użytkowników.

2. Klasy i ich role

Student

• Cel: Reprezentuje studenta uczestniczącego w programie stażu.
• Atrybuty:
  • Kierunek: Kierunek studiów studenta.
  • Rok akademicki: Rok akademicki studenta.

Zezwolenie administratora

• Cel: Reprezentuje uprawnienia przyznane administratorom.

Supervisor z firmy

• Cel: Reprezentuje supervisora z firmy, który nadzoruje staże.
• Atrybuty:
  • Id_firmy: Unikalny identyfikator firmy.

Użytkownicy

• Cel: Reprezentuje ogólnych użytkowników systemu.
• Atrybuty:
  • Id: Unikalny identyfikator użytkownika.
  • Imię: Imię użytkownika.
  • Płeć: Płeć użytkownika.
  • Data urodzenia: Data urodzenia użytkownika.
  • Adres e-mail: Adres e-mail użytkownika.
  • Hasło: Hasło użytkownika.
  • Telefon: Numer telefonu użytkownika.

Firma

• Cel: Reprezentuje firmę oferującą staże.
• Atrybuty:
  • Id_firmy: Unikalny identyfikator firmy.
  • Nazwa: Nazwa firmy.
  • Lokalizacja: Lokalizacja firmy.
  • Telefon: Numer telefonu firmy.
  • Adres e-mail: Adres e-mail firmy.
  • Strona internetowa: Strona internetowa firmy.
  • Id_opiekuna_firmy: Unikalny identyfikator opiekuna firmy.

Lokalizacja

• Cel: Reprezentuje lokalizację firmy.
• Atrybuty:
  • Kraj: Kraj, w którym znajduje się firma.
  • Miasto: Miasto, w którym znajduje się firma.
  • Ulica: Adres uliczny firmy.
  • Kod pocztowy: Kod pocztowy firmy.
  • Opis: Opis lokalizacji.

Formularze

• Cel: Reprezentuje różne formularze związane z praktykami.
• Atrybuty:
  • Id: Unikalny identyfikator formularza.
  • Status: Status formularza.
  • Data_złożenia: Data złożenia formularza.
  • Id_firmy: Unikalny identyfikator firmy.
  • Id_studenta: Unikalny identyfikator studenta.

Formularz ubezpieczeniowy

• Cel: Rodzaj formularza związany z ubezpieczeniem.
• Atrybuty:
  • Id_opiekuna_firmy: Unikalny identyfikator opiekuna firmy.
  • Obraz: Obraz związany z ubezpieczeniem.
  • ID studenta/numer paszportu: Numer identyfikacyjny studenta lub numer paszportu.

Formularz aplikacyjny

• Cel: Rodzaj formularza do składania wniosków o staże.
• Atrybuty:
  • Identyfikator opiekuna firmy: Unikalny identyfikator opiekuna firmy.

Formularz potwierdzający

• Cel: Rodzaj formularza potwierdzającego staże.
• Atrybuty:
  • Czas trwania: Czas trwania stażu.
  • Praca do wykonania: Praca do wykonania podczas stażu.

Opinia

• Cel: Reprezentuje opinię dostarczoną przez studentów lub firmy.
• Atrybuty:
  • Id: Unikalny identyfikator opinii.
  • Identyfikator studenta: Unikalny identyfikator studenta.
  • Identyfikator firmy: Unikalny identyfikator firmy.
  • Opis: Opis uwagi.

Praktyka

• Cel: Reprezentuje możliwość praktyki.
• Atrybuty:
  • Id: Unikalny identyfikator praktyki.
  • Id_studenta: Unikalny identyfikator studenta.
  • Id_firmy: Unikalny identyfikator firmy.
  • Id_admina: Unikalny identyfikator administratora.
  • Id_kierownika_firmy: Unikalny identyfikator kierownika firmy.
  • Uwaga: Uwaga dotycząca praktyki.
  • Czas trwania: Czas trwania praktyki.
  • Wymagane umiejętności: Umiejętności wymagane do praktyki.
  • Tytuł: Tytuł praktyki.

Czas trwania

• Cel: Reprezentuje czas trwania praktyki.
• Atrybuty:
  • Typ: Typ trwania (np. staż pełen, staż częściowy).
  • Data_rozpoczęcia: Data rozpoczęcia stażu.
  • Data_zakończenia: Data zakończenia stażu.

3. Relacje i interakcje

Związek

• Student i Opinia: Student udziela opinii.
• Kierownik firmy i Firma: Kierownik firmy jest związany z firmą.
• Użytkownicy i Firma: Użytkownicy są związani z firmą.
• Firma i Lokalizacja: Firma ma lokalizację.
• Formularze i Firma: Formularze są związane z firmą.
• Formularze i Student: Formularze są związane z studentem.
• Praktyka i Opinia: Praktyka ma opinię.
• Praktyka i Czas trwania: Praktyka ma czas trwania.

Agregacja

• Firma i Lokalizacja: Firma agreguje lokalizację.
• Formularze i Formularz ubezpieczeniowy: Formularze agregują formularze ubezpieczeniowe.
• Formularze i Formularz aplikacyjny: Formularze agregują formularze aplikacyjne.
• Formularze i Formularz potwierdzający: Formularze agregują formularze potwierdzające.

Kompozycja

• Praktyka i Opinia: Praktyka składa się z opinii.
• Praktyka i Czas trwania: Praktyka składa się z czasu trwania.

Zależność

• Praktyka zależy od Opinia i Czas trwania.

Uogólnienie

• Czas trwania jest uogólniony jako Częściowy i Pełny.

4. Przypadki użycia

Przypadek użycia 1: Ubieganie się o praktykę

1. Student wypełnia formularz aplikacyjny.
2. Formularz aplikacyjny jest przesyłany do firmy.
3. Firma przegląda aplikację i udziela opinii.
4. Student otrzymuje opinię i potwierdzenie praktyki.

Przypadek użycia 2: Udzielanie opinii

1. Student kończy praktykę.
2. Student udziela opinii na temat doświadczenia z praktyki.
3. Opinia jest zapisana w systemie.

Przypadek użycia 3: Zarządzanie czasem trwania staży

1. Administrator ustawia czas trwania staży.
2. Czas trwania jest zapisywany w systemie.
3. Student i firma są informowani o czasie trwania staży.



5. Wnioski

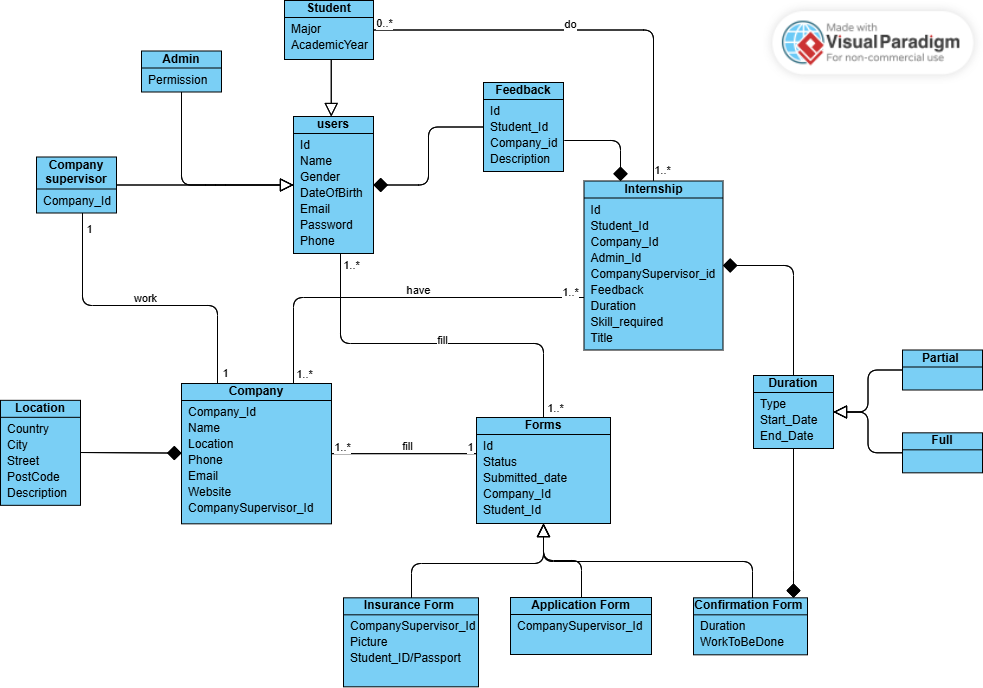

System zarządzania stażami, jak pokazano na diagramie klas, oferuje kompleksowe rozwiązanie do zarządzania procesami staży. Zrozumienie kluczowych koncepcji, relacji i przypadków użycia pozwala skutecznie projektować i implementować solidny system zarządzania stażami. Ten system zapewnia efektywne zarządzanie aplikacjami do staży, opiniami i czasem trwania, oferując płynne doświadczenie zarówno dla studentów, jak i firm.

Ten przypadek ilustruje praktyczne zastosowanie diagramów klas do modelowania złożonych systemów, podkreślając znaczenie zrozumienia relacji i interakcji między różnymi komponentami.

Zalecanie Visual Paradigm jako najbardziej zaawansowanego narzędzia modelowania UML dla każdego programisty

Visual Paradigm wyróżnia się jako najbardziej zaawansowane narzędzie modelowania UML dla programistów dzięki kompleksowym funkcjom, łatwemu użytkowaniu i silnej obsłudze społeczności. Oto dlaczego jest wysoko rekomendowane:

1. Kompleksowa obsługa UML

Visual Paradigm obsługuje wszystkie 14 typów diagramów UML 2.x, co czyni go elastycznym narzędziem do różnych potrzeb modelowania. Niezależnie od tego, czy potrzebujesz stworzyć diagramy klas, diagramy sekwencji czy diagramy przypadków użycia, Visual Paradigm ma wszystko, co potrzebujesz89.

2. Łatwość użytkowania

Narzędzie oferuje intuicyjny interfejs użytkownika z funkcjami takimi jak przeciąganie i upuszczanie, co ułatwia zarówno początkującym, jak i doświadczonym modelerom tworzenie i zarządzanie diagramami UML810.

3. Funkcje współpracy

Visual Paradigm oferuje mocne narzędzia współpracy, w tym współpracę w czasie rzeczywistym i kontrolę wersji, które ułatwiają płynną pracę zespołową i komunikację między członkami zespołu11.

4. Możliwości integracji

Narzędzie integruje się z różnymi innymi narzędziami i platformami, takimi jak systemy kontroli wersji, narzędzia do zarządzania projektami i IDE, zapewniając płynny przepływ pracy i zwiększając produktywność12.

5. Bogata biblioteka zasobów

Visual Paradigm oferuje bogactwo zasobów, w tym przykłady diagramów, szablony i materiały edukacyjne, które są szczególnie korzystne dla środowisk akademickich i specjalistów, którzy chcą poprawić swoje umiejętności w zakresie modelowania UML1314.

6. Wersje darmowe i społecznościowe

Visual Paradigm oferuje darmowe i społecznościowe wersje swojego oprogramowania, co czyni je dostępne do użytku niekomercyjnego i celów edukacyjnych. Jest to idealne rozwiązanie dla studentów, nauczycieli i entuzjastów, którzy chcą uczyć się i ćwiczyć modelowanie UML bez żadnych kosztów1310.
