Introducción
Este estudio de caso se centra en el proceso de retiro en cajero automático, ilustrando cómo un usuario interactúa con un cajero automático para retirar efectivo. El diagrama de secuencia UML proporciona una representación visual de las interacciones entre el usuario, el cajero automático, la tarjeta, el banco y la cuenta bancaria. Este estudio de caso explicará los conceptos clave de los diagramas de secuencia UML e interpretará el diagrama para comprender el proceso de retiro en cajero automático.
Conceptos clave de los diagramas de secuencia UML
Diagrama de secuencia UML
Un diagrama de secuencia UML es un tipo de diagrama de interacción que muestra cómo los objetos se comunican en un orden secuencial. Captura el comportamiento de un sistema al ilustrar la secuencia de mensajes intercambiados entre objetos a lo largo del tiempo.
Elementos clave
- Actores: Representan entidades externas que interactúan con el sistema (por ejemplo, Usuario).
- Líneas de vida: Líneas verticales que representan la existencia de un objeto o actor a lo largo del tiempo.
- Mensajes: Flechas horizontales que representan la comunicación entre líneas de vida.
- Barras de activación: Rectángulos delgados en las líneas de vida que indican el período durante el cual un objeto está activo.
- Marcos alternativos: Representan flujos alternativos o ramificaciones condicionales en la secuencia.

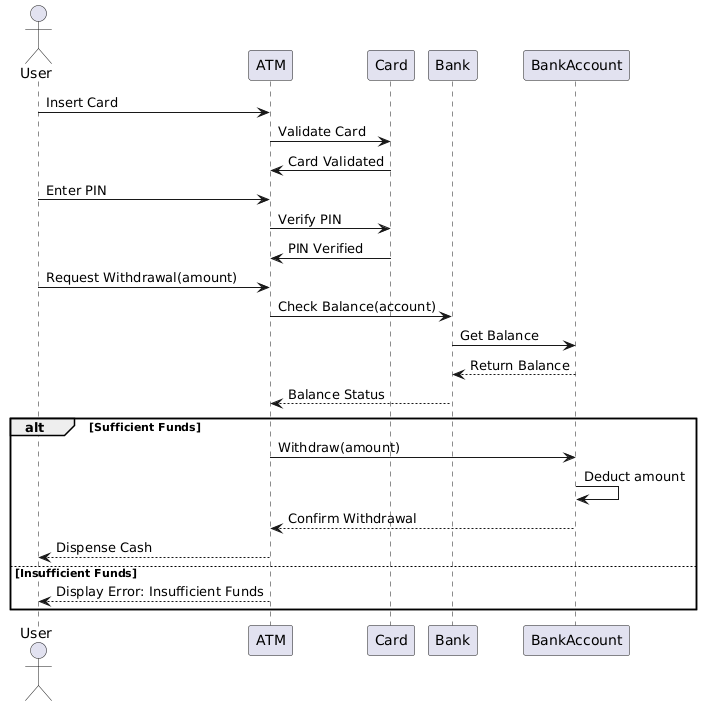

Interpretación del diagrama del proceso de retiro en cajero automático
Actores y líneas de vida
- Usuario: La entidad externa que interactúa con el cajero automático.
- Cajero automático: La máquina de servicio automático que facilita el proceso de retiro.
- Tarjeta: La tarjeta bancaria del usuario utilizada para la autenticación.
- Banco: La institución financiera que procesa la transacción.
- Cuenta bancaria: La cuenta bancaria del usuario de la cual se retiran fondos.
Secuencia de eventos
- Insertar tarjeta: El usuario inserta la tarjeta en el cajero automático.
- Validar tarjeta: El cajero automático valida la tarjeta mediante comunicación con el banco.
- Tarjeta validada: El banco confirma la validez de la tarjeta.
- Ingresar PIN: El usuario ingresa el PIN.
- Verificar PIN: El cajero automático verifica el PIN con el banco.
- PIN verificado: El banco confirma la validez del PIN.
- Solicitar retiro (monto): El usuario solicita retirar una cantidad específica.
- Verificar saldo (cuenta): El cajero automático verifica el saldo de la cuenta con el banco.
- Obtener saldo: El banco recupera el saldo de la cuenta.
- Devolver saldo: El banco devuelve el saldo al cajero automático.
- Estado del saldo: El cajero automático evalúa el estado del saldo.
Flujos alternativos
-
Fondos suficientes:
- Retirar (monto): El cajero automático inicia el proceso de retiro.
- Deducir monto: El banco deduce el monto de la cuenta.
- Confirmar retiro: El banco confirma la retirada.
- Entregar efectivo: El cajero automático entrega el efectivo al usuario.
-
Fondos insuficientes:
- Mostrar error: Fondos insuficientes: El cajero automático muestra un mensaje de error que indica fondos insuficientes.
Conclusión
El diagrama de secuencia UML para el proceso de retiro del cajero automático proporciona una representación clara y detallada de las interacciones entre el usuario, el cajero automático, la tarjeta, el banco y la cuenta bancaria. Destaca los pasos secuenciales y las ramificaciones condicionales involucrados en el proceso de retiro, facilitando la comprensión y el análisis del comportamiento del sistema. Este estudio de caso demuestra la importancia de los diagramas de secuencia UML para visualizar y comunicar la dinámica de las interacciones de un sistema.
